उत्पाद विवरण:
|
| नाम: | एकल पंक्ति बेलनाकार रोलर बियरिंग्स | बोर प्रकार: | बेलनाकार बोर |
|---|---|---|---|
| पिंजरे का प्रकार: | PA66 से बना स्टील का पिंजरा / मशीनीकृत पीतल का पिंजरा / प्लास्टिक ढाला हुआ पिंजरा | असर सामग्री: | 100Cr6, GCr15, AISI 52100 |
| माप प्रणाली: | मीट्रिक श्रृंखला | रोलिंग तत्व पंक्तियों की संख्या: | 1 (एकल-पंक्ति डिज़ाइन) |
| शुद्धता: | मानक परिशुद्धता | अन्य सुविधाओं: | सिंगल रो, नॉन-लोकेटिंग बेयरिंग, बाहरी रिंग पर 0 रिब, इनर रिंग पर 2 रिब |
| हाई लाइट: | N310E प्रेसिजन रोलर असर,N320E प्रेसिजन रोलर असर,बेलनाकार रोलर गैर ढूँढने |
||

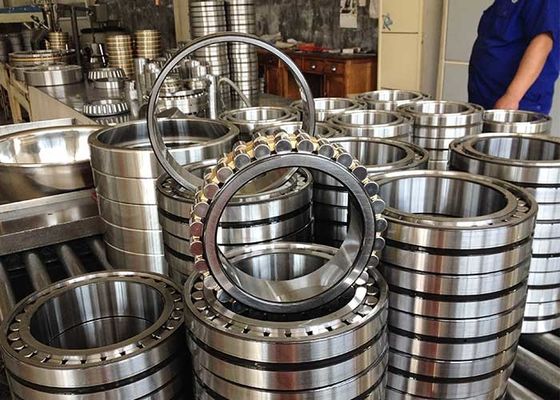

हटाने योग्य बाहरी रिंग N310E N320E के साथ बेलनाकार रोलर असर एकल पंक्ति
पिंजरे के साथ बेलनाकार रोलर असर, एकल पंक्ति, गैर-ढूंढने वाला असर, बाहरी रिंग पर 0 पसलियां, आंतरिक रिंग पर 2 रिब, टाइप N3

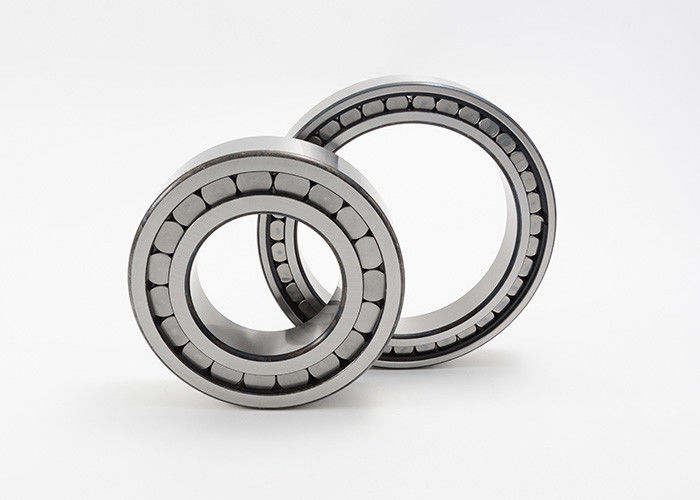

एकल-पंक्ति बेलनाकार रोलर बीयरिंग में एक पिंजरे में बेलनाकार रोलर्स के साथ एक ठोस आंतरिक और बाहरी रिंग होती है।यह पिंजरा सिलेंडर रोलर्स के बीच संपर्क को रोकता है, इसलिए यह असर प्रकार पूर्ण-पूरक सिलेंडर रोलर बीयरिंगों की तुलना में उच्च गति का समर्थन कर सकता है।इसके अलावा, पिंजरों के साथ सिंगल-पंक्ति बेलनाकार रोलर बीयरिंग बहुत कठोर हैं और वे उच्च रेडियल बल ले सकते हैं।चूंकि इन बीयरिंगों के आंतरिक और बाहरी रिंगों को आसानी से अलग किया जा सकता है, इसलिए इन्हें स्थापित करना बहुत आसान है।
सिंगल-पंक्ति बेलनाकार रोलर बीयरिंग के अनुप्रयोगों में गियरबॉक्स, कृषि मशीनरी, पंप, कंप्रेशर्स और इलेक्ट्रिक मोटर्स शामिल हैं।
हटाने योग्य बाहरी रिंग N3 श्रृंखला विवरण के साथ बेलनाकार रोलर असर एकल पंक्ति:
| असर कोड | आयाम | द्रव्यमान | बेसिक लोड रेटिंग | सीमित गति | |||||||
| डी | डी | बी | rsmin | d1 | डी1 | एफडब्ल्यू, ईव | गतिशील | स्थिर | |||
| करोड़ | कोर | ||||||||||
| मिमी | किलोग्राम | के.एन. | rpm | ||||||||
| N303E | 17 | 47 | 14 | 1 | 27.7 | — | 40.2 | 0.124 | 25.5 | 21.2 | 16000 |
| N304E | 20 | 52 | 15 | 1.1 | 31.2 | — | 45.5 | 0.16 | 31.5 | 27 | 14000 |
| N305E | 25 | 62 | 17 | 1.1 | 38.1 | — | 54 | 0.242 | 41.5 | 37.5 | 12000 |
| N306E | 30 | 72 | 19 | 1.1 | 45 | — | 62.5 | 0.366 | 51 | 48 | 10000 |
| N307E | 35 | 80 | 21 | 1.5 | 51 | — | 70.2 | 0.486 | 64 | 63 | 9000 |
| N308E | 40 | 90 | 23 | 1.5 | 57.5 | — | 80 | 0.656 | 81.5 | 78 | 7500 |
| N309E | 45 | 100 | 25 | 1.5 | 64.4 | — | 88.5 | 0.891 | 98 | 100 | 6700 |
| N310E | 50 | 110 | 27 | 2 | 71.2 | — | 97 | 1.16 | 110 | 114 | 6300 |
| N311E | 55 | 120 | 29 | 2 | 77.5 | — | 106.5 | 1.48 | 134 | 140 | 5600 |
| N312E | 60 | 130 | 31 | 2.1 | 84.3 | — | 115 | 1.84 | 150 | 156 | 5000 |
| N313E | 65 | 140 | 33 | 2.1 | 90.5 | — | 124.5 | 2.28 | 180 | 190 | 4800 |
| N314E | 70 | 150 | 35 | 2.1 | 97.3 | — | 133 | 2.79 | 204 | 220 | 4500 |
| N315E | 75 | 160 | 37 | 2.1 | 104 | — | 143 | 3.34 | 240 | 265 | 4000 |
| N317E | 85 | 180 | 41 | 3 | 117 | — | 160 | 5.3 | 290 | 325 | 5600 |
| N318E | 90 | 190 | 43 | 3 | 124 | — | 169.5 | 6.19 | 315 | 345 | 5300 |
| N319E | 95 | 200 | 45 | 3 | 132 | — | 177.5 | 7.04 | 335 | 380 | 5300 |
| N320E | 100 | 215 | 47 | 3 | 139 | — | 191.5 | 8.75 | 380 | 425 | 5000 |
| N321E | 105 | 225 | 49 | 2.1 | 145 | — | 201 | 8.65 | 480 | 500 | 3800 |
| N322E | 110 | 240 | 50 | 3 | 155 | — | 211 | 11.7 | 440 | 510 | 4800 |
| N324E | 120 | 260 | 55 | 3 | 168 | — | 230 | 15.1 | 520 | 600 | 4500 |
| N326E | 130 | 280 | 58 | 4 | 181 | — | 247 | 18.4 | 610 | 720 | 4300 |
| N232E | 160 | 290 | 48 | 3 | 206 | — | 259 | 14.6 | 500 | 670 | 4300 |
| N334E | 170 | 360 | 72 | 4 | 236 | — | 318 | 37.9 | 965 | 1220 | 3000 |
