उत्पाद विवरण:
|
| नाम: | एकल पंक्ति बेलनाकार रोलर बियरिंग्स का पता लगाना | बेरिंग के प्रकार: | एनयूपी टाइप करें |
|---|---|---|---|
| मूल रचना: | असर का पता लगाना | रोलिंग तत्व पंक्तियों की संख्या: | एकल-पंक्ति डिजाइन |
| असर सामग्री: | असर स्टील | पिंजरे की सामग्री: | स्टील या प्लास्टिक PA66 या मशीनीकृत पीतल |
| बोर प्रकार: | बेलनाकार | निकला हुआ किनारा, बाहरी रिंग की संख्या: | 2 |
| फ्लैंगेस की संख्या, आंतरिक रिंग: | 1 | ढीला निकला हुआ किनारा: | एक आंतरिक रिंग ढीला निकला हुआ किनारा |
| हाई लाइट: | बेलनाकार पता लगाने असर,सीधे बोर एकल पंक्ति रोलर असर,एकल पंक्ति रोलर असर NUP209E |
||

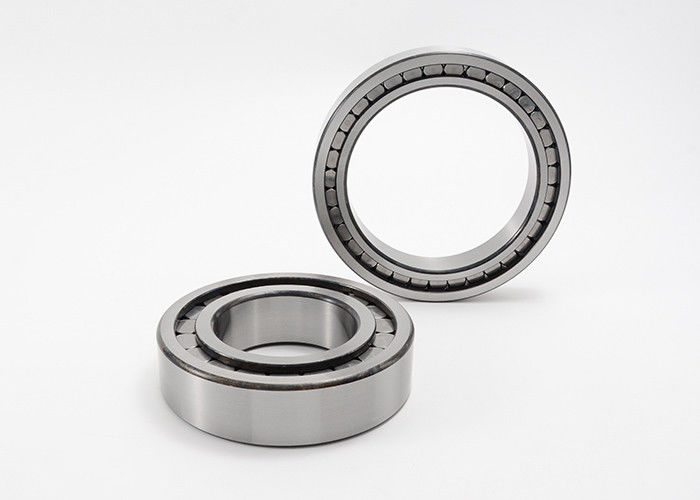

लोकेटिंग बियरिंग सिलिंड्रिकल रोलर बियरिंग्स सिंगल रो स्ट्रेट बोर NUP209E
एकल पंक्ति बेलनाकार रोलर असर, पिंजरे के साथ, असर का पता लगाने, बाहरी रिंग पर 2 पसलियां, आंतरिक रिंग पर 1 रिब, रिब वॉशर आंतरिक, टाइप NUP डिज़ाइन
एकल पंक्ति बेलनाकार रोलर बीयरिंग उच्च गति के संयोजन में उच्च रेडियल भार को समायोजित करने के लिए डिज़ाइन किए गए हैं।बाहरी रिंग पर दो इंटीग्रल फ्लैंगेस और इनर रिंग पर एक इंटीग्रल फ्लैंज और एक लूज फ्लैंज रिंग होने के कारण, एनयूपी डिजाइन बियरिंग दोनों दिशाओं में अक्षीय रूप से शाफ्ट का पता लगा सकती है।एक महत्वपूर्ण विशेषता वियोज्य डिज़ाइन है, जो माउंटिंग की सुविधा देती है और असर वाले घटकों को आपस में बदलने में सक्षम बनाती है।
एक हटाने योग्य आंतरिक रिंग के साथ एनयूपी डिजाइन बेलनाकार रोलर बीयरिंग उन अनुप्रयोगों के लिए उपयुक्त है जो उच्च रेडियल भार का समर्थन करते हैं।इस रोलर बेयरिंग में सामान्य शाफ्ट और हाउसिंग टॉलरेंस के साथ अनुप्रयोगों और परिचालन स्थितियों के लिए सीएन (सामान्य) रेडियल क्लीयरेंस है जहां थर्मल विस्तार एक कारक नहीं है।यह सिंगल रो रोलर बेयरिंग है जो कम घर्षण के साथ उच्च रेडियल भार का समर्थन करता है।खुले असर में एक हटाने योग्य आंतरिक रिंग स्नेहन के आवेदन की अनुमति देता है।उद्योग क्रॉस-मिलान और भागों की स्थिरता के लिए इस रोलर असर को मीट्रिक इकाइयों में मापा जाता है।
बेलनाकार रोलर बीयरिंग का उपयोग उन अनुप्रयोगों में किया जाता है जहां उच्च रेडियल भार मौजूद होते हैं जैसे कि कंवायर बेल्ट, ट्रैक्शन मोटर्स, रेलवे कार एक्सल बॉक्स और ऑयलफील्ड मड पंप, अन्य।
लोकेटिंग बियरिंग सिलिंड्रिकल रोलर बियरिंग्स सिंगल रो स्ट्रेट बोर एनयूपी डिज़ाइन विशेष विवरण:
| असर कोड | आयाम | द्रव्यमान | बेसिक लोड रेटिंग | सीमित गति | ||||||
| डी | डी | बी | rsmin | डी1 | एफडब्ल्यू, ईव | गतिशील | स्थिर | |||
| करोड़ | कोर | |||||||||
| मिमी | किलोग्राम | के.एन. | के.एन. | rpm | ||||||
| NUP203E | 17 | 40 | 12 | 0.6 | 32.4 | 35.1 | 0.073 | 17.6 | 14.6 | 18000 |
| NUP204E | 20 | 47 | 14 | 1 | 38.8 | 26.5 | 0.119 | 27.5 | 24.5 | 16000 |
| NUP205E | 25 | 52 | 15 | 1 | 43.8 | 31.5 | 0.145 | 29 | 27.5 | 15000 |
| NUP206E | 30 | 62 | 16 | 1 | 52.5 | 37.5 | 0.219 | 39 | 37.5 | 12000 |
| NUP207E | 35 | 72 | 17 | 1.1 | 60.7 | 44 | 0.317 | 50 | 50 | 10000 |
| NUP208E | 40 | 80 | 18 | 1.1 | 67.9 | 49.5 | 0.399 | 53 | 53 | 9000 |
| NUP209E | 45 | 85 | 19 | 1.1 | 73 | 54.5 | 0.457 | 61 | 63 | 8500 |
| NUP210E | 50 | 90 | 20 | 1.1 | 78 | 59.5 | 0.517 | 64 | 68 | 8000 |
| NUP211E | 55 | 100 | 21 | 1.5 | 86.3 | 66 | 0.693 | 83 | 95 | 7000 |
| NUP212E | 60 | 110 | 22 | 1.5 | 95.7 | 72 | 0.909 | 95 | 1.4 | 6300 |
| NUP213E | 65 | 120 | 23 | 1.5 | 104 | 78.5 | 1.09 | 108 | 120 | 6000 |
| NUP214E | 70 | 125 | 24 | 1.5 | 109 | 83.5 | 1.2 | 120 | 137 | 5300 |
| NUP215E | 75 | 130 | 25 | 1.5 | 114 | 88.5 | 1.33 | 132 | 156 | 5300 |
| NUP216E | 80 | 140 | 26 | 2 | 123 | 95.3 | 1.62 | 140 | 170 | 4800 |
| NUP217E | 85 | 150 | 28 | 2 | 131 | 100.5 | 2.08 | 163 | 193 | 4500 |
| NUP218E | 90 | 160 | 30 | 2 | 140 | 107 | 2.46 | 183 | 216 | 4300 |
| NUP219E | 95 | 170 | 32 | 2.1 | 149 | 112.5 | 2.99 | 220 | 265 | 3800 |
| NUP220E | 100 | 180 | 34 | 2.1 | 157 | 119 | 3.61 | 250 | 3.5 | 3800 |
| NUP221E | 105 | 190 | 36 | 2.1 | 164 | 125 | 4.26 | 260 | 320 | 5600 |
| NUP222E | 110 | 200 | 38 | 2.1 | 174 | 132.5 | 5.02 | 290 | 365 | 3400 |
| NUP224E | 120 | 215 | 40 | 2.1 | 188 | 143.5 | 6.02 | 335 | 415 | 3200 |
| NUP226E | 130 | 230 | 40 | 3 | 202 | 153.5 | 6.74 | 360 | 450 | 3000 |
| NUP228E | 140 | 250 | 42 | 3 | 217 | 169 | 9.61 | 390 | 510 | 4800 |
| NUP230E | 150 | 270 | 45 | 3 | 234 | 182 | 12.4 | 440 | 585 | 4500 |
| NUP232E | 160 | 290 | 48 | 3 | 250 | 195 | 15.1 | 500 | 670 | 4300 |
| NUP234E | 170 | 310 | 52 | 4 | 268 | 207 | 18.6 | 585 | 780 | 3600 |
| NUP236E | 180 | 320 | 52 | 4 | 279 | 217 | 17.7 | 610 | 830 | 3600 |
| NUP238E | 190 | 340 | 55 | 4 | 295 | 230 | 23.5 | 680 | 930 | 3200 |
| NUP240E | 200 | 360 | 58 | 4 | 312 | 243 | 31.4 | 750 | 1040 | 3000 |
| NUP244E | 220 | 400 | 65 | 4 | 344 | 268 | 39.3 | 950 | 1320 | 2800 |
| NUP248E | 240 | 440 | 72 | 4 | 365 | 295 | 51.7 | 1140 | 1600 | 2600 |
| NUP252E | 260 | 480 | 80 | 5 | 397 | 320 | 72 | 1340 | 1900 | 2400 |
