उत्पाद विवरण:
|
| नाम: | बंदी एकल पंक्ति बेलनाकार रोलर बियरिंग्स | बोर प्रकार: | बेलनाकार बोर |
|---|---|---|---|
| मूल रचना: | असर का पता लगाना | सामग्री: | असर स्टील 100Cr6, GCr15, AISI 52100 |
| सील: | खुला हुआ | रेडियल आंतरिक निकासी: | सीएन (ग्रुप एन) |
| रोलिंग तत्व पंक्तियों की संख्या: | 1 | फ्लैंगेस की संख्या, आंतरिक रिंग: | 1 |
| निकला हुआ किनारा, बाहरी रिंग की संख्या: | 2 | ||
| हाई लाइट: | बंदी प्रेसिजन रोलर असर,प्रेसिजन रोलर असर सीधे बोर,एकल पंक्ति बेलनाकार रोलर असर NUP2212E |
||

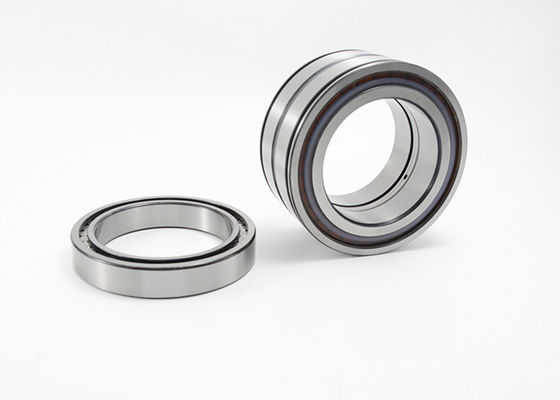

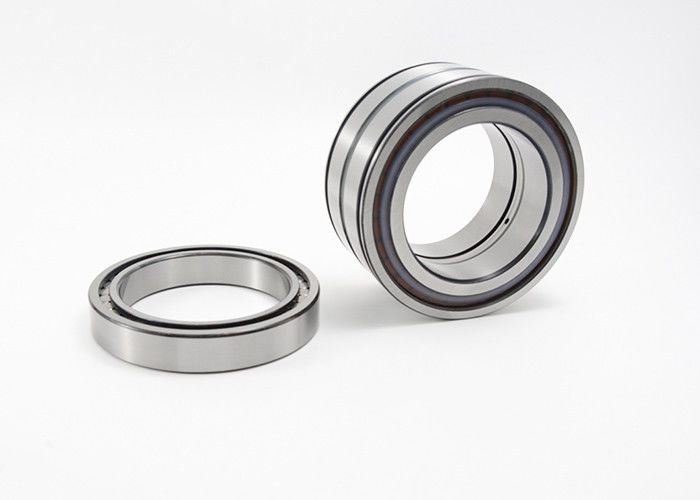

बेलनाकार रोलर असर एकल पंक्ति बंदी सीधे बोर NUP2212E
एनयूपी डिजाइन पिंजरे के साथ एकल-पंक्ति बेलनाकार रोलर असर है।इस असर में एक पिंजरे में बेलनाकार रोलर्स के साथ एक ठोस आंतरिक और बाहरी रिंग होती है।यह पिंजरा सिलेंडर रोलर्स के बीच संपर्क को रोकता है, इसलिए यह असर प्रकार पूर्ण-पूरक सिलेंडर रोलर बीयरिंगों की तुलना में उच्च गति का समर्थन कर सकता है।इसके अलावा, पिंजरों के साथ सिंगल-पंक्ति बेलनाकार रोलर बीयरिंग बहुत कठोर हैं और वे उच्च रेडियल बल ले सकते हैं।
बाहरी रिंग में दो कठोर पसलियां होती हैं, जबकि आंतरिक रिंग में एक कठोर और एक ढीली पसलियां होती हैं।नतीजतन, यह असर दोनों दिशाओं में रेडियल बलों के साथ-साथ अक्षीय बलों को भी ले सकता है।NUP बियरिंग्स का उपयोग लोकेटिंग बियरिंग्स के रूप में किया जाता है।बीयरिंगों का पता लगाना दोनों दिशाओं में अक्षीय रूप से एक शाफ्ट का पता लगाता है।
चूंकि इन बीयरिंगों के आंतरिक और बाहरी रिंगों को आसानी से अलग किया जा सकता है, इसलिए इन्हें स्थापित करना बहुत आसान है।सिंगल-पंक्ति बेलनाकार रोलर बीयरिंग के अनुप्रयोगों में गियरबॉक्स, कृषि मशीनरी, पंप, कंप्रेशर्स और इलेक्ट्रिक मोटर्स शामिल हैं।
मुख्य विशेषताएं:
बंदी एकल पंक्ति बेलनाकार रोलर बीयरिंग NUP प्रकार निर्दिष्टीकरण:
| असर कोड | आयाम | द्रव्यमान | बेसिक लोड रेटिंग | सीमित गति | ||||||
| डी | डी | बी | rsmin | डी1 | एफडब्ल्यू, ईव | गतिशील | स्थिर | |||
| करोड़ | कोर | |||||||||
| मिमी | किलोग्राम | के.एन. | rpm | |||||||
| NUP2203E | 17 | 40 | 16 | 0.6 | 32.4 | 22.1 | 0.055 | 24 | 22 | 18000 |
| NUP2204E | 20 | 47 | 18 | 1 | 38.8 | 26.5 | 0.154 | 32.5 | 31 | 16000 |
| NUP2205E | 25 | 52 | 18 | 1 | 43.8 | 31.5 | 0.174 | 34.5 | 34.5 | 15000 |
| NUP2206E | 30 | 62 | 20 | 1 | 52.5 | 37.5 | 0.268 | 49 | 50 | 12000 |
| NUP2207E | 35 | 72 | 23 | 1.1 | 60.7 | 44 | 0.427 | 62 | 65.5 | 10000 |
| NUP2208E | 40 | 80 | 23 | 1.1 | 67.9 | 49.5 | 0.518 | 71 | 75 | 9000 |
| NUP2209E | 45 | 85 | 23 | 1.1 | 73 | 54.5 | 0.559 | 73.5 | 81.5 | 8500 |
| NUP2210E | 50 | 90 | 23 | 1.1 | 78 | 59.5 | 0.6 | 78 | 88 | 8000 |
| NUP2211E | 55 | 100 | 25 | 1.5 | 86.3 | 66 | 0.828 | 98 | 118 | 7000 |
| NUP2212E | 60 | 110 | 28 | 1.5 | 95.7 | 72 | 1.12 | 129 | 153 | 6300 |
| NUP2213E | 65 | 120 | 31 | 1.5 | 104 | 78.5 | 1.54 | 150 | 183 | 5600 |
| NUP2214E | 70 | 125 | 31 | 1.5 | 109 | 83.5 | 1.58 | 156 | 196 | 5300 |
| NUP2215E | 75 | 130 | 31 | 1.5 | 114 | 88.5 | 1.67 | 163 | 208 | 5300 |
| NUP2216E | 80 | 140 | 33 | 2 | 123 | 95.3 | 2.08 | 186 | 245 | 4800 |
| NUP2217E | 85 | 150 | 36 | 2 | 131 | 100.5 | 2.6 | 215 | 275 | 4500 |
| NUP2218E | 90 | 160 | 40 | 2 | 140 | 107 | 3.29 | 240 | 315 | 4300 |
| NUP2219E | 95 | 170 | 43 | 2.1 | 149 | 112.5 | 4.05 | 285 | 375 | 3800 |
| NUP2220E | 100 | 180 | 46 | 2.1 | 157 | 119 | 4.92 | 335 | 440 | 3800 |
| NUP2222E | 110 | 200 | 53 | 2.1 | 174 | 132.5 | 7.02 | 380 | 520 | 3400 |
| NUP2224E | 120 | 215 | 58 | 2.1 | 188 | 143.5 | 8.7 | 450 | 610 | 5000 |
| NUP2226E | 130 | 230 | 64 | 3 | 202 | 153.5 | 10.8 | 530 | 735 | 3000 |
| NUP2228E | 140 | 250 | 68 | 3 | 217 | 169 | 16.8 | 570 | 830 | 4500 |
| NUP2230E | 150 | 270 | 73 | 3 | 234 | 182 | 19.3 | 655 | 980 | 4300 |
| NUP2232E | 160 | 290 | 80 | 3 | 252 | 193 | 24.3 | 800 | 1180 | 3800 |
| NUP2234E | 170 | 310 | 86 | 4 | 270 | 205 | 37.2 | 950 | 1400 | 3200 |
| NUP2236E | 180 | 320 | 86 | 4 | 280 | 215 | 31.4 | 1000 | 1500 | 3200 |
