उत्पाद विवरण:
|
| नाम: | एकल पंक्ति अक्षीय जोर बेलनाकार रोलर असर | असर वाला हिस्सा: | पूरा असर |
|---|---|---|---|
| अक्षीय भार क्षमता: | एकल दिशा | पिंजरा: | मशीनीकृत पीतल |
| असर सामग्री: | क्रोम स्टील 100Cr6, GCr15, AISI 52100 | परत: | बिना |
| पंक्तियों की संख्या: | 1 | सहिष्णुता वर्ग: | ABEC 1 | एबीईसी 1 | ISO P0 आईएसओ P0 |

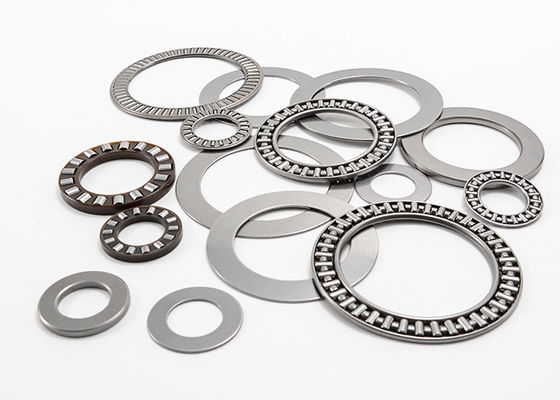

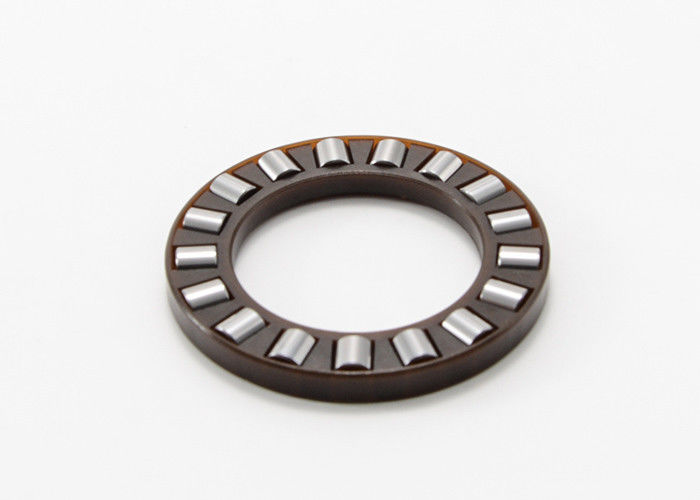

एकल पंक्ति अक्षीय जोर बेलनाकार रोलर असर वाशर 81234M के साथ
सामान्य विवरण
एकल पंक्ति बेलनाकार रोलर जोर असर, एकल दिशा
एकल पंक्ति बेलनाकार रोलर जोर बीयरिंगों को एक दिशा में भारी अक्षीय भार और शिखर भार को समायोजित करने के लिए डिज़ाइन किया गया है, लेकिन रेडियल भार नहीं।वे उच्च स्तर की कठोरता प्रदान करते हैं और थोड़ा अक्षीय स्थान की आवश्यकता होती है।वे मुख्य रूप से उन अनुप्रयोगों में उपयोग किए जाते हैं जहां थ्रस्ट बॉल बेयरिंग में पर्याप्त भार वहन क्षमता नहीं होती है।एक महत्वपूर्ण विशेषता वियोज्य डिज़ाइन है, जो माउंटिंग की सुविधा देती है और असर वाले घटकों को आपस में बदलने में सक्षम बनाती है।
असर वाशर के साथ एकल पंक्ति अक्षीय जोर बेलनाकार रोलर असर विनिर्देशों:
| शाफ्ट परिधि | जोर बेलनाकार रोलर असर | जोर बेलनाकार रोलर असर और अनुचर विधानसभा | बेलनाकार और सुई रोलर जोर बीयरिंगों के लिए असर वाशर | |||||
| कोड | द्रव्यमान | कोड | द्रव्यमान | गोल सीट | असर वाली अंगूठी | असर वॉशर | द्रव्यमान | |
| मिमी | किलोग्राम | किलोग्राम | किलोग्राम | |||||
| 170 | 81234-एम | 7.69 | के 812 34 | 1.89 | जीएस 812 34 | WS812 34 | 2.9 | |
| 89434-एम | 51.87 | K894 34 | 14.87 | जीएस 894 34 | WS894 34 | 18.5 | ||
| 180 | 81136-एम | 3.04 | K811 36 | 0.8 | जीएस 811 36 | WS811 36 | 1.1 | |
| 81236-एम | 8.24 | के 812 36 | 1.98 | जीएस 812 36 | WS812 36 | 3.13 | ||
| 89436-एम | 60.19 | K894 36 | 17.59 | जीएस 894 36 | WS894 36 | 21.3 | ||
| 190 | 81138-एम | 3.84 | के 811 38 | 0.94 | जीएस 811 38 | WS811 38 | 1.45 | |
| 81238-एम | 10.4 | के812 38/ | 2.73 | जीएस 812 38 | WS812 38 | 3.835 | ||
| 89438-एम | 65.7 | K894 38 | 14.5 | जीएस 894 38 | WS894 38 | 25.6 | ||
| 200 | 81140-एम | 4 | के 811 40 | 0.98 | जीएस 811 40 | WS811 40 | 1.51 | |
| 81240-एम | 11.91 | के 812 40 | 3.09 | जीएस 812 40 | WS812 40 | 4.41 | ||
| 89440-एम | 74.8 | K894 40 | 16.2 | जीएस 894 40 | WS894 40 | 29.3 | ||
| 220 | 81144-एम | 4.5 | के 811 44 | 1.32 | जीएस 811 44 | WS811 44 | 1.59 | |
| 81244-एम | 12.85 | के 812 44 | 3.35 | जीएस 812 44 | WS812 44 | 4.75 | ||
| 89444-एम | 84.4 | K894 44 | 20 | जीएस 894 44 | डब्ल्यूएस894 44 | 32.2 | ||
| 240 | 81148-एम | 7.25 | के 811 48 | 2.11 | जीएस 811 48 | WS811 48 | 2.57 | |
| 81248-एम | 21.95 | के 812 48 | 5.65 | जीएस 812 48 | WS812 48 | 8.15 | ||
| 89448-एम | 87.8 | K894 48 | 19.2 | जीएस 894 48 | WS894 48 | 34.3 | ||
| 260 | 81152-एम | 7.83 | के 811 52 | 2.3 | जीएस 811 52 | WS811 52 | 2.765 | |
| 81252-एम | 23.9 | के 812 52 | 6.1 | जीएस 812 52 | WS812 52 | 8.9 | ||
| 89452-एम | 114 | K894 52 | 25.5 | जीएस 894 52 | WS894 52 | 44.25 | ||
| 280 | 81156-एम | 10.3 | K811 56 | 3 | जीएस 811 56 | WS811 56 | 3.65 | |
| 81256-एम | 25.9 | के 812 56 | 6.4 | जीएस 812 56 | WS812 56 | 9.75 | ||
| 89456-एम | 142 | K894 56 | 30.8 | जीएस 894 56 | WS894 56 | 55.6 | ||
| 300 | 81160-एम | 16.67 | के 811 60 | 4.83 | जीएस 811 60 | WS811 60 | 5.92 | |
| 81260-एम | 40.55 | के 812 60 | 10.15 | जीएस 812 60 | WS812 60 | 15.2 | ||
| 89460-एम | 153 | K894 60 | 32.7 | जीएस 894 60 | WS894 60 | 60.15 | ||
| 320 | 81164-एम | 17.82 | के 811 64 | 5.12 | जीएस 811 64 | WS811 64 | 6.35 | |
| 89464-एम | 193 | K894 64 | 70 | जीएस 894 64 | WS894 64 | 61.5 | ||
ऊपर से जारी
| जोर बेलनाकार रोलर असर | आयाम | ट्रैक का आकार | बेसिक लोड रेटिंग | सीमित गति | |||||||||
| डीसीएल | डी1 | डीसी | d1 | टी | डव | बी | एक | ईबी | ईए | करोड़ | कोर | ||
| डी | डी | आर | |||||||||||
| मिमी | के.एन. | आर / मिनट | |||||||||||
| 81234-एम | 170 | 173 | 240 | 237 | 55 | 22 | 16.5 | 1.5 | 180 | 235 | 680 | 2340 | 1400 |
| 89434-एम | 170 | 174 | 340 | 340 | 103 | 34 | 34.5 | 5 | 191 | 233 | 1990 | 7400 | 1100 |
| 81136-एम | 180 | 183 | 225 | 222 | 34 | 14 | 10 | 1.1 | 185 | 219 | 340 | 1300 | 1400 |
| 81236-एम | 180 | 183 | 250 | 247 | 56 | 22 | 17 | 1.5 | 190 | 245 | 690 | 2440 | 1300 |
| 89436-एम | 180 | 184 | 360 | 360 | 109 | 3 | 36.5 | 5 | 200 | 351 | 2210 | 8200 | 1100 |
| 81138-एम | 190 | 193 | 240 | 237 | 37 | 15 | 1 1 | 1.1 | 197 | 233 | 385 | 1500 | 1300 |
| 81238-एम | 190 | 194 | 270 | 267 | 62 | 26 | 18 | 2 | 200 | 265 | 880 | 3000 | 1300 |
| 89438-एम | 190 | 195 | 380 | 380 | 115 | 38 | 38.5 | 5 | 214 | 373 | 2450 | 9200 | 1000 |
| 81140-एम | 200 | 203 | 250 | 247 | 37 | 15 | 1 1 | 1.1 | 206 | 243 | 390 | 1550 | 1300 |
| 81240-एम | 200 | 204 | 280 | 277 | 62 | 26 | 18 | 2 | 210 | 275 | 900 | 3150 | 1200 |
| 89440-एम | 200 | 205 | 400 | 400 | 122 | 40 | 41 | 5 | 226 | 393 | 2700 | 10200 | 950 |
| 81144-एम | 220 | 223 | 270 | 267 | 37 | 15 | 1 1 | 1.1 | 226 | 263 | 420 | 1730 | 1200 |
| 81244-एम | 220 | 224 | 300 | 297 | 63 | 26 | 18.5 | 2 | 230 | 296 | 940 | 3450 | 1100 |
| 89444-एम | 220 | 225 | 420 | 420 | 122 | 40 | 41 | 6 | 244 | 411 | 2900 | 11500 | 900 |
| 81148-एम | 240 | 243 | 300 | 297 | 45 | 18 | 13.5 | 1.5 | 248 | 296 | 600 | 2500 | 1100 |
| 81248-एम | 240 | 244 | 340 | 335 | 78 | 32 | 23 | 2.1 | 261 | 335 | 1370 | 5000 | 1000 |
| 89448-एम | 240 | 245 | 440 | 440 | 122 | 40 | 41 | 6 | 266 | 433 | 3000 | 12200 | 850 |
| 81152-एम | 260 | 263 | 320 | 317 | 45 | 18 | 13.5 | 1.5 | 268 | 316 | 620 | 2650 | 1000 |
| 81252-एम | 260 | 264 | 360 | 355 | 79 | 32 | 23.5 | 2.1 | 280 | 353 | 1440 | 5400 | 950 |
| 89452-एम | 260 | 265 | 480 | 480 | 132 | 44 | 44 | 6 | 288 | 472 | 3600 | 14700 | 800 |
| 81156-एम | 280 | 283 | 350 | 347 | 53 | 22 | 15.5 | 4.5 | 288 | 346 | 860 | 3650 | 900 |
| 81256-एम | 280 | 284 | 380 | 375 | 80 | 32 | 24 | 2.1 | 300 | 373 | 1460 | 5600 | 850 |
| 89456-एम | 280 | 285 | 520 | 520 | 145 | 48 | 48.5 | 6 | 311 | 512 | 4200 | 17600 | 700 |
| 81160-एम | 300 | 304 | 380 | 376 | 62 | 25 | 18.5 | 2 | 315 | 373 | 1060 | 4500 | 850 |
| 81260-एम | 300 | 304 | 420 | 415 | 95 | 38 | 28.5 | 3 | 328 | 413 | 1930 | 7300 | 800 |
| 89460-एम | 300 | 305 | 540 | 540 | 145 | 48 | 48.5 | 6 | 331 | 533 | 4350 | 18500 | 700 |
| 81164-एम | 320 | 324 | 400 | 396 | 63 | 25 | 19 | 2 | 334 | 394 | 1100 | 4750 | 800 |
| 89464-एम | 320 | 325 | 580 | 575 | 155 | 68 | 43.5 | 6 | 340 | 573 | 5500 | 19900 | 550 |
