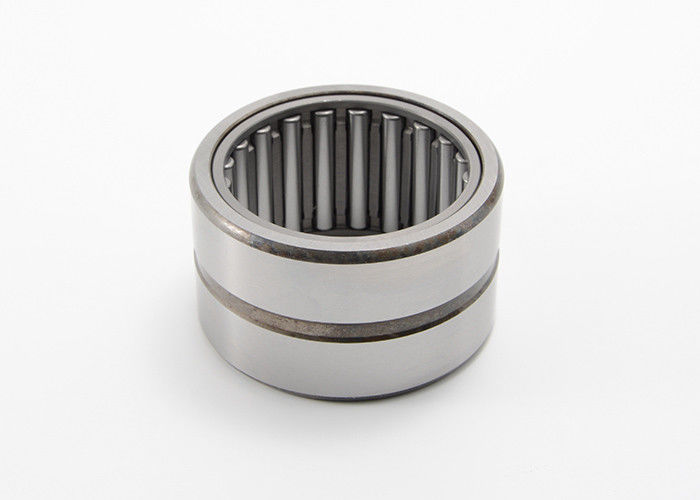

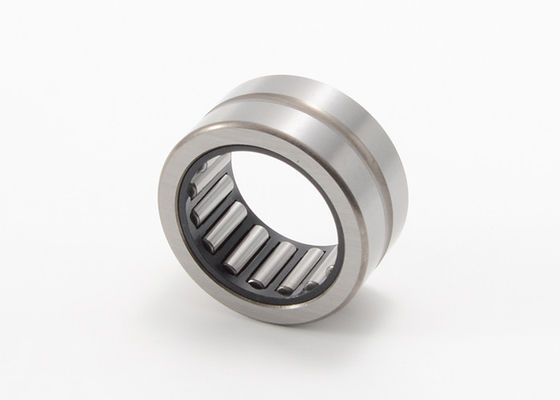

सॉलिड मशीन्ड रेडियल नीडल बियरिंग RNA4907 इनर रिंग के बिना

आंतरिक रिंग RNA4907 के बिना मशीनी छल्ले के साथ ठोस सुई रोलर असर

ठोस कॉलर सुई रोलर असर में कॉम्पैक्ट संरचना, छोटे रेडियल आकार और बड़े भार वहन क्षमता होती है।यह उन हिस्सों के लिए उपयुक्त है जिनके रेडियल समग्र आकार सीमित हैं।यह उस स्थिति में भी व्यापक रूप से लागू होता है जहां शाफ्ट या आवास में झूलने की गति होती है।सामान्य तौर पर, सुई रोलर बीयरिंग केवल रेडियल भार का सामना कर सकता है, अक्षीय भार नहीं।जब शाफ्ट में अक्षीय भार होता है, तो इसका उपयोग अन्य बीयरिंगों के संयोजन में किया जा सकता है।हालांकि, यह शाफ्ट या आवास के अक्षीय बदलाव को सीमित नहीं करता है।सुई रोलर असर की सीमित घूर्णी गति कम है।मुख्य मशीन की उच्च घूर्णी गति में, पिंजरे के साथ सुई रोलर बीयरिंग को यथासंभव चुना जाना चाहिए।अन्य प्रकार के सुई रोलर बीयरिंग के साथ सहानुभूति में, समान रेडियल आकार की स्थिति के तहत, सुई रोलर असर में बड़ी भार वहन क्षमता और उच्च कठोरता होती है लेकिन उच्च घर्षण टोक़ होता है।

इस तरह के असर में विभिन्न संरचना और आकार के साथ कई श्रृंखलाएँ होती हैं।यह अनुरोध किया जाता है कि शाफ्ट जर्नल सतह की कठोरता, प्रसंस्करण सटीकता और सतह खुरदरापन और बाहरी आवास की रोलिंग सतह असर के कॉलर के समान हो।G2 वर्ग के साथ सुई रोलर के लिए, व्यास समूह में 2µm के भीतर भिन्न होता है।पूर्ण पूरक सुई रोलर बीयरिंग को छोड़कर, उनके पास कठोर पिंजरे हैं, जो सुई रोलर की समानांतर अक्ष रेखा को सही ढंग से निर्देशित कर सकते हैं।

मॉडल आरएनए, एनके नीडल रोलर बियरिंग्स बिना इनर रिंग के

आंतरिक रिंग के बिना सुई रोलर असर उन हिस्सों के लिए उपयुक्त है जिनमें रेडियल आकार सीमित है।कोई आंतरिक रिंग नहीं होने के कारण, इसके साथ लगे शाफ्ट जर्नल की सतह को सीधे रोलिंग सतह के रूप में कार्य किया जाता है।यह अनुरोध किया जाता है कि सतह की कठोरता HRC60 से कम न हो, सतह खुरदरापन, 0.63µm से अधिक न हो।इस प्रकार का असर शाफ्ट और आवास की अक्षीय पारी को सीमित नहीं करता है और इसमें उच्च सीमित घूर्णन गति होती है।

आंतरिक रिंग आरएनए, एनके के बिना मशीनी छल्ले के साथ ठोस सुई रोलर असर
