उत्पाद विवरण:
|
| नाम: | संयुक्त सुई रोलर / अक्षीय जोर गेंद असर | बेरिंग के प्रकार: | सुई रोलर/थ्रस्ट बॉल |
|---|---|---|---|
| अक्षीय भार क्षमता: | एकल दिशा | असर वाला हिस्सा: | आंतरिक रिंग के बिना रेडियल भाग |
| परत: | बिना | स्नेहक (जोर हिस्सा): | कोई भी नहीं |
| असर सामग्री: | असर स्टील | रेडियल भाग: | पिंजरे के साथ |
| रोलिंग असर प्रकार: | सुई रोलर / जोर गेंद असर | रोलिंग तत्व (जोर हिस्सा): | गेंदों |
| जोर का हिस्सा: | पिंजरे के साथ | तापमान रेंज आपरेट करना: | -20 से +120 डिग्री सेल्सियस |

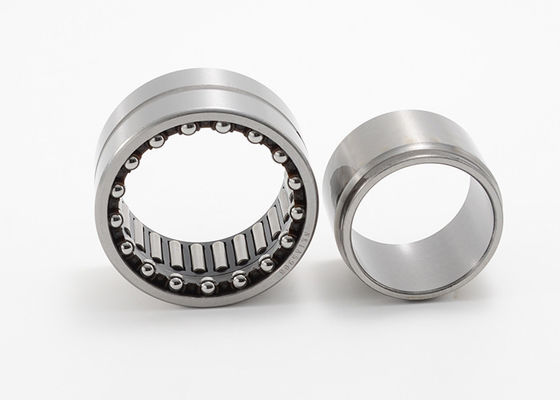

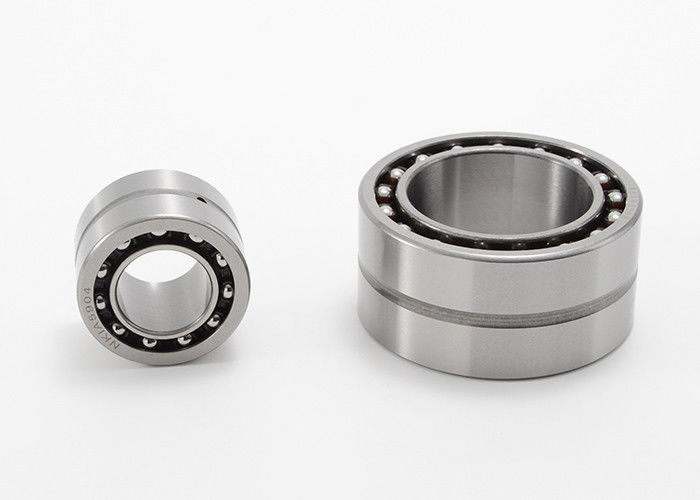

संयुक्त सुई रोलर और अक्षीय जोर गेंद असर NKX 30 NAXK 30
इन बीयरिंगों में एक थ्रस्ट बॉल बेयरिंग के साथ संयुक्त एक रेडियल सुई रोलर असर होता है।साथ में वे रेडियल भार और अक्षीय भार दोनों को एक दिशा में समायोजित कर सकते हैं।इसके अलावा, वे अपेक्षाकृत उच्च गति पर काम कर सकते हैं।उनकी कम पार-अनुभागीय ऊंचाई बीयरिंगों को उन अनुप्रयोगों के लिए विशेष रूप से उपयुक्त बनाती है जहां अन्य प्रकार की असर व्यवस्थाएं बहुत अधिक जगह घेरती हैं।
संयुक्त सुई रोलर / जोर गेंद असर निर्दिष्टीकरण:
|
असर भाग संख्या |
दीन 5429 भाग संख्या |
शाफ़्ट परिवार कल्याण इंच |
शाफ़्ट परिवार कल्याण मिमी |
आयुध डिपो डी इंच |
आयुध डिपो डी मिमी |
चौड़ाई सी इंच |
चौड़ाई सी मिमी |
WGT। एलबीएस |
WGT। जी |
डी1 मैक्स इंच |
डी1 मैक्स मिमी |
सी 1 इंच |
सी 1 मिमी |
| एनकेएक्स 10 टीएन एनकेएक्स 12 एनकेएक्स 15 एनकेएक्स 17 एनकेएक्स 20 |
एनएएक्सके 10 टीएन एनएएक्सके 12 एनएएक्सके 15 एनएक्सके 17 एनएएक्सके 20 |
0.394 0.472 0.591 0.669 0.787 |
10 12 15 17 20 |
0.748 0.827 0.945 1.024 1.181 |
19 21 24 26 30 |
0.906 0.906 0.906 0.984 1.181 |
23 23 23 25 30 |
0.075 0.084 0.097 0.117 0.183 |
34 38 44 53 83 |
0.949 1.028 1.106 1.185 1.382 |
24.1 26.1 28.1 30.1 35.1 |
0.354 0.354 0.354 0.354 0.394 |
9 9 9 9 10 |
| एनकेएक्स 25 एनकेएक्स 30 एनकेएक्स 35 एनकेएक्स 40 एनकेएक्स 45 |
एनएएक्सके 25 एनएएक्सके 30 एनएएक्सके 35 एनएएक्सके 40 एनएएक्सके 45 |
0.984 1.181 1.378 1.575 1.772 |
25 30 35 40 45 |
1.457 1.654 1.850 2.047 2.284 |
37 42 47 52 58 |
1.181 1.181 1.181 1.260 1.260 |
30 30 30 32 32 |
0.276 0.311 0.359 0.441 0.556 |
125 141 163 200 252 |
1.658 1.854 2.051 2.366 2.567 |
42.1 47.1 52.1 60.1 65.2 |
0.433 0.433 0.472 0.512 0.551 |
1 1 1 1 12 13 14 |
| एनकेएक्स 50 एनकेएक्स 60 एनकेएक्स 70 |
एनएएक्सके 50 एनएएक्सके 60 एनएएक्सके 70 |
1.969 2.362 2.756 |
50 60 70 |
2.441 2.835 3.347 |
62 72 85 |
1.378 1.575 1.575 |
35 40 40 |
0.617 0.794 1.103 |
280 360 500 |
2.764 3.354 3.748 |
70.2 85.2 95.2 |
0.551 0.669 0.709 |
14 17 18 |
ऊपर से जारी
| भाग संख्या | दीन 5429 भाग संख्या |
दीन।टोपी। रेडियल फ़ोर्स |
दीन।टोपी। रेडियल एन |
स्टेट।टोपी। रेडियल फ़ोर्स |
स्टेट।टोपी। रेडियल एन |
दीन।टोपी। AXIAL फ़ोर्स |
दीन।टोपी। AXIAL एन |
स्टेट।टोपी। AXIAL फ़ोर्स |
स्टेट।टोपी। AXIAL एन |
गति सीमा तेल rpm |
| एनकेएक्स 10 टीएन एनकेएक्स 12 एनकेएक्स 15 एनकेएक्स 17 एनकेएक्स 20 |
एनएएक्सके 10 टीएन एनएएक्सके 12 एनएएक्सके 15 एनएक्सके 17 एनएएक्सके 20 |
1,390 2,020 2,410 2,700 3,700 |
6200 9000 10700 11900 16400 |
1,750 2,470 2,850 3,350 5,400 |
7800 11000 12700 15000 23800 |
2,250 2,320 2,360 2,430 3,200 |
10000 10300 10500 10800 14300 |
3,150 3,450 3,800 4,100 5,600 |
14000 15400 16800 18200 24700 |
12000 11000 9500 8500 7500 |
| एनकेएक्स 25 एनकेएक्स 30 एनकेएक्स 35 एनकेएक्स 40 एनकेएक्स 45 |
एनएएक्सके 25 एनएएक्सके 30 एनएएक्सके 35 एनएएक्सके 40 एनएएक्सके 45 |
4,250 5,100 5,500 5,800 6,200 |
18800 22600 24300 26000 27500 |
6,900 8,100 9,300 10,600 11,900 |
30500 36000 41500 47000 53000 |
4,400 4,600 4,750 6,100 6,300 |
19600 20400 21200 27000 28000 |
8,400 9,400 10,600 14,200 15,500 |
37500 42000 47000 63000 69000 |
6000 5000 4600 4000 3600 |
| एनकेएक्स 50 एनकेएक्स 60 एनकेएक्स 70 |
एनएएक्सके 50 एनएएक्सके 60 एनएएक्सके 70 |
8,500 9,400 10,000 |
38000 42000 44500 |
16,600 20,200 20,700 |
74000 90000 92000 |
6,500 9,300 9,700 |
29000 41500 43000 |
16,900 25,500 28,500 |
75000 113000 127000 |
3300 2800 2400 |
