उत्पाद विवरण:
|
| नाम: | पूर्ण पूरक सुई रोलर असर | असर सामग्री: | मिश्र धातु क्रोम स्टील 100Cr6 |
|---|---|---|---|
| पंक्ति की संख्या: | एक पंक्ति | बंदी: | पूर्ण पूरक, कोई पिंजरा नहीं |
| इंच - मीट्रिक: | मीट्रिक | रोलिंग तत्व: | पूर्ण पूरक सुई रोलर |
| सील प्रकार: | खुला, कोई मुहर नहीं | स्नेहन: | ग्रीज़ |
| इनर रिंग के साथ: | हाँ | स्वनिर्धारित: | मानक या अनुकूलित उपलब्ध हैं |
| हाई लाइट: | क्रोम स्टील पूर्ण पूरक सुई बीयरिंग,100cr6 पूर्ण पूरक सुई बीयरिंग,आंतरिक रिंग के साथ NAV4904 सुई असर |
||

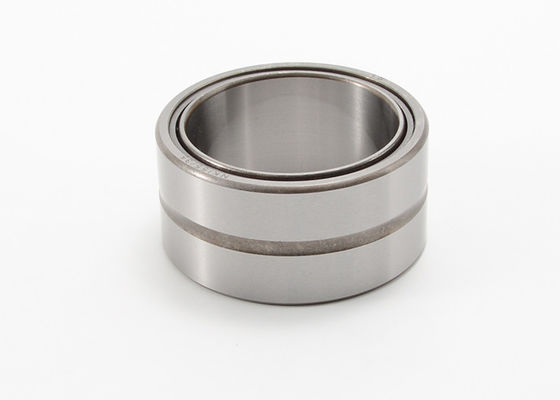

आंतरिक रिंग NAV4904 के साथ क्रोम स्टील पूर्ण पूरक सुई रोलर असर
आंतरिक रिंग के साथ पूर्ण पूरक सुई रोलर असर के लिए, बाहरी रिंग में तेल का छेद होता है।चिकनाई वाले तेल को तेल के छेद से खिलाया जा सकता है।बाहरी रिंग में दोहरे कंधे होते हैं।आंतरिक रिंग के बिना पूर्ण पूरक सुई रोलर असर के लिए, क्योंकि आंतरिक रिंग में कोई कंधे और पिंजरा नहीं है, आंतरिक रिंग, बाहरी रिंग, सुइयों का पूरा सेट क्रमशः लगाया जा सकता है।यह उन हिस्सों के लिए उपयुक्त है जिनमें रेडियल आकार सीमित है।इसके साथ लगे शाफ्ट जर्नल की सतह को सीधे रोलिंग सतह के रूप में कार्य किया जाता है।यह अनुरोध किया जाता है कि सतह की कठोरता HRC60 से कम न हो, सतह खुरदरापन, 0.63μm से अधिक न हो।
इस तरह के पूर्ण पूरक असर, आंतरिक रिंग के साथ या बिना आंतरिक रिंग के, शाफ्ट और आवास के अक्षीय बदलाव को सीमित नहीं करते हैं।
परिवहन के दौरान रोलर्स को सुरक्षित करने के लिए पूर्ण पूरक ठोस मशीनीकृत सुई रोलर बीयरिंग को एक विशेष ग्रीस के साथ आपूर्ति की जाती है।हालांकि, हम माउंटिंग के बाद फिर से लुब्रिकेट करने की सलाह देते हैं।
आंतरिक रिंग विनिर्देशों के साथ पूर्ण पूरक सुई रोलर असर:
|
शाफ़्ट व्यास |
असर पदनाम |
द्रव्यमान लगभग |
सीमा आयाम | बेसिक लोड रेटिंग | सीमित गति | ||||
| वर्तमान कोड | मूल कोड | डी | डी | सी | गतिशील | स्थिर | तेल | ||
| मिमी | जी | मिमी | एन | rpm | |||||
| 15 | एनएवी4902 | 4074902ई | 15 | 28 | 13 | ||||
| एनएवी4002 | 4074102 | 76 | 15 | 32 | 17 | 10800 | 29800 | 4500 | |
| 74802 | 100 | 15 | 36 | 24.5 | 8900 | 11200 | 4400 | ||
| 17 | एनएवी4903 | 4074903ई | 17 | 30 | 13 | ||||
| एनएवी4003 | 4074103 | 98 | 17 | 35 | 18 | 12000 | 17000 | 3400 | |
| 74703 | 126 | 17 | 35 | 24.5 | 8700 | 10800 | 4200 | ||
| 20 | एनएवी4904 | 4074904ई | 20 | 37 | 17 | ||||
| एनएवी4004 | 4074104 | 175 | 20 | 42 | 22 | 14500 | 29600 | 3000 | |
| एनएवी203620.5 | 20 | 36 | 20.5 | ||||||
| एनएवी204 | 20 | 47 | 14 | ||||||
| 24 | NAV24668.1 | 24 | 66 | 8.1 | |||||
| 25 | एनएवी4905 | 4074905ई | 25 | 42 | 17 | ||||
| एनएवी4005 | 4074105 | 201 | 25 | 47 | 22 | ||||
| एनएवी205 | 25 | 52 | 15 | 23000 | 34600 | 2600 | |||
| 30 | एनएवी4906 | 4074906ई | 30 | 47 | 17 | ||||
| एनएवी4006 | 4074106 | 311 | 30 | 55 | 25 | 25800 | 46900 | 2000 | |
| 35 | एनएवी4907 | 4074907ई | 35 | 55 | 20 | ||||
| एनएवी4007 | 4074107 | 418 | 35 | 62 | 27 | 33000 | 59900 | 1800 | |
| 40 | एनएवी4908 | 4074908ई | 40 | 62 | 22 | ||||
| एनएवी4008 | 4074108 | 498 | 40 | 68 | 28 | 35900 | 67000 | 1700 | |
| 45 | एनएवी4909 | 4074909ई | 45 | 68 | 22 | ||||
| एनएवी4009 | 4074109 | 637 | 45 | 75 | 30 | 41000 | 74000 | 1500 | |
| 50 | एनएवी4910 | 4074910ई | 50 | 72 | 22 | ||||
| एनएवी4010 | 4074110 | 702 | 50 | 80 | 30 | 42800 | 88900 | 1400 | |
| 55 | एनएवी4911 | 4074911 | 1030 | 55 | 90 | 35 | 48900 | 109000 | 1300 |
| 60 | एनएवी4912 | 4074912ई | 60 | 85 | 25 | ||||
| एनएवी4012 | 4074112 | 1125 | 60 | 95 | 35 | 50700 | 116000 | 1100 | |
| 65 | एनएवी4013 | 4074113 | 1200 | 65 | 100 | 35 | 59800 | 126000 | 1000 |
| 70 | एनएवी4914 | 4074914ई | 70 | 100 | 30 | ||||
| एनएवी4014 | 4074114 | 1700 | 70 | 110 | 40 | 72400 | 155000 | 950 | |
| 75 | एनएवी4015 | 4074115 | 1810 | 75 | 115 | 40 | 72800 | 180000 | 900 |
| 80 | एनएवी4916 | 4074916ई | 80 | 110 | 30 | ||||
| एनएवी4016 | 4074116 | 2470 | 80 | 125 | 45 | 76000 | 195000 | 850 | |
| 85 | एनएवी4017 | 4074117 | 2580 | 85 | 130 | 45 | 74000 | 192000 | 800 |
| 90 | एनएवी4918 | 4074918ई | 1507 | 90 | 125 | 35 | |||
| 95 | एनएवी4919 | 4074919ई | 1537 | 95 | 130 | 35 | |||
| 100 | एनएवी4920 | 4074920ई | 2240 | 100 | 140 | 40 | |||
| 160 | एनएवी4832 | 4074832 | 160 | 200 | 40 | ||||
| 190 | NAV190 × 245 × 42 | 190 | 245 | 42 | |||||
