उत्पाद विवरण:
|
| नाम: | मशीनीकृत सुई रोलर असर | सुई असर प्रकार: | पसलियों और आंतरिक रिंग के बिना सुई रोलर बीयरिंग |
|---|---|---|---|
| श्रृंखला: | आरएनएओ | माप प्रणाली: | मीट्रिक |
| समापन का तरीका: | खुला, कोई मुहर नहीं | पंक्ति की संख्या: | एकल पंक्ति/डबल पंक्ति उपलब्ध हैं |
| असर सामग्री: | क्रोम स्टील 100Cr6, GCr15, AISI 52100 | पिंजरे की सामग्री: | पॉलियामाइड 66 / स्टील केज |
| रोलिंग तत्व: | पिंजरे के साथ सुई रोलर | निकला हुआ किनारा: | कोई निकला हुआ किनारा नहीं |
| स्नेहन छेद प्रकार: | स्नेहन नाली और छेद | तापमान रेंज आपरेट करना: | -20 से +120 डिग्री सेल्सियस |
| हाई लाइट: | RNAO16X24X13 मशीन सुई रोलर असर,मशीन सुई रोलर असर पसलियों के बिना,सुई रोलर असर आंतरिक रिंग के बिना |
||

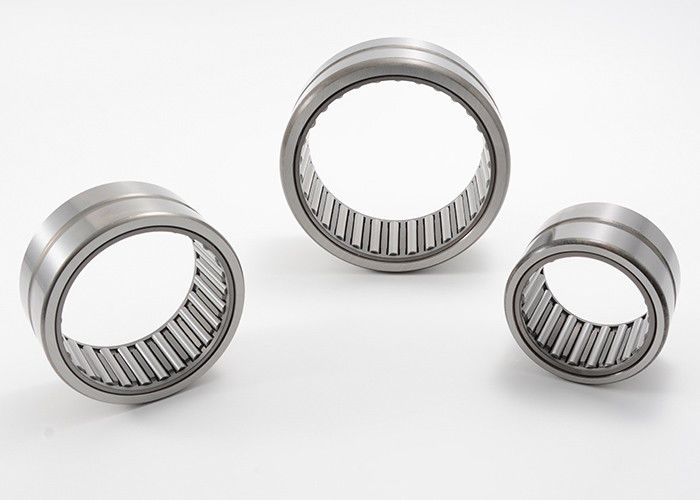

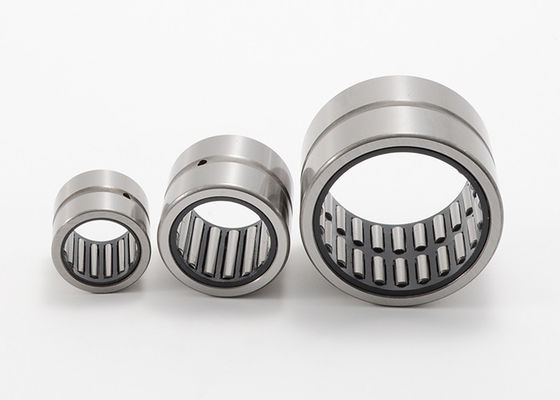

RNAO16X24X13 बिना रिब्स और इनर रिंग के मशीन्ड नीडल रोलर बेयरिंग
सुई रोलर बीयरिंग का उपयोग तब किया जाता है जब खींचे गए कप सुई रोलर बीयरिंग की भार वहन क्षमता या सटीकता खुले सिरों के साथ पर्याप्त नहीं होती है और बेलनाकार रोलर बीयरिंग की उच्च भार क्षमता की अभी आवश्यकता नहीं होती है।
सुई रोलर बीयरिंग खुले सिरों और बंद अंत के साथ सुई रोलर बीयरिंग की तुलना में आयामी सटीकता, ज्यामितीय सटीकता और आसन्न निर्माण की कठोरता पर कम आवश्यकताएं रखती हैं।
मानक बीयरिंग हैं:
पसलियों के साथ सुई रोलर बीयरिंग, आंतरिक रिंग के साथ या बिना
सुई रोलर बीयरिंग पसलियों के बिना, आंतरिक रिंग के साथ या बिना।
आंतरिक रिंग के बिना बियरिंग्स विशेष रूप से कॉम्पैक्ट रेडियल आयामों के साथ असर व्यवस्था के लिए अत्यधिक उपयुक्त हैं, यदि शाफ्ट रेसवे को कठोर और ग्राउंड किया जा सकता है।
यदि शाफ्ट को रोलिंग बेयरिंग रेसवे के रूप में कॉन्फ़िगर नहीं किया जा सकता है, तो एक आंतरिक रिंग के साथ बियरिंग्स का उपयोग किया जाता है।
सुई रोलर बीयरिंग आरएनएओ श्रृंखला, बिना पसलियों के, बिना आंतरिक रिंग के
विशेष विवरण:
| सुई असर प्रकार | बिना किसी आंतरिक रिंग के मशीनीकृत असर |
| समापन का तरीका | खुला |
| तापमान सीमा संचालित करना | -20 से +120 डिग्री सेल्सियस |
| पिंजरे की सामग्री | पॉलियामाइड 66 / स्टील केज |
| तत्व पंक्ति की संख्या | एकल पंक्ति/डबल पंक्ति उपलब्ध हैं |
| स्नेहन छेद प्रकार | स्नेहन नाली और छेद |
रिब्स के बिना मशीनीकृत नीडल रोलर बियरिंग, इनर रिंग के बिना RNAO सीरीज विशेष विवरण:
|
शाफ़्ट व्यास |
असर पदनाम |
द्रव्यमान लगभग |
सीमा आयाम | बेसिक लोड रेटिंग | सीमित गति | |||
| परिवार कल्याण | डी | सी | गतिशील | स्थिर | तेल | |||
| मिमी | जी | मिमी | एन | rpm | ||||
| 5 | आरएनएओ5X10X8 | 2.8 | 5 | 10 | 8 | 2050 | 1720 | 27800 |
| 6 | RNAO6X13X8-टीवी | 6 | 6 | 13 | 8 | 2300 | 1880 | 30000 |
| RNAO6X12X8-टीवी | 6 | 6 | 12 | 8 | 2600 | 2280 | 32000 | |
| 7 | RNAO7X14X8-TV | 5 | 7 | 14 | 8 | 2250 | 1950 | 31000 |
| आरएनएओ7X14X8 | 7 | 7 | 14 | 8 | 2850 | 2650 | 31000 | |
| 8 | RNAO8X15X10-टीवी | 7.8 | 8 | 15 | 10 | 3050 | 3920 | 28000 |
| आरएनएओ8X19X9 | 8 | 19 | 9 | |||||
| 10 | RNAO10X 17X10-टीवी | 9.1 | 10 | 17 | 10 | 3960 | 4500 | 20000 |
| 12 | RNAO12X19X13.5-टीवी | 14 | 12 | 19 | 13.5 | 5400 | 7500 | 22000 |
| RNAO12X22X12-TV | 17.9 | 12 | 22 | 12 | 8950 | 8000 | 23000 | |
| 15 | आरएनएओ15एक्स 23X13 | 18.5 | 15 | 23 | 13 | 6500 | 8900 | 21100 |
| 16 | आरएनएओ16X24X13 | 19.8 | 16 | 24 | 13 | 6200 | 8400 | 21100 |
| आरएनएओ16एक्स 24X20 | 29.7 | 16 | 24 | 20 | 10200 | 14800 | 21100 | |
| आरएनएओ16X28X12 | 29.7 | 16 | 28 | 12 | 9500 | 10500 | 18000 | |
| 17 | आरएनएओ17X25X13 | 21 | 17 | 25 | 13 | 9400 | 11600 | 18000 |
| आरएनएओ17X35X10 | 17 | 35 | 10 | |||||
| 18 | आरएनएओ18X30X24 | 65 | 18 | 30 | 24 | 12100 | 16500 | 17600 |
| आरएनएओ18X30X24K | 69 | 18 | 30 | 24 | 21900 | 30000 | 20000 | |
| 20 | आरएनएओ20X28X13 | 24.5 | 20 | 28 | 13 | 7800 | 9600 | 16000 |
| आरएनएओ20X28X26 | 48.1 | 20 | 28 | 26 | 10080 | 20500 | 16000 | |
| आरएनएओ20X32X12 | 36.6 | 20 | 32 | 12 | 10100 | 14100 | 16000 | |
| 21 | आरएनएओ21एक्स 29X30 | 21 | 29 | 30 | ||||
| 22 | आरएनएओ22X35X16 | 58 | 22 | 35 | 16 | 10000 | 15500 | 16000 |
| आरएनएओ22X30X13 | 27 | 22 | 30 | 13 | 10400 | 15900 | 14000 | |
| आरएनएओ22X30X26 | 22 | 30 | 26 | |||||
| 25 | आरएनएओ25X35X17 | 49 | 25 | 35 | 17 | 10900 | 22000 | 15020 |
| आरएनएओ25X35X26 | 67.8 | 25 | 35 | 26 | 12400 | 25000 | 15020 | |
| आरएनएओ25X37X16 | 59.2 | 25 | 37 | 16 | 15000 | 20900 | 12000 | |
| आरएनएओ25X37X32 | 108 | 25 | 37 | 32 | 25000 | 38900 | 12000 | |
| आरएनएओ25X35X16 | 25 | 35 | 16 | |||||
| 26 | आरएनएओ26X39X13 | 59 | 26 | 39 | 13 | 87600 | 10200 | 15000 |
| 28 | आरएनएओ28X40X16 | 28 | 40 | 16 | ||||
| 30 | आरएनएओ30X40X17 | 59 | 30 | 40 | 17 | 12600 | 24000 | 10500 |
| आरएनएओ30X40X26 | 92 | 30 | 40 | 26 | 16000 | 32000 | 10500 | |
| आरएनएओ30X42X16 | 49.9 | 30 | 42 | 16 | 13000 | 23200 | 10500 | |
| आरएनएओ30X42X32 | 126 | 30 | 42 | 32 | 29500 | 47000 | 10500 | |
| 35 | आरएनएओ35X45X13 | 50 | 35 | 45 | 13 | 10200 | 22000 | 10000 |
| आरएनएओ35X45X17 | 60 | 35 | 45 | 17 | 17800 | 24500 | 10000 | |
| आरएनएओ35X45X26 | 88 | 35 | 45 | 26 | 20500 | 40000 | 10000 | |
| 35 | आरएनएओ35X47X16 | 75 | 35 | 47 | 16 | 20400 | 31500 | 10000 |
| आरएनएओ35X47X18 | 86 | 35 | 47 | 18 | 22500 | 35000 | 10000 | |
| ▲RNAO35X47X32 | 149 | 35 | 47 | 32 | 32000 | 55000 | 10000 | |
| आरएनएओ35X47X17 | 35 | 47 | 17 | |||||
| 37 | आरएनएओ37X52X18 | 115 | 37 | 52 | 18 | 18900 | 35500 | 8800 |
| आरएनएओ37X47X13 | 37 | 47 | 13 | |||||
| 40 | आरएनएओ40X50X17 | 72 | 40 | 50 | 17 | 15400 | 29880 | 8800 |
| ▲RNAO40X50X34 | 151 | 40 | 50 | 34 | 25100 | 57200 | 11000 | |
| आरएनएओ40X55X20 | 144 | 40 | 55 | 20 | 26300 | 46100 | 10000 | |
| ▲RNAO40X55X40 | 268 | 40 | 55 | 40 | 54700 | 87000 | 10000 | |
| 42 | आरएनएओ42X57X20 | 132 | 42 | 57 | 20 | 26700 | 43700 | 10000 |
| 45 | आरएनएओ45X55X17 | 82.5 | 45 | 55 | 17 | 18000 | 36000 | 9000 |
| ▲RNAO45X 62X40 | 368 | 45 | 62 | 40 | 42200 | 85050 | 9000 | |
| 50 | आरएनएओ50X62X20 | 140 | 50 | 62 | 20 | 20600 | 46860 | 7500 |
| आरएनएओ50X65X20 | 162 | 50 | 65 | 20 | 23200 | 40540 | 7000 | |
| ▲RNAO50X65X40 | 321 | 50 | 65 | 40 | 39000 | 80600 | 7000 | |
| 55 | आरएनएओ55X68X20 | 157 | 55 | 68 | 20 | 22400 | 52000 | 6500 |
| 60 | आरएनएओ60X78X20 | 253 | 60 | 78 | 20 | 28500 | 65300 | 5500 |
| ▲RNAO60X78X40 | 368 | 60 | 78 | 40 | 45000 | 99000 | 5500 | |
| 65 | आरएनएओ65X85X30 | 394 | 65 | 85 | 30 | 37000 | 99000 | 4900 |
| ▲RNAO65X85X60 | 464 | 65 | 85 | 60 | 57000 | 123000 | 6500 | |
| 70 | आरएनएओ 70X90X30 | 488 | 70 | 90 | 20 | 40000 | 105000 | 5100 |
| ▲RNAO70X90X60 | 70 | 90 | 60 | |||||
| 75 | आरएनएओ75X95X60 | 75 | 95 | 60 | ||||
| 80 | आरएनएओ80X100X30 | 527 | 80 | 100 | 30 | 52000 | 139000 | 4900 |
| ▲RNAO80X95X56 | 80 | 95 | 56 | 52000 | 139000 | 4800 | ||
| आरएनएओ80X100X60 | 80 | 100 | 60 | |||||
| 85 | आरएनएओ85X105X25 | 449 | 85 | 105 | 25 | 48600 | 106000 | 4900 |
| 90 | आरएनएओ90X105X26 | 323 | 90 | 105 | 26 | 42500 | 129000 | 4900 |
| आरएनएओ90X110X30 | 600 | 90 | 110 | 30 | 58000 | 129000 | 4900 | |
| 100 | आरएनएओ100X120X30 | 671 | 100 | 120 | 30 | 58100 | 152000 | 4900 |
| 130 | आरएनएओ130X150X24 | 130 | 150 | 24 | 50000 | 158000 | 3100 |
नोट: ▲ डबल पंक्ति
