उत्पाद विवरण:
|
| नाम: | मशीनीकृत रेस सुई रोलर बीयरिंग | सुई असर प्रकार: | वैकल्पिक वियोज्य इनर रिंग के साथ मशीनीकृत रेस |
|---|---|---|---|
| रोलर्स की पंक्तियों की संख्या: | एक पंक्ति | सील प्रकार: | सीलबंद, दोनों तरफ रबर लिप |
| असर सामग्री: | असर गुणवत्ता वाले स्टील 52100 | पिंजरे की सामग्री: | इस्पात |
| इंच - मीट्रिक: | इंच | रोलिंग तत्व: | केज गाइडेड प्रिसिजन नीडल्स |
| तापमान रेंज आपरेट करना: | -20 से 250 डिग्री फारेनहाइट | स्वनिर्धारित: | मानक या अनुकूलित उपलब्ध हैं |
| हाई लाइट: | एमआर 22 एसएस बंदी रोलर असर,52100 बंदी रोलर असर,उच्च गति सुई बीयरिंग मशीन रेस |
||

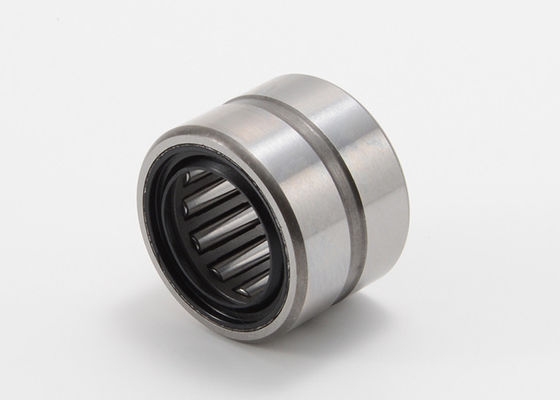

MR 22 SS मशीनीकृत रेस नीडल रोलर बियरिंग को पिंजरे में बंद करके दोनों तरफ से सील कर दिया गया है
मशीनीकृत दौड़ सुई बीयरिंग गुणवत्ता वाले स्टील से निर्मित होते हैं और कई सील कॉन्फ़िगरेशन के साथ उपलब्ध होते हैं।सुई बीयरिंग में आवास या शाफ्ट के माध्यम से स्नेहन के लिए आंतरिक और बाहरी दोनों रिंगों पर रेडियल छेद के साथ एक स्नेहन नाली है।कस्टम डिजाइन, स्नेहक और व्यास मिलान उपलब्ध हैं।
प्रमुख विशेषताऐं:
मशीनीकृत रेस नीडल रोलर बेयरिंग केज्ड, दोनों तरफ सीलबंद
| असर कोड | अंदर की वृत्त | बी | डी | डब्ल्यू | W1 | एच | आर | ||
| +.0000 | टोल। | +.0000 | टोल। |
+.000 -0.005 |
+.000 -0.005 |
छेद दीया। | मैक्स। | ||
| एमआर 10 एस.एस | एमआई 6 | .3750 | -.0004 | 1.1250 | -.0005 | 1.000 | 1.010 | 5/64 | .025 |
| एमआर 12 एस.एस | एमआई 8 | .5000 | -.0004 | 1.2500 | -.0005 | 1.000 | 1.010 | 5/64 | .040 |
| एमआर 14 एस.एस | एमआई 10 | .6250 | -.0004 | 1.3750 | -.0005 | 1.000 | 1.010 | 5/64 | .040 |
| एमआर 16 एस.एस | एमआई 12 | .7500 | -.0005 | 1.5000 | -.0005 | 1.000 | 1.010 | 5/64 | .040 |
| एमआई 13 | .8125 | -.0005 | 1.5000 | -.0005 | 1.000 | 1.010 | 5/64 | .040 | |
| एमआर 18 एस.एस | एमआई 14 | .8750 | -.0005 | 1.6250 | -.0005 | 1.250 | 1.260 | 3/32 | .040 |
| एमआई 15 | .9375 | -.0005 | 1.6250 | -.0005 | 1.250 | 1.260 | 3/32 | .040 | |
| एमआर 20 एस.एस | एमआई 16 | 1.0000 | -.0005 | 1.7500 | -.0005 | 1.250 | 1.260 | 3/32 | .040 |
| एमआर 22 एस.एस | एमआई 17 | 1.0625 | -.0005 | 1.8750 | -.0005 | 1.250 | 1.260 | 3/32 | .040 |
| एमआई 18 | 1.1250 | -.0005 | 1.8750 | -.0005 | 1.250 | 1.260 | 3/32 | .040 | |
| एमआर 24 एस.एस | एमआई 19 | 1.1875 | -.0005 | 2.0625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| एमआई 20 | 1.2500 | -.0005 | 2.0625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| एमआर 26 एस.एस | एमआई 21 | 1.3125 | -.0005 | 2.1875 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| एमआई 22 4S | 1.3750 | -.0005 | 2.1875 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| एमआर 28 एस.एस | एमआई 22 | 1.3750 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| एमआई 23 | 1.4375 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| एमआई 24 | 1.5000 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| एमआर 30 एस.एस | एमआई 25 4S | 1.5625 | -.0005 | 2.4375 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| एमआर 32 एस.एस | एमआई 25 | 1.5625 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| एमआई 26 | 1.6250 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| एमआई 27 | 1.6875 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| एमआर 36 एस.एस | एमआई 28 | 1.7500 | -.0005 | 3.0000 | -.0006 | 1.750 | 1.760 | 1/8 | .060 |
| एमआई 30 | 1.8750 | -.0005 | 3.0000 | -.0006 | 1.750 | 1.760 | 1/8 | .060 | |
| एमआर 40 एस.एस | एमआई 31 | 1.9375 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | .080 |
| एमआई 32 | 2.0000 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | .080 | |
| एमआई 34 | 2.1250 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | .080 | |
| एमआर 44 एस.एस | एमआई 35 | 2.1875 | -.0006 | 3.5000 | -.0080 | 1.750 | 1.760 | 1/8 | .080 |
| एमआई 36 | 2.2500 | -.0006 | 3.5000 | -.0080 | 1.750 | 1.760 | 1/8 | .080 | |
| एमआर 48 एस.एस | एमआई 38 | 2.3750 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | .080 |
| एमआई 39 | 2.4375 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | .080 | |
| एमआई 40 | 2.5000 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | .080 | |
| एमआर 52 एस.एस | एमआई 42 | 2.6250 | -.0006 | 4.2500 | -.0080 | 1.750 | 1.760 | 3/16 | .080 |
| एमआई 44 | 2.7500 | -.0006 | 4.2500 | -.0080 | 1.750 | 1.760 | 3/16 | .080 | |
| एमआर 56 एस.एस | एमआई 46 | 2.8750 | -.0006 | 4.5000 | -.0080 | 2.000 | 2.010 | 3/16 | .080 |
| एमआई 47 | 2.9375 | -.0006 | 4.5000 | -.0080 | 2.000 | 2.010 | 3/16 | .080 | |
| एमआई 48 | 3.0000 | -.0006 | 4.5000 | -.0080 | 2.000 | 2.010 | 3/16 | .080 | |
| एमआर 60 एस.एस | एमआई 50 | 3.1250 | -.0006 | 4.7500 | -.0080 | 2.000 | 2.010 | 3/16 | .100 |
| एमआई 52 | 3.2500 | -.0006 | 4.7500 | -.0080 | 2.000 | 2.010 | 3/16 | .100 | |
| एमआर 64 एस.एस | एमआई 54 | 3.3750 | -.0080 | 5.0000 | -.0010 | 2.000 | 2.010 | 3/16 | .100 |
| एमआई 56 | 3.5000 | -.0080 | 5.0000 | -.0010 | 2.000 | 2.010 | 3/16 | .100 | |
| एमआर 68 एस.एस | एमआई 58 | 3.6250 | -.0080 | 5.2500 | -.0010 | 2.000 | 2.010 | 3/16 | .100 |
| एमआई 60 | 3.7500 | -.0080 | 5.2500 | -.0010 | 2.000 | 2.010 | 3/16 | .100 |
| असर कोड | अंदर की वृत्त | दस्ता दीया। | बेसिक लोड रेटिंग | ||||
| रोटैट।शाफ्ट | टोल। | स्टेट शाफ्ट | टोल। | एसटीए।(एलबीएस) | डायन।(एलबीएस) | ||
| एमआर 10 एस.एस | एमआई 6 | .3755 | -.0005 | .3747 | -.0005 | 4300 | 4320 |
| एमआर 12 एस.एस | एमआई 8 | .5005 | -.0005 | .4997 | -.0005 | 5400 | 4990 |
| एमआर 14 एस.एस | एमआई 10 | .6255 | -.0005 | .6247 | -.0005 | 6000 | 5280 |
| एमआर 16 एस.एस | एमआई 12 | .7505 | -.0005 | .7490 | -.0005 | 7100 | 5840 |
| एमआई 13 | .8129 | -.0005 | .8121 | -.0005 | 7100 | 5840 | |
| एमआर 18 एस.एस | एमआई 14 | .8754 | -.0005 | .8746 | -.0005 | 12200 | 8720 |
| एमआई 15 | .9379 | -.0005 | .9371 | -.0005 | 12200 | 8720 | |
| एमआर 20 एस.एस | एमआई 16 | 1.0004 | -.0005 | .9996 | -.0005 | 13100 | 9020 |
| एमआर 22 एस.एस | एमआई 17 | 1.0630 | -.0005 | 1.0621 | -.0005 | 14700 | 9640 |
| एमआई 18 | 1.1255 | -.0005 | 1.1246 | -.0005 | 14700 | 9640 | |
| एमआर 24 एस.एस | एमआई 19 | 1.1880 | -.0005 | 1.1871 | -.0005 | 15500 | 10300 |
| एमआई 20 | 1.2505 | -.0005 | 1.2496 | -.0005 | 15500 | 10300 | |
| एमआर 26 एस.एस | एमआई 21 | 1.3130 | -.0005 | 1.3121 | -.0005 | 16400 | 10600 |
| एमआई 22 4S | 1.3755 | -.0005 | 1.3746 | -.0005 | 16400 | 10600 | |
| एमआर 28 एस.एस | एमआई 22 | 1.3755 | -.0005 | 1.3746 | -.0005 | 18100 | 11200 |
| एमआई 23 | 1.4380 | -.0005 | 1.4371 | -.0005 | 18100 | 11200 | |
| एमआई 24 | 1.5005 | -.0005 | 1.4996 | -.0005 | 18100 | 11200 | |
| एमआर 30 एस.एस | एमआई 25 4S | 1.5630 | -.0005 | 1.5621 | -.0005 | 19000 | 11400 |
| एमआर 32 एस.एस | एमआई 25 | 1.5630 | -.0005 | 1.5621 | -.0005 | 20700 | 12000 |
| एमआई 26 | 1.6255 | -.0005 | 1.6246 | -.0005 | 20700 | 12000 | |
| एमआई 27 | 1.6880 | -.0005 | 1.6871 | -.0005 | 20700 | 12000 | |
| एमआर 36 एस.एस | एमआई 28 | 1.7505 | -.0005 | 1.7496 | -.0005 | 39100 | 22400 |
| एमआई 30 | 1.8755 | -.0005 | 1.8746 | -.0005 | 39100 | 22400 | |
| एमआर 40 एस.एस | एमआई 31 | 1.9380 | -.0005 | 1.9371 | -.0005 | 42900 | 23400 |
| एमआई 32 | 2.0005 | -.0005 | 1.9996 | -.0005 | 42900 | 23400 | |
| एमआई 34 | 2.1258 | -.0005 | 2.1247 | -.0005 | 42900 | 23400 | |
| एमआर 44 एस.एस | एमआई 35 | 2.1883 | -.0080 | 2.1872 | -.0080 | 46700 | 24500 |
| एमआई 36 | 2.2508 | -.0080 | 2.2497 | -.0080 | 46700 | 24500 | |
| एमआर 48 एस.एस | एमआई 38 | 2.3758 | -.0080 | 2.3747 | -.0080 | 52300 | 26100 |
| एमआई 39 | 2.4383 | -.0080 | 2.4372 | -.0080 | 52300 | 26100 | |
| एमआई 40 | 2.5008 | -.0080 | 2.4997 | -.0080 | 52300 | 26100 | |
| एमआर 52 एस.एस | एमआई 42 | 2.6258 | -.0080 | 2.6247 | -.0080 | 54300 | 25100 |
| एमआई 44 | 2.7508 | -.0080 | 2.7497 | -.0080 | 54300 | 25100 | |
| एमआर 56 एस.एस | एमआई 46 | 2.8758 | -.0080 | 2.8747 | -.0080 | 71600 | 31300 |
| एमआई 47 | 2.9383 | -.0080 | 2.9372 | -.0080 | 71600 | 31300 | |
| एमआई 48 | 3.0008 | -.0080 | 2.9997 | -.0080 | 71600 | 31300 | |
| एमआर 60 एस.एस | एमआई 50 | 3.1260 | -.0080 | 3.1246 | -.0080 | 74700 | 31600 |
| एमआई 52 | 3.2510 | -.0080 | 3.2496 | -.0080 | 74700 | 31600 | |
| एमआर 64 एस.एस | एमआई 54 | 3.3758 | -.0010 | 3.3746 | -.0010 | 80400 | 32800 |
| एमआई 56 | 3.5008 | -.0010 | 3.4996 | -.0010 | 80400 | 32800 | |
| एमआर 68 एस.एस | एमआई 58 | 3.6258 | -.0010 | 3.6246 | -.0010 | 86200 | 34000 |
| एमआई 60 | 3.7508 | -.0010 | 3.7496 | -.0010 | 86200 | 34000 | |
