उत्पाद विवरण:
|
| नाम: | जवानों के साथ मशीनीकृत ठोस सुई रोलर बीयरिंग | बेरिंग के प्रकार: | आंतरिक रिंग के साथ मशीनीकृत असर / आंतरिक रिंग के बिना मशीनीकृत असर |
|---|---|---|---|
| बाहरी रिंग प्रकार: | मशीनीकृत (ठोस) | असर सामग्री: | क्रोम स्टील 100Cr6 |
| सीलिंग समाधान: | एक तरफ से सील करें या दोनों तरफ से सील करें | सीलिंग प्रकार: | संपर्क करना |
| स्नेहन सुविधा:: | स्नेहन नाली और छेद के साथ | सहिष्णुता वर्ग: | सामान्य |
| फ्लैंगेस की संख्या, बाहरी रिंग:: | 2 | पंक्तियों की संख्या: | 1 |
| तापमान रेंज आपरेट करना: | -30 डिग्री सेल्सियस से 120 डिग्री सेल्सियस | स्वनिर्धारित: | मानक या अनुकूलित उपलब्ध हैं |
| हाई लाइट: | NA6904 2RS सुई गेंद असर,आरएनए 4908 रुपये सुई गेंद असर,मशीनीकृत ना 6904 असर |
||

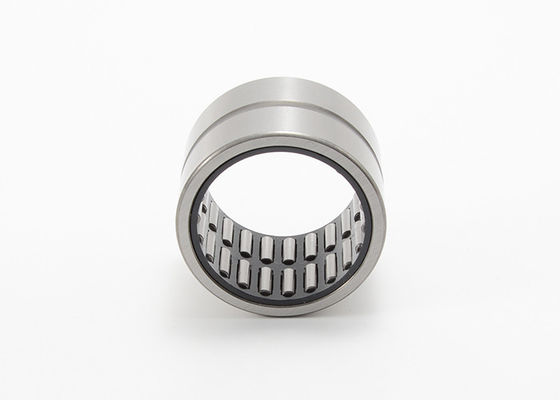

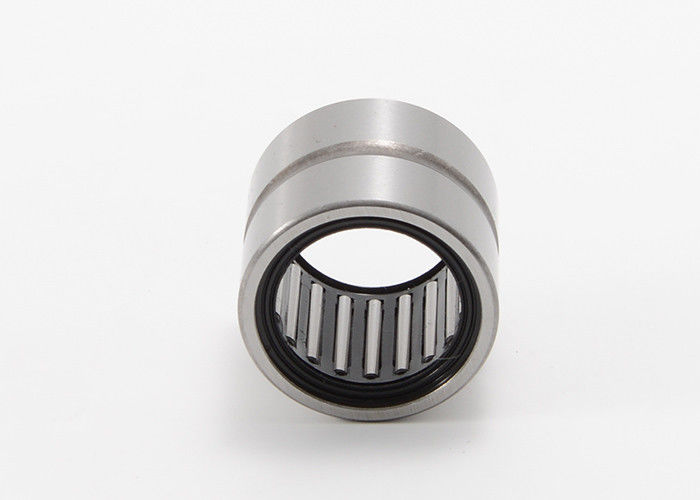

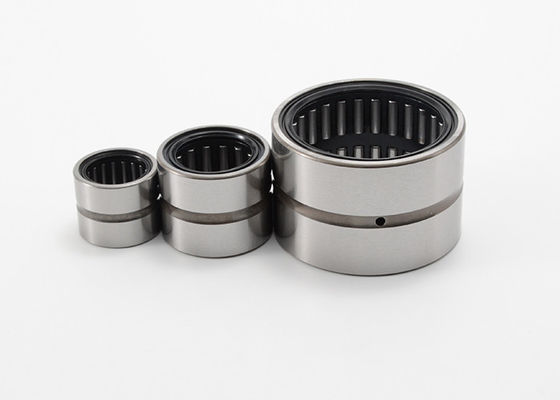

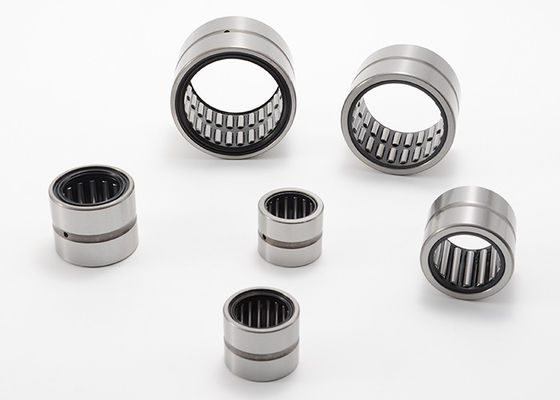

सील NA6904 2RS RNA 4908 RS के साथ मशीनीकृत ठोस सुई रोलर बियरिंग्स
सुई रोलर बीयरिंग का उपयोग तब किया जाता है जब खींचे गए कप सुई रोलर बीयरिंग की भार वहन क्षमता या सटीकता खुले सिरों के साथ पर्याप्त नहीं होती है और बेलनाकार रोलर बीयरिंग की उच्च भार क्षमता की अभी आवश्यकता नहीं होती है।
सुई रोलर बीयरिंग खुले सिरों और बंद अंत के साथ सुई रोलर बीयरिंग की तुलना में आयामी सटीकता, ज्यामितीय सटीकता और आसन्न निर्माण की कठोरता पर कम आवश्यकताएं रखती हैं।
मानक बीयरिंग हैं:
पसलियों के साथ सुई रोलर बीयरिंग, आंतरिक रिंग के साथ या बिना
सुई रोलर बीयरिंग पसलियों के बिना, आंतरिक रिंग के साथ या बिना।
आरएनए...आरएस, आरएनए...2आरएस, एनके...आरएस, एनके...2आरएस;एनए...आरएस, एनए...2आरएस;एनकेआई... आरएस, एनकेआई... 2आरएस
आंतरिक रिंग के बिना बियरिंग्स विशेष रूप से कॉम्पैक्ट रेडियल आयामों के साथ असर व्यवस्था के लिए अत्यधिक उपयुक्त हैं, यदि शाफ्ट रेसवे को कठोर और ग्राउंड किया जा सकता है।
यदि शाफ्ट को रोलिंग बेयरिंग रेसवे के रूप में कॉन्फ़िगर नहीं किया जा सकता है, तो एक आंतरिक रिंग के साथ बियरिंग्स का उपयोग किया जाता है।
जवानों के साथ मशीनीकृत ठोस सुई रोलर बियरिंग्स विनिर्देशों:
|
शाफ़्ट व्यास |
असर पदनाम |
द्रव्यमान लगभग |
सीमा आयाम परिवार कल्याण |
बेसिक लोड रेटिंग | सीमित गति | ||||||
| वर्तमान कोड | मूल कोड | डी |
परिवार कल्याण एफ |
डी | सी | बी | गतिशील | स्थिर | तेल | ||
| मिमी | जी | मिमी | एन | rpm | |||||||
| आईआर के बिना | |||||||||||
| 14 | आरएनए 4900RS | RNA4900-2RS | 16 | 14 | 22 | 13 | 4560 | 4660 | 13000 | ||
| 16 | आरएनए4901आरएस | आरएनए4901-2आरएस | 18 | 16 | 24 | 13 | 4950 | 5800 | 12000 | ||
| 20 | आरएनए4902आरएस | आरएनए4902-2आरएस | 21.5 | 20 | 28 | 13 | 5980 | 9500 | 10000 | ||
| 22 | आरएनए4903आरएस | आरएनए4903-2आरएस | 23 | 22 | 30 | 13 | 6050 | 10100 | 9000 | ||
| 25 | आरएनए 4904RS | आरएनए4904-2आरएस | 56 | 25 | 37 | 17 | 14900 | 17500 | 7500 | ||
| 30 | आरएनए 4905RS | आरएनए4905-2आरएस | 60 | 30 | 42 | 17 | 16300 | 21500 | 6500 | ||
| 35 | आरएनए 4906RS | आरएनए4906-2आरएस | 69 | 35 | 47 | 17 | 20050 | 24900 | 5500 | ||
| 42 | आरएनए 4907RS | आरएनए4907-2आरएस | 107 | 42 | 55 | 20 | 22500 | 37000 | 4800 | ||
| 48 | आरएनए 4908RS | आरएनए4908-2आरएस | 154 | 48 | 62 | 22 | 33050 | 50900 | 4200 | ||
| 52 | आरएनए 4909RS | आरएनए4909-2आरएस | 157 | 52 | 68 | 22 | 34800 | 56800 | 3900 | ||
| 58 | आरएनए4910RS | आरएनए4910-2आरएस | 160 | 58 | 72 | 22 | 37800 | 61500 | 3500 | ||
| आईआर के साथ | |||||||||||
| 10 | NA4900RS | NA4900-2RS | 24.5 | 10 | 14 | 22 | 13 | 14 | 4560 | 4660 | 13000 |
| 12 | NA4901RS | NA4901-2RS | 27.5 | 12 | 16 | 24 | 13 | 14 | 4950 | 5800 | 12000 |
| 15 | NA4902RS | NA4902-2RS | 37 | 15 | 20 | 28 | 13 | 14 | 5980 | 9500 | 10000 |
| 17 | NA4903RS | NA4903-2RS | 40 | 17 | 22 | 30 | 13 | 14 | 6050 | 10100 | 9000 |
| 20 | NA4904RS | NA4904-2RS | 80 | 20 | 25 | 37 | 17 | 18 | 14900 | 17500 | 7500 |
| 25 | NA4905RS | NA4905-2RS | 89.5 | 25 | 30 | 42 | 17 | 18 | 16300 | 21500 | 6500 |
| 30 | NA4906RS | NA4906-2RS | 104 | 30 | 35 | 47 | 17 | 18 | 20050 | 24900 | 5500 |
| 35 | NA4907RS | NA4907-2RS | 175 | 35 | 42 | 55 | 20 | 21 | 22500 | 37000 | 4800 |
| 40 | NA4908RS | NA4908-2RS | 252 | 40 | 48 | 62 | 22 | 23 | 33050 | 50900 | 4200 |
| 45 | NA4909RS | NA4909-2RS | 290 | 45 | 52 | 68 | 22 | 23 | 34800 | 56800 | 3900 |
| 50 | NA4910RS | NA4910-2RS | 295 | 50 | 58 | 72 | 22 | 23 | 37800 | 61500 | 3500 |
| 55 | NA4911RS | NA4911-2RS | 55 | 80 | 24 | 25 | |||||
| 60 | NA4912RS | NA4912-2RS | 60 | 85 | 25 | 26 | |||||
| 70 | NA4914RS | NA4914-2RS | 70 | 100 | 31 | 32 | |||||
| 69 श्रृंखला | |||||||||||
| 12 | NA6901-2RS | RNA6901-2RS | 12 | 16 | 24 | 22 | 23 | ||||
| 17 | NA6903-2RS | RNA6903-2RS | 17 | 22 | 30 | 23 | 24 | ||||
| 20 | NA6904-2RS | RNA6904-2RS | 20 | 25 | 37 | 30 | 31 | ||||
| 25 | NA6905-2RS | RNA6905-2RS | 25 | 30 | 42 | 30 | 31 | ||||
| 40 | NA6908-2RS | RNA6908-2RS | 40 | 48 | 62 | 40 | 41 | ||||
