उत्पाद विवरण:
|
| नाम: | सुई रोलर और पिंजरे विधानसभा | सुई असर प्रकार: | रोलर और केज असेंबली |
|---|---|---|---|
| लोड दिशा: | रेडियल | बाहरी घेरा: | कोई बाहरी रिंग नहीं |
| रेसवे रिंग पंक्तियों की संख्या: | एक पंक्ति | मानक आकार: | मीट्रिक प्रणाली |
| रोलिंग तत्व सामग्री: | इस्पात | समापन का तरीका: | खुला, कोई मुहर नहीं |
| स्नेहन छेद प्रकार: | कोई छेद नहीं | स्वनिर्धारित: | मानक या अनुकूलित उपलब्ध हैं |
| हाई लाइट: | K55X63X20 सुई रोलर और पिंजरे विधानसभा,स्टील सुई रोलर और पिंजरे विधानसभा,मीट्रिक स्टेनलेस स्टील सुई बीयरिंग |
||

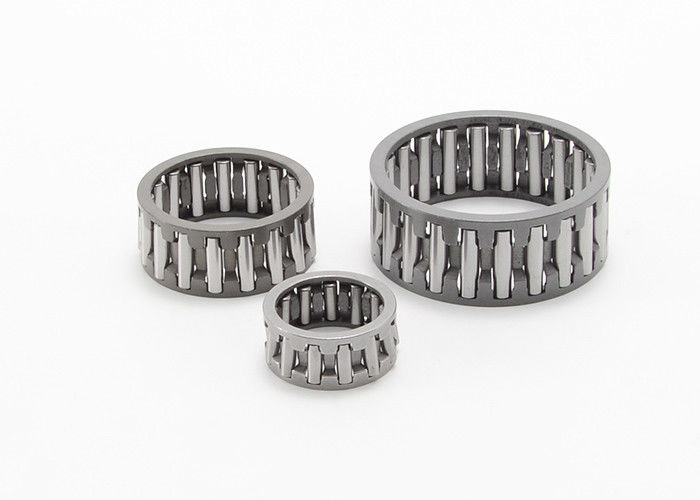

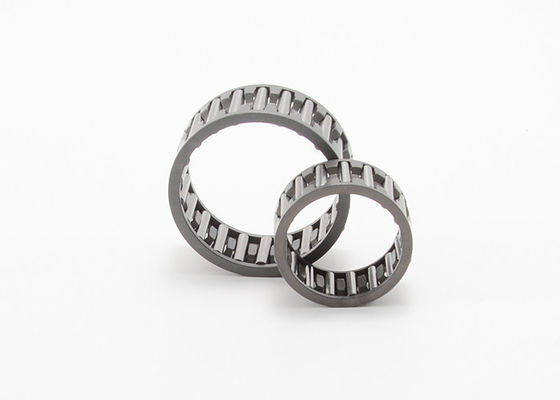

सुई रोलर और केज असेंबली स्टील केज सिंगल रो K55X63X20
पूर्ण पूरक सुई रोलर सेट के अलावा, सुई रोलर और पिंजरे असेंबली सुई रोलर असर का सबसे सरल डिजाइन है।नीडल रोलर और केज असेंबली सिंगल या डबल रो डिजाइन की होती हैं और इनमें एक केज और नीडल रोलर्स होते हैं।चूँकि उनके रेडियल सेक्शन की ऊँचाई सीधे सुई रोलर्स के व्यास से मेल खाती है, सुई रोलर और केज असेंबली सबसे छोटे रेडियल डिज़ाइन लिफाफे के साथ असर व्यवस्था की अनुमति देती हैं।यदि रेसवे उच्च ज्यामितीय सटीकता के लिए निर्मित होते हैं, तो उच्च रेडियल रन-आउट सटीकता प्राप्त की जा सकती है।
चूंकि उनके पास बाहरी रिंग या आंतरिक रिंग नहीं है, वे सीधे शाफ्ट और आवास में चलते हैं।शाफ्ट और हाउसिंग बोर को रोलिंग बेयरिंग रेसवे के रूप में डिज़ाइन किया जाना चाहिए।रेडियल आंतरिक निकासी शाफ्ट और आवास सहनशीलता के साथ-साथ सुई रोलर्स के ग्रेड से प्रभावित होती है।सुई रोलर और पिंजरे की असेंबली को स्नैप रिंग या एबटमेंट शोल्डर के साथ आसन्न निर्माण के एक उपयुक्त डिजाइन के माध्यम से अक्षीय रूप से स्थित होना चाहिए।
रेडियल सुई रोलर और केज असेंबली उच्च रेडियल भार का समर्थन कर सकते हैं और उच्च गति की अनुमति दे सकते हैं।वे एक पिंजरे के असर के गति लाभ के साथ पूर्ण पूरक सुई रोलर असर व्यवस्था के भार वहन क्षमता के लाभों को जोड़ते हैं और माउंट करना आसान है।
सिंगल रो सुई रोलर और केज असेंबली स्टील केज निर्दिष्टीकरण:
|
शाफ़्ट व्यास |
असर पदनाम |
द्रव्यमान लगभग |
सीमा आयाम | बेसिक लोड रेटिंग | सीमित गति | ||||
| वर्तमान कोड | मूल कोड | परिवार कल्याण | डी | सी | गतिशील | स्थिर | तेल | ||
| मिमी | जी | मिमी | एन | rpm | |||||
| 48 | के48X54X19 | 39242/48 | 44 | 48 | 54 | 19 | 30000 | 60500 | 7500 |
| के48X54X25 | 59242/48 | 55 | 48 | 54 | 25 | 31000 | 91000 | 7500 | |
| 50 | के50X55X13.5 | 31 | 50 | 55 | 13.5 | 17500 | 36000 | 7500 | |
| के50X55X17 | 49241/50 | 35 | 50 | 55 | 17 | 21400 | 46500 | 7500 | |
| के50X55X20 | 59241/50 | 39.4 | 50 | 55 | 20 | 26000 | 59500 | 7500 | |
| के50X55X30 | 59243/50 | 59.4 | 50 | 55 | 30 | 38500 | 96500 | 7500 | |
| के50X57X18 | 53.4 | 50 | 57 | 18 | 33000 | 62500 | 7000 | ||
| के50X58X20 | 19244/50 | 64.9 | 50 | 58 | 20 | 35000 | 61500 | 7000 | |
| के50X58X25 | 29244/50 | 81 | 50 | 58 | 25 | 43500 | 80500 | 7000 | |
| 52 | के52X57X12 | 24 | 52 | 57 | 12 | 17500 | 36000 | 7000 | |
| 55 | के55X60X20 | 43.4 | 55 | 60 | 20 | 28000 | 65500 | 6500 | |
| के55X60X27 | 60.5 | 55 | 60 | 27 | 37500 | 96500 | 6500 | ||
| के55X60X30 | 68.6 | 55 | 60 | 30 | 40500 | 10300 | 6500 | ||
| के55X61X20 | 56 | 55 | 61 | 20 | 41000 | 11000 | 6500 | ||
| के55X62X18 | 58.4 | 55 | 62 | 18 | 35000 | 69500 | 6500 | ||
| के55X63X15 | 53 | 55 | 63 | 15 | 24500 | 40500 | 6500 | ||
| के55X63X20 | 19243/55 | 73.3 | 55 | 63 | 20 | 39500 | 73500 | 6500 | |
| के55X63X25 | 29243/55 | 88 | 55 | 63 | 25 | 49500 | 99500 | 6500 | |
| के55X63X32 | 117 | 55 | 63 | 32 | 61500 | 129500 | 6500 | ||
| K55X60X40 जेडडब्ल्यू | 96.5 | 55 | 60 | 40 | 48000 | 132000 | 6500 | ||
| 56 | के56X61X20 | 45 | 56 | 61 | 20 | 27000 | 64500 | 6500 | |
| 58 | के58X63X17 | 42 | 58 | 63 | 17 | 21500 | 63500 | 6000 | |
| के58X64X19 | 53 | 58 | 64 | 19 | 24500 | 77500 | 6000 | ||
| के58X65X18 | 52 | 58 | 65 | 18 | 34500 | 69500 | 6000 | ||
| K58X65X38 जेडडब्ल्यू | 106 | 58 | 65 | 38 | 48500 | 106500 | 6000 | ||
| 60 | के60X65X20 | 49241/60 | 50.5 | 60 | 65 | 20 | 29000 | 71500 | 6000 |
| के60X65X30 | 69241/60 | 71.2 | 60 | 65 | 30 | 42000 | 115500 | 6000 | |
| के60X68X20 | 19243/60 | 79 | 60 | 68 | 20 | 43000 | 84500 | 5500 | |
| के60X68X23 | 94 | 60 | 68 | 23 | 49000 | 100500 | 5500 | ||
| के 60X68X25 | 29243/60 | 97 | 60 | 68 | 25 | 52500 | 110500 | 5500 | |
| के60X68X27 | 98 | 60 | 68 | 27 | 59000 | 120500 | 6000 | ||
| के60X75X42 | 240 | 60 | 75 | 42 | 11300 | 19200 | 5500 | ||
| K60X66X33 जेडडब्ल्यू | 104 | 60 | 66 | 33 | 45500 | 111500 | 6000 | ||
| K60X66X40 जेडडब्ल्यू | 116 | 60 | 66 | 40 | 57500 | 150500 | 5500 | ||
| K60X68X30 जेडडब्ल्यू | 136 | 60 | 68 | 30 | 44000 | 87500 | 5500 | ||
| K60X68X34 जेडडब्ल्यू | 140 | 60 | 68 | 34 | 47500 | 95500 | 5500 | ||
| 62 | K62X70X40 जेडडब्ल्यू | 147.5 | 62 | 70 | 40 | 65500 | 145500 | 5500 | |
| 63 | के63X70X21 | 75 | 63 | 70 | 21 | 45000 | 100500 | 5500 | |
| 64 | के64X70X16 | 53 | 64 | 70 | 16 | 27500 | 59500 | 5500 | |
| 65 | के65X70X20 | 49241/65 | 49 | 65 | 70 | 20 | 30000 | 76500 | 5500 |
| के65X70X30 | 83 | 65 | 70 | 30 | 43500 | 93500 | 5500 | ||
| के65X73X23 | 100 | 65 | 73 | 23 | 45500 | 93500 | 5000 | ||
| के65X73X30 | 39243/65 | 126 | 65 | 73 | 30 | 56500 | 122500 | 5000 | |
| 68 | के68X74X20 | 49241/68 | 65 | 68 | 74 | 20 | 35000 | 83500 | 5000 |
| के68X74X30 | 69241/68 | 97 | 68 | 74 | 30 | 46000 | 117500 | 5000 | |
| K68X74X35 जेडडब्ल्यू | 79241/68 | 116 | 68 | 74 | 35 | 48000 | 124500 | 5000 | |
| के68X75X20 | 120 | 68 | 75 | 32 | 53500 | 127500 | 4500 | ||
| 70 | के70X76X20 | 49241/70 | 70 | 70 | 76 | 20 | 35500 | 85500 | 4500 |
| के70X76X30 | 69241/70 | 100 | 70 | 76 | 30 | 51500 | 138500 | 4500 | |
| के70X78X25 | 29243/70 | 115 | 70 | 78 | 25 | 51500 | 111500 | 4500 | |
| के70X78X30 | 39243/70 | 136 | 70 | 78 | 30 | 59500 | 134500 | 4500 | |
| के70X80X30 | 29244/70 | 150 | 70 | 80 | 30 | 72500 | 147500 | 4500 | |
| K70X78X46 जेडडब्ल्यू | 230 | 70 | 78 | 46 | 77500 | 18800 | 4500 | ||
| 72 | के72X80X20 | 19243/72 | 94 | 72 | 80 | 20 | 41000 | 84500 | 4500 |
| 73 | के73X79X20 | 69 | 73 | 79 | 20 | 36500 | 99500 | 4500 | |
| 75 | के75X81X20 | 49241/75 | 72 | 75 | 81 | 20 | 37000 | 93500 | 4500 |
| के75X81X30 | 69241/75 | 106 | 75 | 81 | 30 | 51500 | 142000 | 4500 | |
| के75X83X23 | 113 | 75 | 83 | 23 | 49500 | 108000 | 4000 | ||
| के75X83X30 | 39243/75 | 147 | 75 | 83 | 30 | 91500 | 142000 | 4000 | |
| K75X83X35 जेडडब्ल्यू | 49243/75 | 165 | 75 | 83 | 35 | 62500 | 146500 | 4000 | |
| K75X83X40 जेडडब्ल्यू | 59243/75 | 190 | 75 | 83 | 40 | 72500 | 176500 | 4000 | |
| 80 | के80एक्स86एक्स20 | 49241/80 | 76 | 80 | 86 | 20 | 38000 | 97500 | 4000 |
| के80एक्स86एक्स30 | 69241/80 | 114 | 80 | 86 | 30 | 55500 | 158500 | 4000 | |
| के80एक्स88एक्स30 | 39243/80 | 141 | 80 | 88 | 30 | 71500 | 178500 | 4000 | |
| K80X88X40 जेडडब्ल्यू | 59243/80 | 204 | 80 | 88 | 40 | 75500 | 191500 | 4000 | |
| K80X88X46 जेडडब्ल्यू | 69243/80 | 235 | 80 | 88 | 46 | 87500 | 23000 | 4000 | |
| 85 | के85एक्स92एक्स20 | 29241/85 | 96 | 85 | 92 | 20 | 44000 | 107500 | 3500 |
| 90 | के90एक्स97एक्स20 | 29241/90 | 103 | 90 | 97 | 20 | 44500 | 112500 | 3000 |
| के90एक्स98एक्स27 | 150 | 90 | 98 | 27 | 60500 | 149500 | 3000 | ||
| के90एक्स98एक्स30 | 39242/90 | 172 | 90 | 98 | 30 | 67500 | 171500 | 3000 | |
| 95 | K95X102X20 | 29241/95 | 110 | 95 | 102 | 20 | 45500 | 122500 | 2900 |
| K95X103X30 जेडडब्ल्यू | 39242/95 | 177 | 95 | 103 | 30 | 68500 | 179500 | 2900 | |
| K95X103X40 जेडडब्ल्यू | 59242/95 | 250 | 95 | 103 | 40 | 82500 | 227500 | 2900 | |
| 100 | के100X107X21 | 120 | 100 | 107 | 21 | 47500 | 126500 | 2700 | |
| के100X108X27 | 176 | 100 | 108 | 27 | 56500 | 142500 | 2700 | ||
| के100X108X30 | 39242/100 | 190 | 100 | 108 | 30 | 70500 | 187500 | 2700 | |
| 105 | के105X112X21 | 123 | 105 | 112 | 21 | 47000 | 126500 | 2500 | |
| के105X113X30 | 39242/105 | 198 | 105 | 113 | 30 | 71500 | 196500 | 2500 |
| 110 | के110X117X24 | 146 | 110 | 117 | 24 | 55500 | 157500 | 2300 | |
| के110X118X30 | 39244/110 | 217 | 110 | 118 | 30 | 77500 | 218500 | 2300 | |
| 115 |
के115X123X27 |
200 | 115 | 123 | 27 | 63000 | 170000 | 4100 | |
| के115X125X35 | 115 | 125 | 35 | 63000 | 170000 | 4100 | |||
| के115X125X40 | 115 | 125 | 40 | 65000 | 175000 | 4100 | |||
| 120 | के120X127X24 | 165 | 120 | 127 | 24 | 59000 | 174000 | 4000 | |
| 125 | K125X133X35 | 275 | 125 | 133 | 35 | 86000 | 260000 | 3800 | |
| 130 | के130X137X24 | 170 | 130 | 137 | 24 | 61000 | 186000 | 3700 | |
| 145 | के145X153X26 | 262 | 145 | 153 | 26 | 74000 | 225000 | 3300 | |
| 155 | के155X163X26 | 265 | 155 | 163 | 26 | 75000 | 236000 | 3100 | |
| 160 | के160X170X46 | 550 | 160 | 170 | 46 | 152000 | 510000 | 3000 | |
| 165 | के165X173X26 | 320 | 165 | 173 | 26 | 81000 | 265000 | 3000 | |
| 175 | के175X183X32 | 400 | 175 | 183 | 32 | 99000 | 350000 | 2700 | |
| 185 | के185X195X37 | 607 | 185 | 195 | 37 | 128000 | 425000 | 2600 | |
| 195 | के195X205X37 | 620 | 195 | 205 | 37 | 133000 | 450000 | 2500 | |
| 210 | K210X220X42 | 740 | 210 | 220 | 42 | 154000 | 560000 | 2300 | |
| 220 | K220X230X42 | 790 | 220 | 230 | 42 | 158000 | 590000 | 2200 | |
| 240 | K240X250X42 | 850 | 240 | 250 | 42 | 164000 | 630000 | 2000 | |
| 265 | K265X280X50 | 1810 | 265 | 280 | 50 | 255000 | 860000 | 1800 |
