उत्पाद विवरण:
|
| नाम: | स्टेनलेस स्टील से बने असर आवेषण के साथ प्लास्टिक आवास | टाइप: | एसएस-यूसीटीपीएल201, एसएस-यूसीटीपीएल202, एसएस-यूसीटीपीएल203, एसएस-यूसीटीपीएल204, एसएस-यूसीटीपीएल205, |
|---|---|---|---|
| घर निर्माण की सामग्री: | पीबीटी ग्लास भरा थर्माप्लास्टिक पॉलियामाइड | बियरिंग्स की सामग्री डालें: | स्टेनलेस स्टील एआईएसआई 440 सी, स्टेनलेस स्टील 420, स्टेनलेस स्टील 304 |
| आवास का प्रकार: | केवल इकाई | बढ़ते विधि: | ग्रब पेंच |
| मानक का अनुपालन: | आईएसओ, जिस, उत्तर अमेरिकी मानक | अनुप्रयोग: | खाद्य प्रसंस्करण, बॉटलिंग और पैकेजिंग मशीन, रासायनिक प्रसंस्करण और पूल और समुद्री अनुप्रयोग |
| हाई लाइट: | 2 बोल्ट निकला हुआ किनारा घुड़सवार तकिया ब्लॉक बीयरिंग,4 बोल्ट निकला हुआ किनारा घुड़सवार तकिया ब्लॉक बीयरिंग,स्टेनलेस स्टील तकिया ब्लॉक असर निकला हुआ किनारा प्रकार |
||

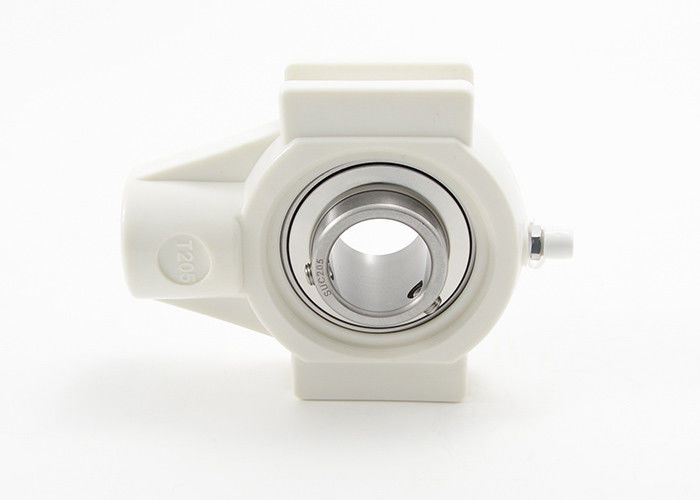

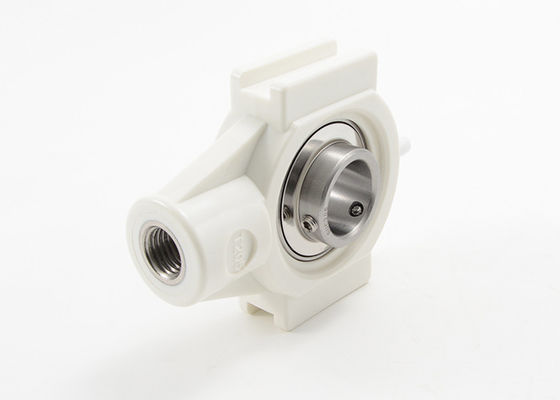

स्टेनलेस स्टील SSUCTPL204 से बने बियरिंग इंसर्ट्स के साथ प्लास्टिक हाउसिंग
SS-UCTPL2 सीरीज की रेडियल इंसर्ट बॉल बेयरिंग हाउसिंग यूनिट में प्लास्टिक T2 से बनी हाउसिंग यूनिट और पहले से स्थापित स्टेनलेस स्टील बियरिंग इन्सर्ट SS-UC2 शामिल हैं।रेडियल बेयरिंग हाउसिंग के रूप में डिज़ाइन हाउसिंग के विस्थापन की अनुमति देता है।आवास प्लास्टिक से बना है।शाफ्ट पर आंतरिक रिंग को माउंट करने के लिए बियरिंग इंसर्ट में ग्रब स्क्रू के साथ एक विस्तारित इनर रिंग है।स्थिर मिसलिग्न्मेंट की क्षतिपूर्ति 2° के कोण तक की जा सकती है।
उपलब्ध सामग्री:
· 420 स्टेनलेस इन्सर्ट बॉल बेयरिंग, 420 स्टेनलेस रेस और बॉल।
· 440 स्टेनलेस इन्सर्ट बॉल बेयरिंग, 440 स्टेनलेस रेस और बॉल
इन रखरखाव-मुक्त प्लास्टिक तकिया ब्लॉकों में उत्कृष्ट यांत्रिक शक्ति, कठोरता और आयामी स्थिरता होती है और कभी जंग या खुरचना नहीं होती है।जब एक स्टेनलेस इन्सर्ट बॉल बेयरिंग के साथ डाला जाता है, तो वे आज की पेशकश की गई किसी भी माउंटेड यूनिट की तुलना में बेहतर संक्षारण प्रतिरोध प्रदान करते हैं।
मुख्य रूप से अनुप्रयोग:
स्टेनलेस स्टील SSUCTPL2 श्रृंखला विनिर्देशों से बने असर आवेषण के साथ प्लास्टिक आवास:
|
असर इकाई भाग संख्या |
बोर दीया | आयाम (मिमी) |
आवास
वजन (किग्रा) |
बोल्ट का आकार |
||||||||||
| डी | एक | सी |
डी |
एच |
एम |
टी |
वि | डब्ल्यू |
द्वि |
एन | ||||
| में | मिमी | |||||||||||||
| एसएस-यूसीटीपीएल201 |
1/2 |
12 | 101.5 | 27.5 | 12 | 64 | 76 | 35 | 88 | 47 | 31 | 12.7 | 0.16 | एम 16 |
| एसएस-UCTPL202 |
9/16 5/8 |
15 | 101.5 | 27.5 | 12 | 64 | 76 | 35 | 88 | 47 | 31 | 12.7 | 0.16 | एम 16 |
| एसएस-UCTPL203 |
11/16 |
17 | 101.5 | 27.5 | 12 | 64 | 76 | 35 | 88 | 47 | 31 | 12.7 | 0.16 | एम 16 |
| एसएस-UCTPL204 | 3/4 | 20 | 101.5 | 27.5 | 12 | 64 | 76 | 35 | 88 | 47 | 31 | 12.7 | 0.16 | एम 16 |
| एसएस-UCTPL205 | 13/16 7/8 15/16 1 | 25 | 101.5 | 27.5 | 12 | 64 | 76 | 35 | 88 | 47 | 34.1 | 14.3 | 0.17 | एम 16 |
| एसएस-UCTPL206 | 1-1/16 1-1/8 1-3/16 1-1/4 | 30 | 125.5 | 34.5 | 12 | 76 | 89 | 40 | 102 | 63 | 38.1 | 15.9 | 0.22 | एम 16 |
| एसएस-UCTPL207 | 1-1/4 1-5/16 1-3/8 1-7/16 | 35 | 125 | 34.5 | 12 | 76 | 89 | 40 | 102 | 63 | 42.9 | 17.5 | 0.26 | एम 16 |
| एसएस-यूसीटीपीएल208 | 1-1/2 1-9/16 | 40 | 140 | 38.5 | 16 | 85 | 102 | 39.5 | 114 | 80 | 49.2 | 19 | 0.38 | एम 16 |
| एसएस-UCTPL209 | 1-5/8 1-11/16 1-3/4 | 45 | 149 | 40 | 16 | 90 | 102 | 50 | 117 | 85 | 49.2 | 19 | 0.48 | M20 |
| एसएस-UCTPL210 | 1-13/16 1-7/8 1-15/16 2 | 50 | 149 | 40 | 16 | 90 | 102 | 50 | 117 | 85 | 51.6 | 19 | 0.52 | M20 |
|
भार का तरीका |
लोड रेटिंग (एन) |
||||||
| टिपो प्रकार | 204 | 205 | 206 | 207 | 208 | 209 | 210 |
|
|
14800 |
15500 |
15800 |
16500 |
17300 |
18210 |
18860 |
|
|
3930 |
4530 |
5100 |
6500 |
7800 |
8710 |
9750 |
|
|
8500 |
10350 |
10900 |
11300 |
12150 |
12900 |
13550 |
|
|
40770 |
45300 |
46100 |
44100 |
42800 |
44230 |
44880 |
