उत्पाद विवरण:
|
| नाम: | एकल पंक्ति रेडियल बेलनाकार रोलर बियरिंग्स | टाइप: | पूर्ण पूरक, SL1829 श्रृंखला |
|---|---|---|---|
| असर डिजाइन: | फुल कॉम्प्लीमेंट रोलर सेट, सिंगल रो, सेमी-लोकेटिंग बियरिंग, बाहरी रिंग पर 1 रिब, इनर रिंग पर 2 रिब | असर सामग्री: | असर स्टील 100Cr6, GCr15, AISI 52100 |
| इंच/मीट्रिक: | मीट्रिक श्रृंखला | सील: | खुला, पिंजरे रहित |
| रेडियल आंतरिक निकासी: | सामान्य | रोलिंग तत्व की पंक्तियाँ: | 1 (एकल पंक्ति) |
| हाई लाइट: | बेजान बेलनाकार रोलर असर,असर रोलर बेलनाकार SL182912-B-XL |
||

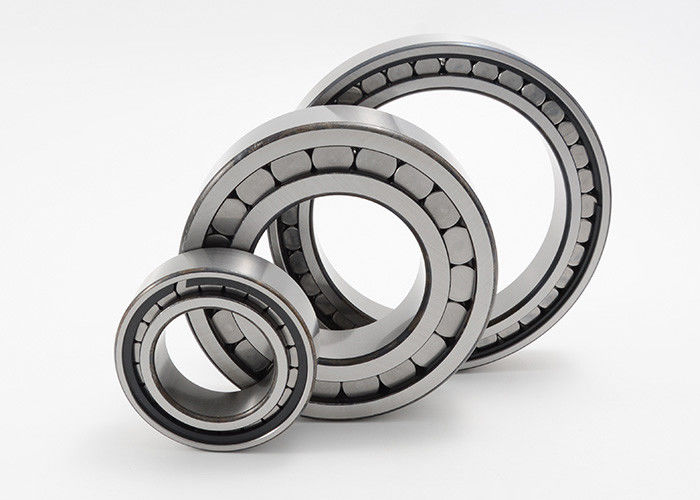

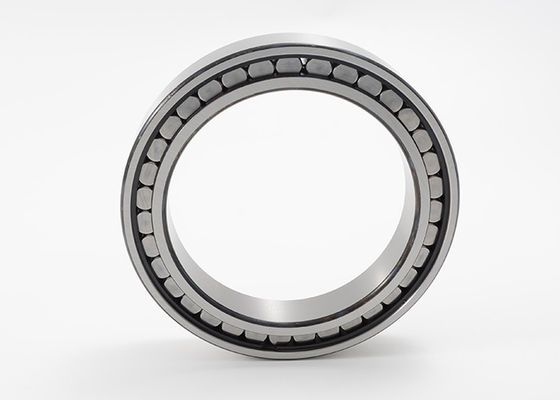

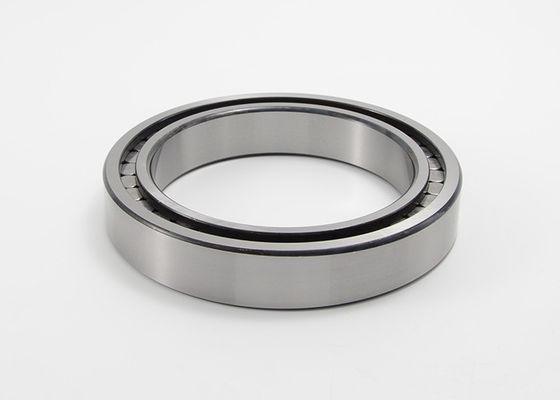

एकल पंक्ति बेलनाकार रोलर बियरिंग्स पूर्ण पूरक SL182912-B-XL NCF2912V
एकल पंक्ति पूर्ण पूरक बेलनाकार रोलर बीयरिंग में रिब-निर्देशित बेलनाकार रोलर्स के साथ ठोस बाहरी और आंतरिक रिंग होते हैं।चूंकि इन बीयरिंगों में रोलिंग तत्वों की सबसे बड़ी संख्या होती है, इसलिए उनके पास अत्यधिक उच्च रेडियल भार क्षमता, उच्च कठोरता होती है और विशेष रूप से कॉम्पैक्ट डिज़ाइन के लिए उपयुक्त होती है।हालांकि, कीनेमेटिक स्थितियों के कारण, वे पिंजरे के साथ बेलनाकार रोलर बीयरिंग का उपयोग करते समय संभव उच्च गति प्राप्त नहीं करते हैं।
एकल पंक्ति पूर्ण पूरक बेलनाकार रोलर बीयरिंग सेमी-लोकेटिंग बियरिंग्स के रूप में हैं।
सेमी-लोकेटिंग बियरिंग्स:
सेमी-लोकेटिंग बियरिंग्स SL1818 (आयाम श्रृंखला 18), SL1829 (आयाम श्रृंखला 29), SL1830 (आयाम श्रृंखला 30), SL1822 (आयाम श्रृंखला 22) और SL1923 (आयाम श्रृंखला 23) के रूप में एकल पंक्ति डिज़ाइन में उपलब्ध हैं।वे न केवल उच्च रेडियल बलों का समर्थन कर सकते हैं, बल्कि एक दिशा में अक्षीय बलों का भी समर्थन कर सकते हैं और इसलिए शाफ्ट को एक दिशा में अक्षीय रूप से निर्देशित कर सकते हैं।वे विपरीत दिशा में नॉन-लोकेटिंग बियरिंग्स के रूप में कार्य करते हैं।
श्रृंखला SL1923 में आंतरिक रिंग पर केवल एक रिब और एक सेल्फ-रिटेनिंग रोलिंग एलिमेंट सेट है।नतीजतन, आंतरिक रिंग को असर से हटाया जा सकता है।यह फिटिंग और डिसमेंटलिंग को काफी आसान बनाता है।
सीलिंग:
बेलनाकार रोलर बीयरिंग एक खुले डिजाइन में आपूर्ति की जाती हैं।
स्नेहन:
उन्हें ग्रीज़ की आपूर्ति नहीं की जाती है और अंत चेहरों के माध्यम से तेल या ग्रीज़ के साथ चिकनाई की जा सकती है।
एकल पंक्ति पूर्ण पूरक बेलनाकार रोलर बियरिंग्स SL1829 श्रृंखला निर्दिष्टीकरण:
|
असर कोड |
आयाम | लोड हो रहा है रेटिंग | सीमित गति | द्रव्यमान | ||||||||||
| डी | डी | बी | d1 | डी1 | इ | एस | rmin | दीन। | स्टेट। | थकान सीमा भार | सीमित गति | संदर्भ गति | ||
| करोड़ | कोर | कुर | एनजी | नायब | ||||||||||
| मिमी | के.एन. | rpm | किलोग्राम | |||||||||||
| SL182912 | 60 | 85 | 16 | 69 | 74.4 | 78.55 | 1 | 1 | 63 | 76 | 13.7 | 4550 | 2900 | 0.29 |
| SL182913 | 65 | 90 | 16 | 75.7 | 81 | 85.24 | 1 | 1 | 67 | 84 | 15.1 | 4150 | 2550 | 0.31 |
| SL182914 | 70 | 100 | 19 | 81.2 | 87.8 | 92.31 | 1 | 1 | 88 | 111 | 188 | 3850 | 2550 | 0.49 |
| SL182915 | 75 | 105 | 19 | 86.3 | 92.8 | 97.41 | 1 | 1 | 91 | 119 | 20.1 | 3600 | 2370 | 0.52 |
| SL182916 | 80 | 110 | 19 | 91.4 | 98 | 102.51 | 1 | 1 | 94 | 1260 | 21.4 | 3450 | 2220 | 0.55 |
| एसएल182917 | 85 | 120 | 22 | 96.4 | 105 | 109.58 | 1 | 1.1 | 118 | 159 | 25.5 | 3200 | 2200 | 0.81 |
| एसएल182918 | 90 | 125 | 22 | 102 | 110.7 | 115.75 | 1 | 1.1 | 122 | 169 | 26.5 | 3050 | 2050 | 0.84 |
| SL182919 | 95 | 130 | 22 | 106.7 | 117 | 122.25 | 1 | 1.1 | 132 | 177 | 27.5 | 2900 | 1940 | 0.86 |
| SL182920 | 100 | 140 | 24 | 113.4 | 125.7 | 130.95 | 1.5 | 1.1 | 152 | 203 | 31.5 | 2700 | 1870 | 1.14 |
| एसएल182922 | 110 | 150 | 24 | 124 | 136.2 | 141.5 | 1.5 | 1.1 | 155 | 213 | 34 | 2490 | 1710 | 1.23 |
| एसएल182924 | 120 | 165 | 27 | 134.8 | 154.3 | 149 | 1.5 | 1.1 | 199 | 285 | 45.5 | 2290 | 1590 | 1.73 |
| एसएल182926 | 130 | 180 | 30 | 146 | 161.1 | 167.15 | 2 | 1.5 | 238 | 350 | 54 | 2110 | 1500 | 2.33 |
| एसएल182928 | 140 | 190 | 30 | 157 | 174 | 180 | 2 | 1.5 | 260 | 375 | 57 | 1960 | 1370 | 2.42 |
| SL182930 | 150 | 210 | 36 | 169 | 189.6 | 196.75 | 2.5 | 2 | 340 | 480 | 73 | 1810 | 1360 | 3.77 |
| एसएल182932 | 160 | 220 | 36 | 179.7 | 200.5 | 207.6 | 2.5 | 2 | 350 | 510 | 77 | 1710 | 1270 | 4 |
| SL182934 | 170 | 230 | 36 | 190.6 | 211.3 | 218.45 | 2.5 | 2 | 365 | 540 | 80 | 1610 | 1190 | 4.3 |
| एसएल182936 | 180 | 250 | 42 | 200.7 | 224 | 231.85 | 2.5 | 2 | 455 | 680 | 100 | 1530 | 1150 | 6.2 |
| एसएल182938 | 190 | 260 | 42 | 211.5 | 238.5 | 244.15 | 2 | 2 | 510 | 770 | 112 | 1450 | 1030 | 6.5 |
| SL182940 | 200 | 280 | 48 | 225.5 | 252.4 | 261.6 | 3 | 2.1 | 610 | 940 | 134 | 1360 | 950 | 9.1 |
| एसएल182944 | 220 | 300 | 48 | 246.3 | 273.2 | 282.45 | 3 | 2.1 | 650 | 1030 | 144 | 1250 | 840 | 9.9 |
| एसएल182948 | 240 | 320 | 48 | 267.5 | 294.4 | 303.7 | 3 | 2.1 | 600 | 1120 | 124 | 1150 | 750 | 10.6 |
| एसएल182952 | 260 | 360 | 60 | 291.5 | 323.4 | 333.7 | 5 | 2.1 | 780 | 1450 | 160 | 1060 | 690 | 18.5 |
| एसएल182956 | 280 | 380 | 60 | 314 | 348.5 | 359.5 | 3.5 | 2.1 | 910 | 1710 | 184 | 980 | 590 | 19.7 |
| SL182960 | 300 | 420 | 72 | 338 | 376.9 | 389.45 | 5 | 3 | 1170 | 2200 | 235 | 910 | 540 | 31.2 |
| एसएल182964 | 320 | 440 | 72 | 358.5 | 397.4 | 409.85 | 5 | 3 | 1210 | 2340 | 246 | 860 | 495 | 32.9 |
| एसएल182968 | 340 | 460 | 72 | 379 | 418.7 | 430.2 | 5 | 3 | 1250 | 2470 | 255 | 810 | 460 | 34.7 |
| एसएल182972 | 360 | 480 | 72 | 399.5 | 438.6 | 450.6 | 5 | 3 | 1280 | 2600 | 265 | 770 | 430 | 36.4 |
| एसएल182976 | 380 | 520 | 82 | 426 | 472.1 | 486.7 | 5 | 4 | 1660 | 3300 | 335 | 720 | 380 | 52.1 |
| SL182980 | 400 | 540 | 82 | 450 | 496.1 | 510.85 | 5 | 4 | 1710 | 3500 | 350 | 690 | 350 | 54.3 |
| एसएल182984 | 420 | 560 | 82 | 462 | 509 | 522.95 | 5 | 4 | 1730 | 3600 | 355 | 670 | 340 | 56.9 |
| एसएल182988 | 440 | 600 | 95 | 490 | 544.6 | 562 | 7 | 4 | 2090 | 4100 | 4050 | 630 | 325 | 78.1 |
| एसएल182992 | 460 | 620 | 95 | 504 | 559.6 | 576.3 | 7 | 4 | 2130 | 4250 | 410 | 610 | 310 | 81.1 |
| एसएल182996 | 480 | 650 | 100 | 538 | 596.6 | 614.75 | 7 | 5 | 2390 | 4800 | 460 | 570 | 280 | 94.7 |
| SL1829/500 | 500 | 670 | 100 | 553 | 612.7 | 630 | 7 | 5 | 2430 | 4950 | 470 | 560 | 270 | 98.3 |
