उत्पाद विवरण:
|
| नाम: | एकल पंक्ति पूर्ण पूरक बेलनाकार रोलर बीयरिंग | बोर प्रकार: | सीधे, बेलनाकार बोर |
|---|---|---|---|
| पंक्तियों की संख्या: | 1 | सामग्री: | 100Cr6, GCr15, AISI 52100 |
| रिंग पृथक्करण: | गैर वियोज्य | निकला हुआ किनारा: | 2 रिब इनर रिंग |
| इंच - मीट्रिक: | मीट्रिक | स्नेहक: | हाँ |
| तापमान रेंज आपरेट करना: | -30 से +120 डिग्री सेल्सियस | खत्म / कोटिंग: | अनकोटेड |
| समापन का तरीका: | खुला हुआ | आंतरिक निकासी: | ग्रुप एन (सामान्य आंतरिक प्ले सीएन) |
| हाई लाइट: | SL182204 एकल पंक्ति बेलनाकार रोलर असर,एकल पंक्ति बेलनाकार रोलर असर पूर्ण पूरक,एकल पंक्ति सीधे बोर असर |
||

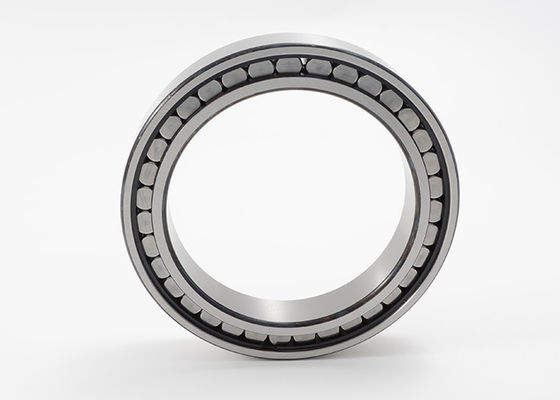

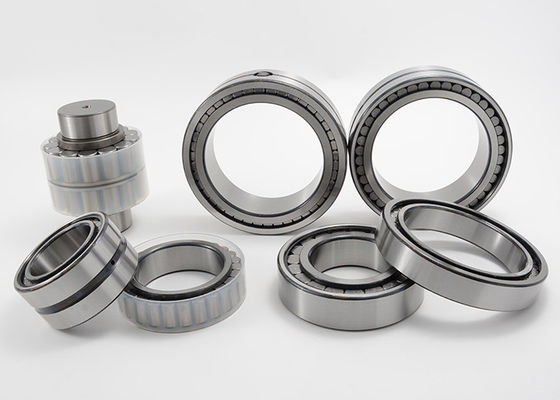

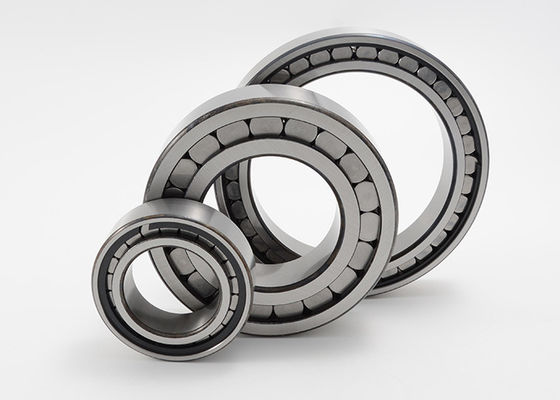

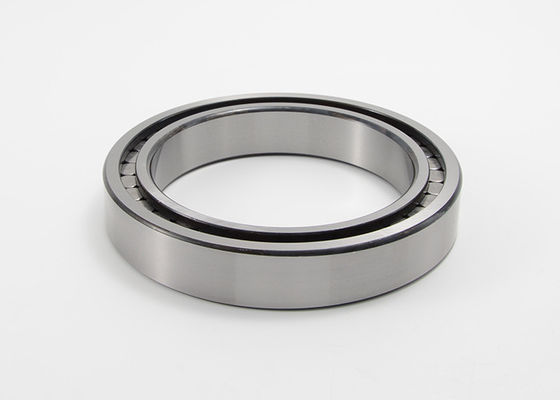

एकल पंक्ति पूर्ण पूरक बेलनाकार रोलर असर सीधे बोर SL182204
एकल पंक्ति पूर्ण पूरक बेलनाकार रोलर बीयरिंग में रिब-निर्देशित बेलनाकार रोलर्स के साथ ठोस बाहरी और आंतरिक रिंग होते हैं।चूंकि इन बीयरिंगों में रोलिंग तत्वों की सबसे बड़ी संख्या होती है, इसलिए उनके पास अत्यधिक उच्च रेडियल भार क्षमता, उच्च कठोरता होती है और विशेष रूप से कॉम्पैक्ट डिज़ाइन के लिए उपयुक्त होती है।हालांकि, कीनेमेटिक स्थितियों के कारण, वे पिंजरे के साथ बेलनाकार रोलर बीयरिंग का उपयोग करते समय संभव उच्च गति प्राप्त नहीं करते हैं।
एकल पंक्ति पूर्ण पूरक बेलनाकार रोलर बीयरिंग सेमी-लोकेटिंग बियरिंग्स के रूप में हैं।
सेमी-लोकेटिंग बियरिंग्स:
सेमी-लोकेटिंग बियरिंग्स SL1818 (आयाम श्रृंखला 18), SL1829 (आयाम श्रृंखला 29), SL1830 (आयाम श्रृंखला 30), SL1822 (आयाम श्रृंखला 22) और SL1923 (आयाम श्रृंखला 23) के रूप में एकल पंक्ति डिज़ाइन में उपलब्ध हैं।वे न केवल उच्च रेडियल बलों का समर्थन कर सकते हैं, बल्कि एक दिशा में अक्षीय बलों का भी समर्थन कर सकते हैं और इसलिए शाफ्ट को एक दिशा में अक्षीय रूप से निर्देशित कर सकते हैं।वे विपरीत दिशा में नॉन-लोकेटिंग बियरिंग्स के रूप में कार्य करते हैं।
श्रृंखला SL1923 में आंतरिक रिंग पर केवल एक रिब और एक सेल्फ-रिटेनिंग रोलिंग एलिमेंट सेट है।नतीजतन, आंतरिक रिंग को असर से हटाया जा सकता है।यह फिटिंग और डिसमेंटलिंग को काफी आसान बनाता है।
सीलिंग:
बेलनाकार रोलर बीयरिंग एक खुले डिजाइन में आपूर्ति की जाती हैं।
स्नेहन:
उन्हें ग्रीज़ की आपूर्ति नहीं की जाती है और अंत चेहरों के माध्यम से तेल या ग्रीज़ के साथ चिकनाई की जा सकती है।
परिचालन तापमान:
पूर्ण पूरक बेलनाकार रोलर बीयरिंग -30 डिग्री सेल्सियस से +120 डिग्री सेल्सियस तक तापमान के संचालन के लिए उपयुक्त हैं।
MOUETTE अधिक इंटरचेंज टेबल, fag बेलनाकार रोलर बीयरिंग, nsk बेलनाकार रोलर बीयरिंग, टिमकेन बेलनाकार रोलर बीयरिंग, ina बेलनाकार रोलर बीयरिंग प्रदान करता है।
एकल पंक्ति पूर्ण पूरक बेलनाकार रोलर बियरिंग्स SL1822 श्रृंखला विवरण:
| असर कोड | आयाम | लोड हो रहा है रेटिंग | सीमित गति | द्रव्यमान | ||||||||||
| डी | डी | बी | d1 | डी1 | इ | एस | rmin | दीन। | स्टेट। | थकान सीमा भार | सीमित गति | संदर्भ गति | ||
| करोड़ | कोर | कुर | एनजी | नायब | ||||||||||
| मिमी | के.एन. | rpm | किलोग्राम | |||||||||||
| SL182204 | 20 | 47 | 18 | 30.3 | 36.9 | 41.47 | 1 | 1 | 45.5 | 37 | 6.1 | 9700 | 6500 | 0.16 |
| SL182205 | 25 | 52 | 18 | 35.5 | 41.9 | 46.52 | 1 | 1 | 51 | 44.5 | 7.4 | 8400 | 5500 | 0.18 |
| एसएल182206 | 30 | 62 | 20 | 42 | 50.6 | 55.19 | 1 | 1 | 70 | 64 | 10.2 | 7000 | 4550 | 0.3 |
| एसएल182207 | 35 | 72 | 23 | 47 | 59.3 | 63.97 | 1 | 1.1 | 88 | 78 | 12.7 | 6100 | 4250 | 0.44 |
| एसएल182208 | 40 | 80 | 23 | 54 | 66.3 | 70.94 | 1 | 1.1 | 97 | 91 | 14.9 | 5400 | 3650 | 0.55 |
| SL182209 | 45 | 85 | 23 | 57.5 | 69.8 | 74.43 | 1 | 1.1 | 101 | 98 | 16 | 5100 | 3450 | 0.59 |
| SL182210 | 50 | 90 | 23 | 64.4 | 76.7 | 81.4 | 1 | 1.1 | 109 | 111 | 18.1 | 4600 | 3000 | 0.64 |
| SL182211 | 55 | 100 | 25 | 70 | 84.1 | 88.81 | 1 | 1.5 | 140 | 148 | 25 | 4200 | 2700 | 0.87 |
| एसएल182212 | 60 | 110 | 28 | 76.8 | 93.9 | 99.17 | 1.5 | 1.5 | 169 | 176 | 31 | 3800 | 2550 | 1.18 |
| एसएल182213 | 65 | 120 | 31 | 82.3 | 100.7 | 106.25 | 1.5 | 1.5 | 198 | 210 | 37 | 3550 | 2480 | 1.57 |
| एसएल182214 | 70 | 125 | 31 | 87 | 105.2 | 111.45 | 1.5 | 1.5 | 181 | 223 | 32 | 3350 | 2340 | 1.66 |
| SL182215 | 75 | 130 | 31 | 91.8 | 110 | 116.2 | 1.5 | 1.5 | 187 | 236 | 33.5 | 3200 | 2210 | 1.75 |
| एसएल182216 | 80 | 140 | 33 | 98.6 | 119.3 | 126.3 | 1.5 | 2 | 223 | 280 | 38.5 | 3000 | 2040 | 2.15 |
| एसएल182217 | 85 | 150 | 36 | 104.4 | 126.3 | 133.75 | 1.5 | 2 | 255 | 320 | 44.5 | 2800 | 2000 | 2.74 |
| एसएल182218 | 90 | 160 | 40 | 110.2 | 133.3 | 141.15 | 2.5 | 2 | 285 | 365 | 51 | 2650 | 1990 | 3.48 |
| एसएल182219 | 95 | 170 | 43 | 122 | 147.3 | 155.95 | 2.5 | 2.1 | 330 | 425 | 58 | 2410 | 1780 | 4.17 |
| एसएल182220 | 100 | 180 | 46 | 127.5 | 154.3 | 163.35 | 2.5 | 2.1 | 390 | 510 | 70 | 2300 | 1700 | 5.13 |
| एसएल182222 | 110 | 200 | 53 | 137 | 168 | 177.6 | 4 | 2.1 | 450 | 580 | 78 | 2130 | 1720 | 7.24 |
| एसएल182224 | 120 | 215 | 58 | 150.7 | 183 | 192.9 | 4 | 2.1 | 530 | 720 | 95 | 1950 | 1500 | 9.08 |
| एसएल182226 | 130 | 230 | 64 | 162.3 | 197 | 207.75 | 5 | 3 | 620 | 850 | 110 | 1810 | 1360 | 11.25 |
| एसएल182228 | 140 | 250 | 68 | 173.9 | 211.1 | 222.55 | 5 | 3 | 720 | 1000 | 127 | 1690 | 1230 | 14.47 |
| SL182230 | 150 | 270 | 73 | 185.5 | 225.2 | 237.35 | 6 | 3 | 820 | 1160 | 147 | 1580 | 1130 | 18.43 |
| एसएल182232 | 160 | 290 | 80 | 208.7 | 253.4 | 267.1 | 6 | 3 | 1020 | 1470 | 178 | 1410 | 920 | 23 |
| एसएल182234 | 170 | 310 | 86 | 220.3 | 267.4 | 281.9 | 7 | 4 | 1140 | 1660 | 199 | 1330 | 870 | 28.65 |
| एसएल182236 | 180 | 320 | 86 | 232.4 | 279.5 | 294 | 7 | 4 | 1180 | 1760 | 208 | 1270 | 800 | 29.8 |
| एसएल182238 | 190 | 340 | 92 | 243.5 | 295.5 | 311.5 | 9 | 4 | 1300 | 1900 | 223 | 1210 | 770 | 35.65 |
| एसएल182240 | 200 | 360 | 98 | 246.6 | 302.4 | 319.4 | 9 | 4 | 1410 | 2010 | 235 | 1180 | 770 | 43.12 |
