उत्पाद विवरण:
|
| नाम: | भारी स्टड बेलनाकार इंच श्रृंखला कैम अनुयायी पेचकश खांचा | सामग्री: | असर स्टील / स्टेनलेस स्टील |
|---|---|---|---|
| माउंटिंग फ़ीचर: | पेचकश स्लॉट | आकार सीमा: | इंच श्रृंखला (इंच में आयुध डिपो) |
| बुनियादी निर्माण प्रकार: | बेलनाकार | रोलिंग तत्व: | पूर्ण पूरक सुई रोलर्स |
| स्टड प्रकार: | भारी स्टड | सील प्रकार: | मुहरबंद / कोई मुहर नहीं / अनुकूलित |
| स्नेहन छेद स्थान: | स्टड साइड | सतह खत्म: | ब्लैक ऑक्साइड खत्म |
| हाई लाइट: | बेलनाकार स्टड प्रकार कैम अनुयायी,स्टड प्रकार कैम अनुयायी स्टेनलेस स्टील,स्क्रूड्राइवर स्लॉट कैम शाफ्ट अनुयायी |
||

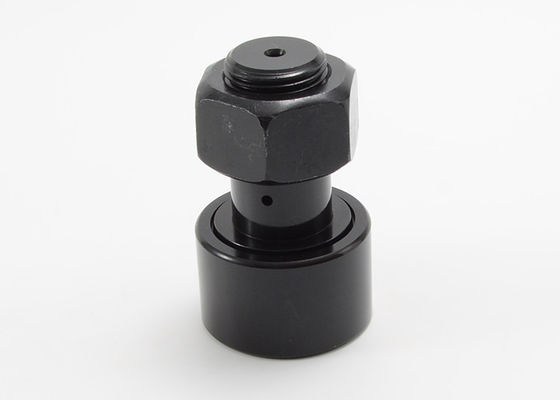

भारी स्टड बेलनाकार इंच कैम अनुयायी स्क्रूड्राइवर स्लॉट सीएफएच 1 1/8 सीएफएच 1 1/2 सीएफएच 2
भारी स्टड बेलनाकार इंच कैम अनुयायी स्क्रूड्राइवर स्लॉट सीएफएच 1 1/8 सीएफएच 1 1/2 सीएफएच 2
कठोर, सुसंगत निर्माण के साथ पसंदीदा गति को अधिकतम करने के लिए डिज़ाइन किया गया।कैम अनुयायियों में कम स्नेहन आवश्यकताओं के साथ रोटरी गति को रैखिक गति में बदलने के लिए एक सरल और कम घर्षण प्रोफ़ाइल होती है।
MOUETTE मशीन टूल्स, औद्योगिक रोबोट, इलेक्ट्रॉनिक पुर्जों के उत्पादन, ऑफिस ऑटोमेशन उपकरण और कठोर वातावरण सहित औद्योगिक अनुप्रयोगों के लिए कैम फॉलोअर्स की एक पूरी श्रृंखला को डिजाइन, निर्माण और स्टॉक करता है, जिसके लिए संक्षारण प्रतिरोध में वृद्धि की आवश्यकता होती है।
MOUETTE बनाता है:
· आकार, सामग्री और डिजाइन सहित मानक और कस्टम विकल्प।
· बेहतर संपर्क तनाव वितरण के लिए अनुकूलित रेसवे।
· विभिन्न अनुप्रयोगों के लिए उच्च परिशुद्धता लचीलापन।
· परिवर्ती पिंजरों, ढालों, मुहरों, और बाहरी रिंग के डिजाइन
· मिनी, मानक, सनकी, हेक्स होल, स्क्रूड्राइवर स्लॉट और थ्रस्ट डिस्क के साथ उपलब्ध है।
· सॉकेट या पेचकश का उपयोग करके सरल स्थापना।
स्क्रूड्राइवर स्लॉट द्वारा हैवी स्टड बेलनाकार इंच कैम फॉलोअर माउंटिंगविशेष विवरण:
| सील न की गयी | सील | रोलर दीया।(आरडी) | रोलर चौड़ाई (डब्ल्यू) | स्टड दीया। (एसडी) | स्टड की लंबाई (एसएल) | मिन।धागा लंबाई (टीएल) | बढ़िया थ्रैड्स। |
| सीएफएच 1/2 | सीएफएच 1/2 एस | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| सीएफएच 9/16 | सीएफएच 9/16 एस | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| सीएफएच 5/8 | सीएफएच 5/8 एस | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| सीएफएच 11/16 | सीएफएच 11/16 एस | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| सीएफएच 3/4 | सीएफएच 3/4 एस | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| सीएफएच 7/8 | सीएफएच 7/8 एस | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| सीएफएच 1 | सीएफएच 1 एस | 1.000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| सीएफएच 1 1/8 | सीएफएच 1 1/8 एस | 1.125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| सीएफएच 1 1/4 | सीएफएच 1 1/4 एस | 1.250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| सीएफएच 1 3/8 | सीएफएच 1 3/8 एस | 1.375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| सीएफएच 1 1/2 | सीएफएच 1 1/2 एस | 1.500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| सीएफएच 1 5/8 | सीएफएच 1 5/8 एस | 1.625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| सीएफएच 1 3/4 | सीएफएच 1 3/4 एस | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
| सीएफएच 1 7/8 | सीएफएच 1 7/8 एस | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
| सीएफएच 2 | सीएफएच 2 एस | 2.000 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| सीएफएच 2 1/4 | सीएफएच 2 1/4 एस | 2.250 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| सीएफएच 2 1/2 | सीएफएच 2 1/2 एस | 2.500 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| सीएफएच 2 3/4 | सीएफएच 2 3/4 एस | 2.750 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| सीएफएच 3 | सीएफएच 3 एस | 3.000 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| सीएफएच 3 1/4 | सीएफएच 3 1/4 एस | 3.250 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| सीएफएच 3 1/2 | सीएफएच 3 1/2 एस | 3.500 | 2.000 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| सीएफएच 4 | सीएफएच 4 एस | 4.000 | 2.250 | 2.000 | 3 1/2 | 1 1/2 | 2-12 |
| - | सीएफएच 5 एस | 5.000 | 2.750 | 2.500 | 5 1/16 | 2 9/16 | 2 1/2-12 |
| - | सीएफएच 6 एस | 6.000 | 3.250 | 3.000 | 6 | 3 | 3-12 |
| - | सीएफएच 7 एस | 7.000 | 3.750 | 3.500 | 7 11/16 | 4 1/8 | 3 1/2-4 |
| सील न की गयी | सील | तेल छिद्र | लब।फिटिंग आकार (एफ) | Recom।क्लैम्पिंग टॉर्क (एलबीएस।) | बेसिक लोड रेटिंग | ||
| होल सेंटर (एचसी) | होल दीया।(एचडी) | मैक्स।स्थैतिक क्षमता (एलबीएस।) | मैक्स।दीन।क्षमता (एलबीएस।) | ||||
| सीएफएच 1/2 | सीएफएच 1/2 एस | - | - | 1/8 | 35 | 1580 | 680 |
| सीएफएच 9/16 | सीएफएच 9/16 एस | - | - | 1/8 | 35 | 1580 | 680 |
| सीएफएच 5/8 | सीएफएच 5/8 एस | - | - | 1/8 | 90 | 2480 | 955 |
| सीएफएच 11/16 | सीएफएच 11/16 एस | - | - | 1/8 | 90 | 2480 | 955 |
| सीएफएच 3/4 | सीएफएच 3/4 एस | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| सीएफएच 7/8 | सीएफएच 7/8 एस | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| सीएफएच 1 | सीएफएच 1 एस | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| सीएफएच 1 1/8 | सीएफएच 1 1/8 एस | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| सीएफएच 1 1/4 | सीएफएच 1 1/4 एस | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| सीएफएच 1 3/8 | सीएफएच 1 3/8 एस | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| सीएफएच 1 1/2 | सीएफएच 1 1/2 एस | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| सीएफएच 1 5/8 | सीएफएच 1 5/8 एस | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| सीएफएच 1 3/4 | सीएफएच 1 3/4 एस | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| सीएफएच 1 7/8 | सीएफएच 1 7/8 एस | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| सीएफएच 2 | सीएफएच 2 एस | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| सीएफएच 2 1/4 | सीएफएच 2 1/4 एस | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| सीएफएच 2 1/2 | सीएफएच 2 1/2 एस | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| सीएफएच 2 3/4 | सीएफएच 2 3/4 एस | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| सीएफएच 3 | सीएफएच 3 एस | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| सीएफएच 3 1/4 | सीएफएच 3 1/4 एस | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| सीएफएच 3 1/2 | सीएफएच 3 1/2 एस | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| सीएफएच 4 | सीएफएच 4 एस | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
| - | सीएफएच 5 एस | 7/8 | 3/16 | 1/4 ”एनपीटी | 5000 | 135900 | 46575 |
| - | सीएफएच 6 एस | 1 | 3/16 | 1/4 ”एनपीटी | 5000 | 160900 | 60000 |
| - | सीएफएच 7 एस | 1 1/4 | 3/16 | 1/4 ”एनपीटी | 5000 | 213860 | 75380 |
