उत्पाद विवरण:
|
| नाम: | इंच बेलनाकार कैम अनुयायी बियरिंग्स | सामग्री: | उच्च मिश्र धातु असर गुणवत्ता वाले स्टील / स्टेनलेस स्टील |
|---|---|---|---|
| माउंटिंग फ़ीचर: | हेक्स होल स्टड प्रकार | सतह खत्म: | ब्लैक ऑक्साइड खत्म |
| आकार सीमा: | इंच सीरीज | बुनियादी निर्माण प्रकार: | स्टड प्रकार बेलनाकार बाहरी व्यास |
| रोलिंग तत्व: | पूर्ण पूरक सुई रोलर्स | स्टड प्रकार: | मानक स्टड |
| सील प्रकार: | मानक / अनुकूलित | स्नेहन छेद स्थान: | स्टड साइड |
| हाई लाइट: | स्टड बेलनाकार कैम और अनुयायी,सील बेलनाकार कैम और अनुयायी,हेक्स कैम शाफ्ट अनुयायी |
||

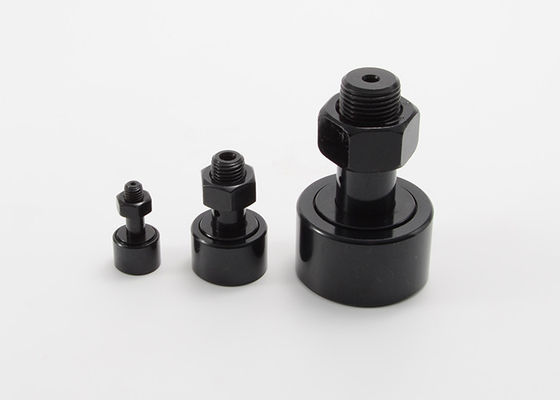

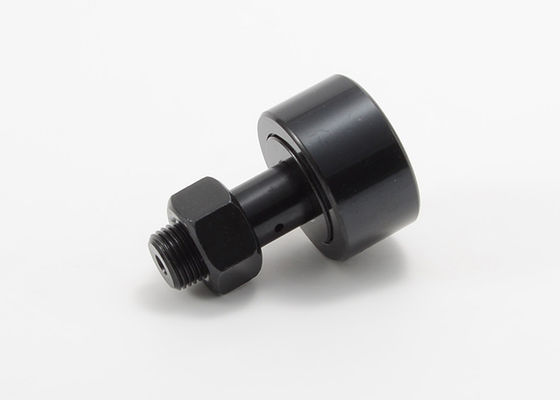

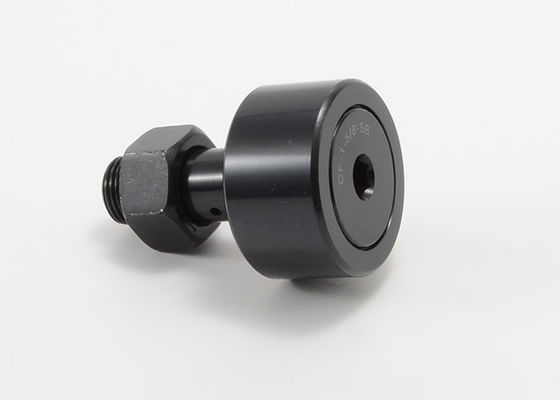

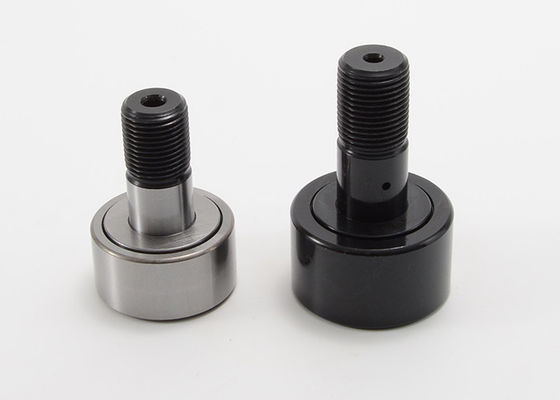

CF 1/2 SB CF 1 1/2 SB इंच बेलनाकार कैम फॉलोअर स्टड माउंट रोलर हेक्स होल सील
एक कैम अनुयायी रोलर असर (जिसे "ट्रैक अनुयायी" भी कहा जाता है) एक विशेष रोलर असर है जो ट्रैक या कैम का पालन करने और रैखिक गति प्रणालियों की एक विस्तृत श्रृंखला में डिज़ाइन किया गया है।कैम फॉलोअर्स का उपयोग अक्सर कन्वेयर, प्रोसेस ट्रांसफर लाइन्स पर किया जाता है, जैसे कि खाद्य और पेय पदार्थ, प्लास्टिक, ग्लास और अन्य उद्योगों में उपयोग किया जाता है।मोएट कैम अनुयायी रक्षा और विमान अनुप्रयोगों के लिए भी लोकप्रिय हैं, जहां रखरखाव और सिस्टम विश्वसनीयता महत्वपूर्ण डिजाइन विचार हैं।भार को आसानी से और समान रूप से वितरित करने के लिए, कैम अनुयायियों को आमतौर पर रोलिंग तत्वों के पूर्ण पूरक के साथ डिजाइन किया जाता है।हालाँकि, कैम फॉलोअर्स के लिए एक से अधिक प्रकार के कॉन्फ़िगरेशन हैं, लेकिन सबसे विशिष्ट विशेषता यह है कि कैम फॉलोअर को उसके समकक्ष पर कैसे माउंट किया जाता है।
हम औद्योगिक अनुप्रयोगों के लिए स्टड टाइप कैम फॉलोअर्स की एक पूरी श्रृंखला पेश करते हैं।ये बीयरिंग स्टील, स्टेनलेस स्टील और इंजीनियर्ड प्लास्टिक इंटरनल बुशिंग के साथ उपलब्ध हैं।हम विशिष्ट अनुप्रयोगों को फिट करने के लिए इंजीनियर कैम फॉलोअर्स के विशेषज्ञ हैं।
हेक्स हेड स्टड टाइप नीडल रोलर बियरिंग्स की सिफारिश की जाती है जहां रनिंग लोड और शॉक लोड मध्यम होते हैं।स्टड टाइप सीरीज़ की असर क्षमता मध्यम आकार के स्टड द्वारा सीमित है।उच्च मिश्र धातु असर गुणवत्ता वाले स्टील से निर्मित।
इंच बेलनाकार कैम अनुयायी बियरिंग्स निर्दिष्टीकरण:
| सील न की गयी | सील | रोलर दीया। (आरडी) | रोलर चौड़ाई (डब्ल्यू) | स्टड दीया। (एसडी) | स्टड L'GTH।(एसएल) | मिन।थ्रड एलजीटीएच (टीएल) | बढ़िया थ्रैड्स। |
| सीएफ-1/2-एनबी | सीएफ-1/2-एन-एसबी | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| सीएफ-1/2-बी | सीएफ-1/2-एसबी | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| सीएफ-9/16-बी | सीएफ-9/16-एसबी | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| सीएफ-5/8-एनबी | सीएफ-5/8-एन-एसबी | .625 | .406 | .250 | 5/8 | 5/16 | 1/4-28 |
| सीएफ-5/8-बी | CF-5/8-SB | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| सीएफ-11/16-बी | सीएफ-11/16-एसबी | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| सीएफ-3/4-बी | सीएफ-3/4-एसबी | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| सीएफ-7/8-बी | सीएफ-7/8-एसबी | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| सीएफ-1-बी | CF-1-SB | 1.000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| सीएफ-1 1/8-बी | CF-1 1/8-एसबी | 1.125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| सीएफ-1 1/4-बी | CF-1 1/4-एसबी | 1.250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| सीएफ-1 3/8-बी | सीएफ-1 3/8-एसबी | 1.375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CF-1 1/2-बी | CF-1 1/2-SB | 1.500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| सीएफ-1 5/8-बी | सीएफ-1 5/8-एसबी | 1.625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| सीएफ-1 3/4-बी | सीएफ-1 3/4-एसबी | 1.750 | 1.000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| सीएफ-1 7/8-बी | सीएफ-1 7/8-एसबी | 1.875 | 1.000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-2-बी | CF-2-SB | 2.000 | 1.250 | .875 | 2 | 1 | 7/8-14 |
| सीएफ-2 1/4-बी | CF-2 1/4-SB | 2.250 | 1.250 | .875 | 2 | 1 | 7/8-14 |
| सीएफ-2 1/2-बी | CF-2 1/2-SB | 2.500 | 1.500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| सीएफ-2 3/4-बी | सीएफ-2 3/4-एसबी | 2.750 | 1.500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-3-बी | CF-3-SB | 3.000 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/4-बी | CF-3 1/4-SB | 3.250 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/2-बी | CF-3 1/2-SB | 3.500 | 2.000 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CF-4-बी | CF-4-SB | 4.000 | 2.250 | 1.500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| सील न की गयी | सील | तेल छिद्र | लब।फिटिंग आकार (एफ) | Recom।क्लैम्पिंग टॉर्क (एलबीएस।) | बेसिक लोड रेटिंग | ||
| होल सेंटर (एचसी) | होल दीया।(एचडी) | मैक्स।स्थैतिक क्षमता (एलबीएस।) | मैक्स।दीन।क्षमता (एलबीएस।) | ||||
| सीएफ-1/2-एनबी | सीएफ-1/2-एन-एसबी | - | - | 1/8 | 15 | 720 | 620 |
| सीएफ-1/2-बी | सीएफ-1/2-एसबी | - | - | 1/8 | 15 | 790 | 680 |
| सीएफ-9/16-बी | सीएफ-9/16-एसबी | - | - | 1/8 | 15 | 790 | 680 |
| सीएफ-5/8-एनबी | सीएफ-5/8-एन-एसबी | - | - | 1/8 | 35 | 1085 | 930 |
| सीएफ-5/8-बी | CF-5/8-SB | - | - | 1/8 | 35 | 1215 | 955 |
| सीएफ-11/16-बी | सीएफ-11/16-एसबी | - | - | 1/8 | 35 | 1215 | 955 |
| सीएफ-3/4-बी | सीएफ-3/4-एसबी | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| सीएफ-7/8-बी | सीएफ-7/8-एसबी | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| सीएफ-1-बी | CF-1-SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| सीएफ-1 1/8-बी | CF-1 1/8-एसबी | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| सीएफ-1 1/4-बी | CF-1 1/4-SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| सीएफ-1 3/8-बी | सीएफ-1 3/8-एसबी | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 1/2-बी | CF-1 1/2-SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| सीएफ-1 5/8-बी | सीएफ-1 5/8-एसबी | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| सीएफ-1 3/4-बी | सीएफ-1 3/4-एसबी | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| सीएफ-1 7/8-बी | सीएफ-1 7/8-एसबी | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-2-बी | CF-2-SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| सीएफ-2 1/4-बी | CF-2 1/4-SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| सीएफ-2 1/2-बी | CF-2 1/2-SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| सीएफ-2 3/4-बी | सीएफ-2 3/4-एसबी | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-3-बी | CF-3-SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/4-बी | CF-3 1/4-SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/2-बी | CF-3 1/2-SB | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CF-4-बी | CF-4-SB | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
