उत्पाद विवरण:
|
| नाम: | बेलनाकार इंच स्टड कैम अनुयायी | सामग्री: | उच्च मिश्र धातु असर गुणवत्ता वाले स्टील / स्टेनलेस स्टील |
|---|---|---|---|
| माउंटिंग फ़ीचर: | हेक्स होल | सतह खत्म: | ब्लैक ऑक्साइड खत्म |
| आकार सीमा: | इंच श्रृंखला (इंच में आयुध डिपो) | बुनियादी निर्माण प्रकार: | स्टड प्रकार बेलनाकार बाहरी व्यास |
| रोलिंग तत्व: | पूर्ण पूरक सुई रोलर्स | प्रणाली विन्यास: | सनकी विन्यास |
| सील प्रकार: | मानक / अनुकूलित | स्नेहन: | शेल 3 # ग्रीस |
| हाई लाइट: | CFE 7/8 SB स्टड टाइप कैम फॉलोअर,बेलनाकार सनकी कैम और फॉलोवर,सनकी कैम और फॉलोवर हेक्स होल सील |
||

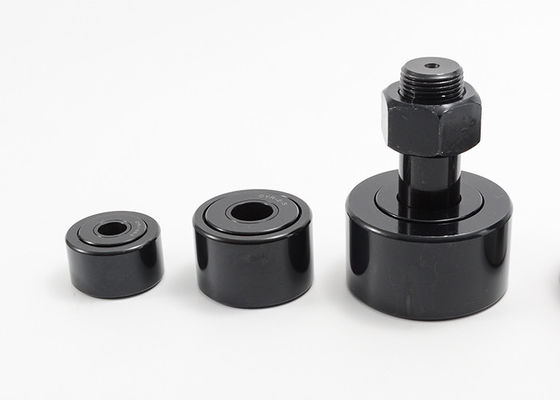

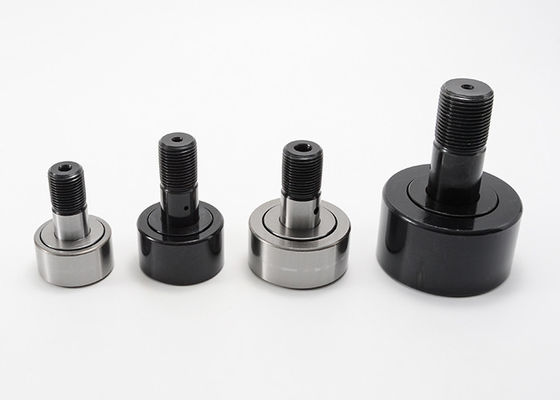

मैकगिल सिलिंड्रिकल इंच कैम फॉलोअर स्टड हेक्स होल सीलबंद सनकी सीएफई 7/8 एसबी
कठोर, सुसंगत निर्माण के साथ पसंदीदा गति को अधिकतम करने के लिए डिज़ाइन किया गया।कैम अनुयायियों में कम स्नेहन आवश्यकताओं के साथ रोटरी गति को रैखिक गति में बदलने के लिए एक सरल और कम घर्षण प्रोफ़ाइल होती है।
मौएटमशीन टूल्स, औद्योगिक रोबोट, इलेक्ट्रॉनिक पुर्जों के उत्पादन, कार्यालय स्वचालन उपकरण और कठोर वातावरण सहित औद्योगिक अनुप्रयोगों के लिए कैम फॉलोअर्स की एक पूरी श्रृंखला का डिजाइन और निर्माण करता है, जिसके लिए संक्षारण प्रतिरोध में वृद्धि की आवश्यकता होती है।कैम अनुयायी और ट्रैक रोलर्स रोलिंग तत्वों के प्रकारों के आधार पर रोटेशन को रैखिक गति में बदलने या शुद्ध रेडियल या संयोजन थ्रस्ट लोड का समर्थन करने के लिए एंटीफ्रिक्शन समाधान प्रदान करते हैं।
स्टेनलेस स्टील कैम अनुयायी कठोर वातावरण का इरादा रखते हैं जिसके लिए संक्षारण प्रतिरोध में वृद्धि की आवश्यकता होती है।बाहरी उपयोग के लिए या खाद्य उत्पादन सुविधाओं जैसे अनुप्रयोगों के लिए उत्कृष्ट विकल्प जिन्हें बार-बार धोने और सफाई की आवश्यकता होती है।Mouette अधिक इंटरचेंज टेबल प्रदान करता है, जैसे mcgill कैम फॉलोअर बियरिंग्स, iko कैम फॉलोअर, skf कैम फॉलोअर, ina कैम फॉलोअर, rbc कैम फॉलोअर, स्मिथ कैम फॉलोअर्स, और nsk कैम फॉलोअर।
बेलनाकार इंच स्टड कैम अनुयायी सीएफई श्रृंखला निर्दिष्टीकरण:
| सील न की गयी | सील | रोलर दीया।(आरडी) | रोलर चौड़ाई (डब्ल्यू) | सनकी झाड़ी की लंबाई (जी) | सनकी बुश दीया।(बीडी) | स्टड की लंबाई (एसएल) | मिन।धागा लंबाई (टीएल) | बढ़िया थ्रैड्स। |
| सीएफई 1/2 एनबी | सीएफई 1/2 एन एसबी | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 |
| सीएफई 1/2 बी | सीएफई 1/2 एसबी | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| सीएफई 9/16 बी | सीएफई 9/16 एसबी | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| सीएफई 5/8 बी | सीएफई 5/8 एसबी | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
| सीएफई 11/16 बी | सीएफई 11/16 एसबी | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
| सीएफई 3/4 बी | सीएफई 3/4 एसबी | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
| सीएफई 7/8 बी | सीएफई 7/8 एसबी | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
| सीएफई 1 बी | सीएफई 1 एसबी | 1.000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
| सीएफई 1 1/8 बी | सीएफई 1 1/8 एसबी | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
| सीएफई 1 1/4 बी | सीएफई 1 1/4 एसबी | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
| सीएफई 1 3/8 बी | सीएफई 1 3/8 एसबी | 1.375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
| सीएफई 1 1/2 बी | सीएफई 1 1/2 एस.बी | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| सीएफई 1 5/8 बी | सीएफई 1 5/8 एसबी | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| सीएफई 1 3/4 बी | सीएफई 1 3/4 एसबी | 1.750 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 |
| सीएफई 1 7/8 बी | सीएफई 1 7/8 एसबी | 1.875 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 |
| सीएफई 2 बी | सीएफई 2 एसबी | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 |
| सीएफई 2 1/4 बी | सीएफई 2 1/4 एसबी | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 |
| सीएफई 2 1/2 बी | सीएफई 2 1/2 एसबी | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
| सीएफई 2 3/4 बी | सीएफई 2 3/4 एसबी | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
| सीएफई 3 बी | सीएफई 3 एसबी | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| सीएफई 3 1/4 बी | सीएफई 3 1/4 एसबी | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| सीएफई 3 1/2 बी | सीएफई 3 1/2 एसबी | 3.500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| सीएफई 4 बी | सीएफई 4 एसबी | 4.000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| सील न की गयी | सील | ईसीसी। | लब।फिटिंग आकार (एफ) | Recom।क्लैम्पिंग टॉर्क (एलबीएस।) | बेसिक लोड रेटिंग | |
| मैक्स।स्थैतिक क्षमता (एलबीएस।) | मैक्स।दीन।क्षमता (एलबीएस।) | |||||
| सीएफई 1/2 एनबी | सीएफई 1/2 एन एसबी | .010 | - | 15 | 720 | 620 |
| सीएफई 1/2 बी | सीएफई 1/2 एसबी | .010 | - | 15 | 790 | 680 |
| सीएफई 9/16 बी | सीएफई 9/16 एसबी | .010 | - | 15 | 790 | 680 |
| सीएफई 5/8 बी | सीएफई 5/8 एसबी | .015 | - | 35 | 1215 | 955 |
| सीएफई 11/16 बी | सीएफई 11/16 एसबी | .015 | - | 35 | 1215 | 955 |
| सीएफई 3/4 बी | सीएफई 3/4 एसबी | .015 | 3/16 | 95 | 2065 | 1660 |
| सीएफई 7/8 बी | सीएफई 7/8 एसबी | .015 | 3/16 | 95 | 2065 | 1660 |
| सीएफई 1 बी | सीएफई 1 एसबी | .030 | 3/16 | 250 | 3060 | 2225 |
| सीएफई 1 1/8 बी | सीएफई 1 1/8 एसबी | .030 | 3/16 | 250 | 3060 | 2225 |
| सीएफई 1 1/4 बी | सीएफई 1 1/4 एसबी | .030 | 3/16 | 350 | 4250 | 3930 |
| सीएफई 1 3/8 बी | सीएफई 1 3/8 एसबी | .030 | 3/16 | 350 | 4250 | 3930 |
| सीएफई 1 1/2 बी | सीएफई 1 1/2 एस.बी | .030 | 3/16 | 650 | 5640 | 4840 |
| सीएफई 1 5/8 बी | सीएफई 1 5/8 एसबी | .030 | 3/16 | 650 | 5640 | 4840 |
| सीएफई 1 3/4 बी | सीएफई 1 3/4 एसबी | .030 | 3/16 | 1250 | 7920 | 6385 |
| सीएफई 1 7/8 बी | सीएफई 1 7/8 एसबी | .030 | 3/16 | 1250 | 7920 | 6385 |
| सीएफई 2 बी | सीएफई 2 एसबी | .030 | 3/16 | 1500 | 10570 | 8090 |
| सीएफई 2 1/4 बी | सीएफई 2 1/4 एसबी | .030 | 3/16 | 1500 | 10570 | 8090 |
| सीएफई 2 1/2 बी | सीएफई 2 1/2 एसबी | .030 | 3/16 | 2250 | 16450 | 11720 |
| सीएफई 2 3/4 बी | सीएफई 2 3/4 एसबी | .030 | 3/16 | 2250 | 16450 | 11720 |
| सीएफई 3 बी | सीएफई 3 एसबी | .060 | 1/4 | 3450 | 24910 | 15720 |
| सीएफई 3 1/4 बी | सीएफई 3 1/4 एसबी | .060 | 1/4 | 3450 | 24910 | 15720 |
| सीएफई 3 1/2 बी | सीएफई 3 1/2 एसबी | .060 | 1/4 | 4200 | 31625 | 22800 |
| सीएफई 4 बी | सीएफई 4 एसबी | .060 | 1/4 | 5000 | 44770 | 29985 |
विशेषताएं:
एकल पंक्ति पूर्ण पूरक सुई रोलर्स:
सुई रोलर व्यास, लंबाई और संख्या को उच्च गतिशील और स्थिर लोड रेटिंग प्रदान करने के लिए अनुकूलित किया गया है, जो उद्योग मानक असर लिफाफा आयामों के भीतर निहित है।
बेलनाकार बाहरी व्यास (OD):
बेलनाकार ओडी ट्रैक के साथ संपर्क क्षेत्र को अधिकतम करके बेहतर ट्रैक क्षमता जैसे कुछ अनुप्रयोगों में प्रदर्शन में सुधार कर सकता है।
सनकी स्टड:
सनकी स्टड विकल्प असर की रेडियल स्थिति को समायोजित करने का एक साधन प्रदान करता है जो इनलाइन असर संयोजनों के भार साझाकरण में सुधार कर सकता है।कैम फॉलोअर लोड शेयरिंग ओवरलोड बियरिंग के कारण समय से पहले होने वाली विफलताओं को कम करके, सटीक माउंटिंग होल लोकेशन टॉलरेंस की आवश्यकता और ट्रैक वियर के कारण रीअलाइन बियरिंग की क्षमता प्रदान करके ऑपरेशन लागत को कम करने में मदद करता है।एक्सेंट्रिक बुशिंग स्टड पर प्रेस फिट है और स्थायी लॉकिंग के लिए डॉवेल या सेटस्क्रू की अनुमति देने के लिए कठोर नहीं है।
