उत्पाद विवरण:
|
| नाम: | स्प्रैग चंगुल | ब्रैंड: | तटस्थ / ओईएम |
|---|---|---|---|
| उत्पादन श्रेणी: | आरएसबीडब्ल्यू | सामग्री: | असर स्टील |
| आकार सीमा: | बोर का आकार 20 मिमी से 90 मिमी | बुनियादी निर्माण प्रकार: | आस्तीन असर समर्थित |
| स्नेहन: | ग्रीज़ | सील: | शील्ड संरक्षित ओ-रिंग्स का उपयोग करके सील किया गया |
| हाई लाइट: | 90 मिमी एक तरफ क्लच असर,20 मिमी एक तरफ क्लच असर,आरएसबीडब्ल्यू बैकस्टॉप असर |
||

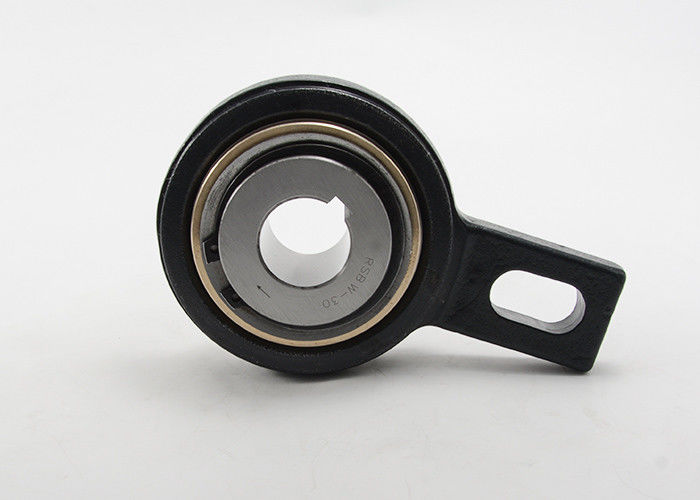

RSBW क्लच बैकस्टॉपिंग स्लीव बियरिंग सपोर्टेड स्प्रैग क्लच
टाइप आरएसबीडब्ल्यू एक डीसी स्प्रैग टाइप फ्रीव्हील है।यह स्व-निहित है, कम घूर्णी गति के लिए सादे बीयरिंगों द्वारा केंद्रित है और शील्ड संरक्षित ओ रिंग्स का उपयोग करके सील किया गया है।
यूनिट को एक क्षैतिज या ऊर्ध्वाधर स्थिति में स्थापना के लिए तैयार स्नेहन तेल दिया जाता है।मुख्य रूप से बैकस्टॉप के रूप में उपयोग किया जाता है, यह प्रकार न्यूनतम स्थान आवश्यकता के साथ उच्च टोक़ क्षमता प्रदान करता है।डिजाइन उच्च आर्द्रता या पानी के छींटे क्षेत्रों जैसे कठिन वातावरण में स्थापना की अनुमति देता है।एक बोल्ट, जो मशीन के एक निश्चित हिस्से से जुड़ा होता है और टॉर्क आर्म में स्लॉट से गुजरता है, घूर्णी स्टॉप प्रदान करता है।इस बोल्ट पर रेडियल क्लीयरेंस स्लॉट की चौड़ाई के 1-3% के बराबर होना चाहिए।टॉर्क आर्म और बियरिंग्स को प्रीस्ट्रेस्ड नहीं होना चाहिए।
बैकस्टॉपिंग स्लीव बियरिंग सपोर्टेड, स्प्राग क्लच आरएसबीडब्ल्यू विशेष विवरण:
| प्रकार | आकार | ओवररनिंग गति | आयाम | वज़न | ||||||||
| डीएच 7 | टीके.एन.1) | एनआइमैक्स | डी | एल1 | एफ | इ | बी | एन | एल | बीH11 | ||
| [मिमी] | [एनएम] | [मिन-1] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [मिमी] | [किलोग्राम] | |
| आरएसबीडब्ल्यू20 | 20 | 300 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 |
| आरएसबीडब्ल्यू25 | 25 | 485 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.6 |
| आरएसबीडब्ल्यू30 | 30 | 485 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.5 |
| आरएसबीडब्ल्यू35एम | 35 मी | 485 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 |
| आरएसबीडब्ल्यू35 | 35 | 606 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.4 |
| आरएसबीडब्ल्यू40 | 40 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.6 |
| आरएसबीडब्ल्यू45 | 45 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 |
| आरएसबीडब्ल्यू50 | 50 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 |
| आरएसबीडब्ल्यू55 | 55 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.4 |
| आरएसबीडब्ल्यू 60 | 60 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.5 |
| RSBW70 | 70 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.4 |
| आरएसबीडब्ल्यू80 | 80 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 |
| आरएसबीडब्ल्यू90 | 90 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 |
टिप्पणी:
1) टीमैक्स= 2.5 x टीके.एन.
2) डीआईएन 6885.1 के लिए कीवे
बढ़ते उदाहरण:
