उत्पाद विवरण:
|
| नाम: | माउंटिंग रिंग्स के साथ स्प्रैग क्लच एलिमेंट्स | अंगूठियां सामग्री: | असर स्टील, कठोर और जमीन |
|---|---|---|---|
| अंदर की वृत्त: | जबरदस्ती घुसाना | बाहरी घेरा: | जबरदस्ती घुसाना |
| प्रतिबंध: | फ़्रीव्हील क्लच इन्सर्ट एलिमेंट को दोनों तरफ अक्षीय बाधाओं की आवश्यकता होती है। | स्थापना सहिष्णुता: | Shaft Tolerance h5; दस्ता सहिष्णुता h5; Housing Tolerance H6 हाउसिंग टॉलरेंस |
| स्नेहन: | Delivered with corrosion protection. संक्षारण संरक्षण के साथ दिया गया। Operative gr | परिचालन तापमान: | max. मैक्स। 120°C 120 डिग्री सेल्सियस |
| हाई लाइट: | एफई 400 स्प्रैग क्लच एक तरह से असर,स्प्रैग असर 10 मिमी,स्प्रैग असर 60 मिमी |
||

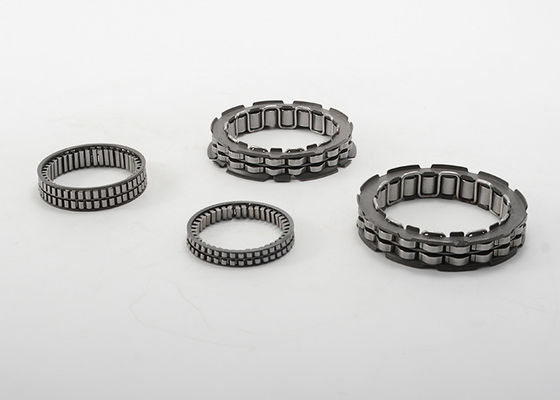

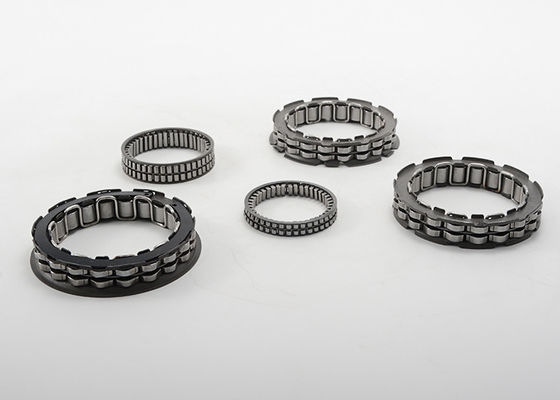

फ्रीव्हील स्प्रैग क्लच इन्सर्ट एलिमेंट्स विथ माउंटिंग रिंग्स FE 400 सीरीज
बड़ी मात्रा और अनुप्रयोगों के लिए बढ़िया, जिन्हें बिल्ट-इन बॉल बेयरिंग सपोर्ट की आवश्यकता नहीं है
यदि आपको बड़ी संख्या में स्प्रैग क्लच की आवश्यकता है, सख्त लागत प्रतिबंध हैं, लेकिन टोक़ आवश्यकताओं का त्याग नहीं कर सकते हैं, तो हमारी श्रृंखला 400 स्प्रैग क्लच तत्व आपकी आवश्यकताओं के लिए उपयुक्त हैं।
सीरीज 400 उत्पाद हाइलाइट्स:
हमारे स्प्रैग क्लच तत्व एक शाफ्ट पर माउंट करने के लिए तैयार हैं और इसका उपयोग ओवररनिंग, बैकस्टॉपिंग या इंडेक्सिंग के लिए किया जा सकता है।
इनमें एक पिंजरा, स्प्रैग और एक स्प्रिंग होता है।स्प्रिंग्स को शाफ्ट और आवास के संपर्क में रखने के लिए डिज़ाइन किया गया है।
FE 400 श्रृंखला के समान लेकिन कठोर और ग्राउंड रेस रिंग के साथ डिज़ाइन किया गया है जो एक शाफ्ट और हाउसिंग यूनिट में फिट होता है।इस श्रृंखला का उपयोग करें यदि आपका शाफ्ट और आवास कठोर और जमीन नहीं है।
फ़्रीव्हील स्प्रैग क्लच इन्सर्ट एलिमेंट्स विथ माउंटिंग रिंग्स FE 400 सीरीज विशेष विवरण:
| पद | आयाम | टॉर्कः | व्यर्थ की गतिशीलता | बेसिक लोड रेटिंग | वज़न | मद संख्या। | |||||
| डी | डी | डब्ल्यू | नाम | nmax | सी डायन। | सह स्टेट। | |||||
| गेंद का प्रकार | रोलर प्रकार | गेंद का प्रकार | रोलर प्रकार | ||||||||
| [मिमी] | [मिमी] | [मिमी] | [एनएम] | [आरपीएम] | एन | एन | एन | एन | [किलोग्राम] | ||
| एफआर 422 एम | 10 | 26 | 12 | 60 | 10,100 | 4,935 | 4,960 | 2,285 | 3,500 | 0.03 | 300587 |
| एफआर 422 जेड | 10 | 26 | 12 | 53 | 10,100 | 0.03 | 300588 | ||||
| एफआर 427 एम | 15 | 31 | 12 | 92 | 7,400 | 6,080 | 6,350 | 2,785 | 5,110 | 0.04 | 300591 |
| एफआर 427 जेड | 15 | 31 | 12 | 83 | 7,400 | 0.04 | 300592 | ||||
| एफआर 432 एम | 20 | 36 | 12 | 128 | 5,900 | 6,555 | 6,710 | 3,175 | 5,790 | 0.05 | 300593 |
| एफआर 432 जेड | 20 | 36 | 12 | 117 | 5,900 | 0.05 | 300594 | ||||
| एफआर 437 एम | 25 | 41 | 12 | 169 | 4,800 | 7,325 | 7,400 | 3,870 | 6,920 | 0.06 | 300595 |
| एफआर 437 जेड | 25 | 41 | 12 | 154 | 4,800 | 0.06 | 300598 | ||||
| एफआर 442 एम | 30 | 46 | 12 | 212 | 4,200 | 7,980 | 8,410 | 4,570 | 8,560 | 0.07 | 300599 |
| एफआर 442 जेड | 30 | 46 | 12 | 198 | 4,200 | 0.07 | 300600 | ||||
| एफआर 448 एम | 35 | 53 | 12 | 272 | 4,300 | 0.09 | 300602 | ||||
| एफआर 448 जेड | 35 | 53 | 12 | 248 | 4,300 | 0.09 | 300603 | ||||
| एफआर 453 एम | 40 | 58 | 12 | 321 | 3,400 | 8,690 | 9,460 | 5,640 | 10,860 | ओ.आईओ | 300605 |
| एफआर 453 जेड | 40 | 58 | 12 | 294 | 3,400 | ओ.आईओ | 300606 | ||||
| एफआर 463 एम | 50 | 68 | 12 | 427 | 2,900 | 9,295 | 10,730 | 6,700 | 13,650 | 0.12 | 300608 |
| एफआर 463 जेड | 50 | 68 | 12 | 394 | 2,900 | 0.12 | 300610 | ||||
| एफआर 473 एम | 60 | 78 | 12 | 539 | 2,500 | 9,535 | 11,590 | 7,420 | 15,910 | 0.14 | 300611 |
| एफआर 473 जेड | 60 | 78 | 12 | 496 | 2,500 | 0.14 | 300613 | ||||
टिप्पणी:
1) निर्दिष्ट नाममात्र टोक़ संभोग भागों की पर्याप्त कठोरता पर आधारित है।
2) आंतरिक रिंग शो पर तीर: बाहरी रिंग की आइडलिंग दिशा = इनर रिंग की लॉकिंग दिशा।
3) घूर्णन गति n = तत्व की अंतर्निहित गति डालें।
