उत्पाद विवरण:
|
| नाम: | फ्रीव्हील क्लच इन्सर्ट एलिमेंट वन वे क्लच बियरिंग | वसन्त: | तनाव वसंत (जेड) |
|---|---|---|---|
| पिंजरे की सामग्री: | मुद्रांकित स्टील / प्लास्टिक (पीए) | स्प्रैग सामग्री: | कठोर असर वाला स्टील |
| स्थापना सहिष्णुता: | दस्ता h5; हब H6 | परिचालन तापमान: | मैक्स। 140 डिग्री सेल्सियस |
| प्रतिबंध: | फ़्रीव्हील क्लच इन्सर्ट एलिमेंट को दोनों तरफ अक्षीय बाधाओं की आवश्यकता होती है। | स्नेहन: | designed for oil lubrication. तेल स्नेहन के लिए डिज़ाइन किया गया। Operative grease |
| हाई लाइट: | मुद्रांकित स्टील वन वे क्लच बियरिंग,प्लास्टिक केज फ़्रीव्हील क्लच,फ़्रीव्हील क्लच कठोर |
||

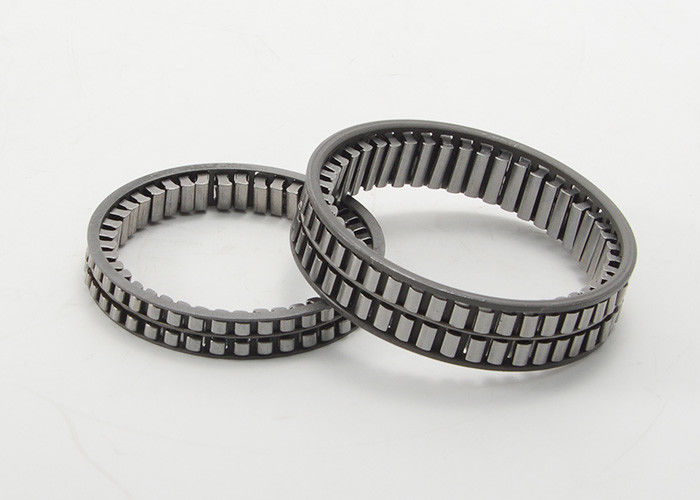

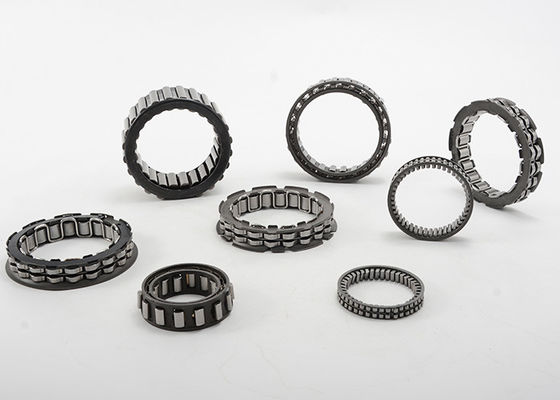

स्प्रैग टाइप फ्रीव्हील क्लच इन्सर्ट एलिमेंट वन वे क्लच बियरिंग
अवयव
फ़्रीव्हील क्लच इन्सर्ट एलिमेंट FE 400 Z
· वसन्त:तनाव वसंत (जेड)
·पिंजरा:मुद्रांकित स्टील / प्लास्टिक (PA)
· स्प्रैग:कठोर असर वाला स्टील
प्रारंभ अंतराल ऊंचाई h0 = 4 मिमी
परिचालन तापमान:अधिकतम।140 डिग्री सेल्सियस
स्नेहन
तेल या ग्रीस स्नेहन:
संक्षारण संरक्षण के साथ दिया गया।अनुरोध पर ऑपरेटिव ग्रीस भरना।
इंस्टालेशन
स्थापना सहनशीलता:
दस्ता h5;हब H6
भीतरी रिंग/शाफ्ट:
स्टील, एचआरसी 60+4 (एचवी 700+100);एहट ≥ 1,3 मिमी;आरजेड ≤ = 2,5 माइक्रोन
बाहरी रिंग/आवास:
स्टील, एचआरसी 60+4 (एचवी 700+100);एहट ≥ 1,3 मिमी;आरजे ≤ 2,5 माइक्रोन
प्रतिबंध:
फ़्रीव्हील क्लच इन्सर्ट एलिमेंट को दोनों तरफ अक्षीय बाधाओं की आवश्यकता होती है।
संभोग भागों:
संभोग भागों को सख्त और पीसना आवश्यक है।चम्फर्ड शाफ्ट और हब स्थापना को आसान बनाते हैं।
सहन करना:
फ़्रीव्हील क्लच इन्सर्ट तत्व आत्म-केंद्रित नहीं होते हैं।संभोग भागों (शाफ्ट और आवास) के बीच की खाई को परिभाषित करने के लिए बाहरी असर समर्थन आवश्यक है।
स्प्राग टाइप फ़्रीव्हील क्लच इन्सर्ट एलिमेंट वन वे क्लच बियरिंग स्पेसिफिकेशन्स:
| एफई 400 | एफई 400 जेड | एफई 400 जेड2 |
निष्क्रिय गति क्लच एनएमएक्स [आरपीएम] |
आयाम [मिमी] | आयाम [इंच] | ||||||||
| भाग संख्या | टॉर्क एम | भाग संख्या | टॉर्क एम | भाग संख्या | टॉर्क एम | ||||||||
| [एफटीएलबी] | [एनएम] | [एफटीएलबी] | [एनएम] | [एफटीएलबी] | [एनएम] | डेली | डेली | डेली | डेली | ||||
| एफई 410 Z2 | 0.2 | 0.3 | 10000 | 2 | 10 | 0.0787 | 0.3937 | ||||||
| एफई 412 जेड | 2.2 | 3 | एफई 412 Z2 | 1.3 | 1.8 | 10000 | 4 | 12 | 0.1575 | 0.4724 | |||
| एफई 413 Z2 | 2.1 | 2.9 | 9000 | 5 | 13 | 0.1969 | 0.5118 | ||||||
| एफई 414जेड | 5 | 7 | एफई 414 Z2 | 1.9 | 2.6 | 8500 | 6 | 14 | 0.2362 | 0.5512 | |||
| एफई 416जेड | 9 | 12 | एफई 416 Z2 | 5.6 | 7.6 | 7500 | 8 | 16 | 0.315 | 0.6299 | |||
| एफई 422 | 36 | 48 | एफई 422 जेड | 32 | 44 | एफई 422 Z2 | 16 | 21 | 5300 | 14 | 22 | 0.5512 | 0.8661 |
| एफई 423 | 40 | 55 | एफई 423 जेड | 36 | 48 | एफई 423 Z2 | 18 | 24 | 5200 | 15 | 23 | 0.5906 | 0.9055 |
| एफई 425 | 50 | 68 | एफई 425 जेड | 43 | 58 | एफई 425 Z2 | 22 | 30 | 4700 | 17 | 25 | 0.6693 | 0.9843 |
| एफई 427 | 59 | 80 | एफई 427 जेड | 49 | 66 | एफई 427 Z2 | 27 | 36 | 4400 | 19 | 27 | 0.748 | 1.063 |
| एफई 428 | 64 | 87 | एफई 428 जेड | 55 | 75 | एफई 428 Z2 | 29 | 39 | 4200 | 20 | 28 | 0.7874 | 1.1024 |
| एफई 430 | 75 | 101 | एफई 430 जेड | 64 | 87 | एफई 430 Z2 | 34 | 46 | 4000 | 22 | 30 | 0.8661 | 1.1711 |
| एफई 432 | 86 | 116 | एफई 432 जेड | 71 | 97 | एफई 432 Z2 | 39 | 52 | 3700 | 24 | 32 | 0.9449 | 1.2598 |
| एफई 433 | 92 | 124 | एफई 433 जेड | 79 | 107 | एफई 433 Z2 | 41 | 56 | 3600 | 25 | 33 | 0.9843 | 1.2992 |
| एफई 435 | 104 | 141 | एफई 435 जेड | 90 | 121 | एफई 435 Z2 | 47 | 64 | 3400 | 27 | 35 | 1.063 | 1.378 |
| एफई 437 | 117 | 158 | एफई 437 जेड | 101 | 137 | एफई 437 Z2 | 53 | 71 | 3200 | 29 | 37 | 1.1417 | 1.4567 |
| एफई 438 | 124 | 168 | एफई 438 जेड | 106 | 144 | एफई 438 Z2 | 56 | 76 | 3100 | 30 | 38 | 1.1811 | 1.496 |
| एफई 442 | 152 | 207 | एफई 442 जेड | 131 | 178 | एफई 442 Z2 | 69 | 93 | 2800 | 34 | 42 | 1.3386 | 1.6535 |
| एफई 443 | 160 | 217 | एफई 443 जेड | 138 | 187 | एफई 443 Z2 | 72 | 98 | 2700 | 35 | 43 | 1.378 | 1.6929 |
| एफई 448 | 201 | 272 | एफई 448 जेड | 173 | 235 | एफई 448 Z2 | 90 | 122 | 2500 | 40 | 48 | 1.5748 | 1.8898 |
| एफई 453 | 246 | 333 | एफई 453 जेड | 207 | 281 | एफई 453 Z2 | 108 | 146 | 2200 | 45 | 53 | 1.7717 | 2.0866 |
| एफई 458 | 295 | 400 | एफई 458 जेड | 254 | 345 | एफई 458 Z2 | 131 | 178 | 2000 | 50 | 58 | 1.9685 | 2.2835 |
| एफई 459 | 305 | 414 | एफई 459 जेड | 263 | 357 | 51 | 59 | ||||||
| एफई 463 | 348 | 472 | एफई 463 जेड | 300 | 407 | एफई 463 Z2 | 149 | 202 | 1900 | 55 | 63 | 2.1654 | 2.4803 |
| एफई 468 | 405 | 550 | एफई 468 जेड | 349 | 474 | एफई 468 Z2 | 179 | 243 | 1750 | 60 | 68 | 2.3622 | 2.6772 |
| एफई 470 | 429 | 583 | एफई 470 जेड | 370 | 502 | 1700 | 62 | 70 | 2.4409 | 2.7559 | |||
| एफई 473 | 467 | 633 | एफई 473 जेड | 402 | 545 | 1600 | 65 | 73 | 2.559 | 2.874 | |||
| एफई 478 | 532 | 722 | एफई 478 जेड | 458 | 622 | 1500 | 70 | 78 | 2.7559 | 3.0709 | |||
| एफई 488 | 674 | 914 | एफई 488Z | 581 | 788 | 1300 | 80 | 88 | 3.1496 | 3.4646 | |||
टिप्पणी:
अधिकतम रेडियल क्लीयरेंस लंबित आवेदन 0.04 मिमी एक निश्चित पैरामीटर नहीं है, अनुरोध पर वितरित असर।
