उत्पाद विवरण:
|
| नाम: | वन वे स्प्रैग चंगुल | सामग्री: | उच्च मिश्र धातु असर गुणवत्ता वाले स्टील |
|---|---|---|---|
| क्लच प्रकार: | स्प्रैग क्लच | क्लच आवेदन: | बैकस्टॉपिंग, इंडेक्सिंग, ओवररनिंग |
| इंच - मीट्रिक: | इंच | बुनियादी निर्माण प्रकार: | दोहरी पिंजरे अनुचर विधानसभा आंतरिक या बाहरी दौड़ के बिना |
| स्नेहन प्रकार: | तेल स्नेहन के लिए डिज़ाइन किया गया | असर समर्थन की आवश्यकता है: | हाँ |

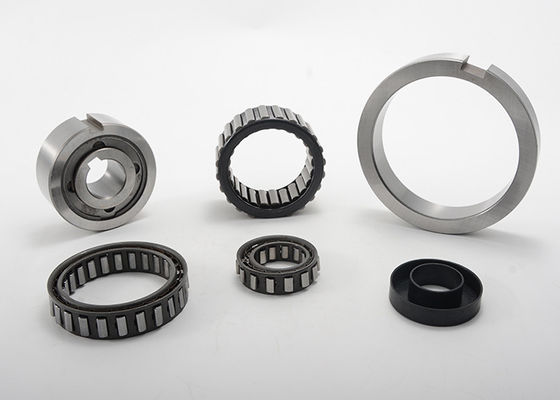

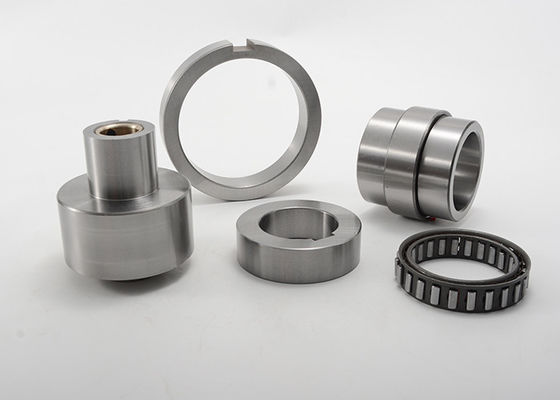

बियरिंग स्टील स्प्रैग वन वे क्लच फ्रीव्हील केज बिना इनर या आउटर रेस के
ओवररनिंग, इंडेक्सिंग, बैकस्टॉपिंग एक्सटर्नल बियरिंग सपोर्ट आवश्यक, स्प्रैग क्लच
टाइप डीसी आंतरिक या बाहरी दौड़ के बिना एक स्प्रैग प्रकार फ्रीव्हील पिंजरा है।इसे रेस प्रदान करने वाले डिज़ाइन में स्थापित किया जाना चाहिए, अक्षीय और रेडियल भार, स्नेहन और सीलिंग के लिए असर समर्थन।डीसी प्रकार संस्करण-एन वर्तमान में बिजली संचरण उपकरण में उपयोग किए जाने वाले सभी प्रकार के स्नेहक स्वीकार करता है।
स्प्रैग स्पेस टॉलरेंस को पार नहीं किया जाना चाहिए।इनर और आउटर रेस दोनों में कम से कम प्लेन चौड़ाई "ई*" होनी चाहिए, बिना किसी अवकाश के, फ़्रीव्हील फ़ंक्शन सही ढंग से सुनिश्चित करने के लिए जैसा कि निम्नलिखित पृष्ठों पर दिखाया गया है।
वैकल्पिक रूप से, नीचे दिए गए विनिर्देशों के अनुसार कठोर स्टील शाफ्ट, या हाउसिंग के मामले में दौड़ बनाई जा सकती है।0,6 मिमी न्यूनतम की गहराई के लिए तैयार भाग की सतह की कठोरता HRC 60 से 62 होनी चाहिए।
कोर कठोरता HRC35 से 45 होनी चाहिए।
Sprag चंगुल डीसी प्रकार निर्दिष्टीकरण:
| आकार | ओवररनिंग गति |
Øए +0.008 - 0,005 |
ओ सी ± 0,013 |
स्प्रैग स्पेस | इमिनट | आयुध डिपोमिनट | उबमैक्स | क्लिप की संख्या | स्प्रैग की संख्या | वज़न | ||
| TKN1 | एनआइमैक्स | एनamax | मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | पीसी | पीसी | किलोग्राम | |
| एनएम | मिनट-1 | मिनट-1 | ||||||||||
| DC2222G | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33 | 10 | 50 | 15 | - | 12 | 0.03 |
| DC2776 | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33 | 14 | 58 | 18 | - | 14 | 0.055 |
| DC3034 | 124 | 6300 | 3100 | 30.340 | 47.000 | 8.33 | 14 | 62 | 20 | - | 14 | 0.06 |
| DC3175(3C) | 159 | 6000 | 3000 | 31.750 | 48.410 | 8.33 | 14 | 63 | 24 | 3 | 16 | 0.06 |
| DC3809A | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33 | 16 | 71 | 29 | - | 18 | 0.085 |
| DC4127(3C) | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33 | 14 | 75 | 32 | 3 | 18 | 0.09 |
| DC4445A | 363 | 4300 | 2100 | 44.450 | 61.110 | 8.33 | 16 | 79 | 34 | - | 20 | 0.095 |
| DC4972(4C) | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33 | 14 | 86 | 38 | 4 | 22 | 0.1 |
| DC5476A | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | - | 24 | 0.11 |
| DC5476A (4C) | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | 4 | 24 | 0.13 |
| DC5476B (4C) | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 21 | 92 | 42 | 4 | 24 | 0.18 |
| DC5476C (4C) | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 25 | 92 | 42 | 4 | 24 | 0.2 |
| DC5776A | 604 | 3300 | 1600 | 57.760 | 74.42 | 8.33 | 16 | 98 | 44 | - | 26 | 0.11 |
| DC6334B | 806 | 3000 | 1500 | 63.340 | 80.000 | 8.33 | 21 | 104 | 50 | - | 26 | 0.175 |
| DC7221(5C) | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 14 | 115 | 56 | 5 | 30 | 0.14 |
| DC7221B | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | - | 30 | 0.185 |
| DC7221B (5C) | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | 5 | 30 | 0.21 |
| DC7969C (5C) | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33 | 25 | 124 | 61 | 5 | 34 | 0.28 |
| DC8334C | 2055 | 2300 | 1100 | 83.340 | 100.000 | 8.33 | 25 | 132 | 65 | - | 34 | 0.27 |
| DC8729A | 1250 | 2200 | 1100 | 87.290 | 103.96 | 8.33 | 16 | 134 | 67 | - | 34 | 0.165 |
| DC10323A(3C)* | 1612 | 1800 | 900 | 103.231** | 119.89 | 8.33 | 16 | 155 | 80 | 3 | 40 | 0.205 |
| DC12334C* | 4800 | 1500 | 750 | 123.34 ** | 140.000 | 8.33 | 25 | 184 | 96 | - | 50 | 0.4 |
| DC12388C (11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.5 | 25 | 196 | 96 | 1 1 | 44 | 0.4 |
टिप्पणियाँ:
1) टीमैक्स= 2.5 x टीके.एन.
2) भीतर की दौड़ खत्म हो गई
3) भीतर की दौड़ खत्म हो गई
**) सहनशीलता का विस्तार± 0,013
4) अन्य अनुकूलित आयाम उपलब्ध हैं।
5) ड्रैग स्ट्रिप और क्लिप की संख्या को अनुकूलित किया गया है।
बढ़ते उदाहरण
