उत्पाद विवरण:
|
| नाम: | कैम क्लच (वन-वे कैम क्लच) | श्रेणी: | क्लच असर |
|---|---|---|---|
| क्लच असर सामग्री: | क्रोम स्टील 100Cr6 | सतह खत्म: | कोई विशेष उपचार नहीं |
| आकार सीमा: | बोर का आकार 8 मिमी से 150 मिमी | बुनियादी निर्माण प्रकार: | रोलर प्रकार फ्रीव्हील गैर-असर समर्थित |
| मानक स्नेहन: | तेल | सील: | आवश्यक |
| हाई लाइट: | NF45 एक तरह से रोलर असर,रोलर रैंप एक तरह से रोलर असर,फ़्रीव्हील बैकस्टॉप क्लच |
||

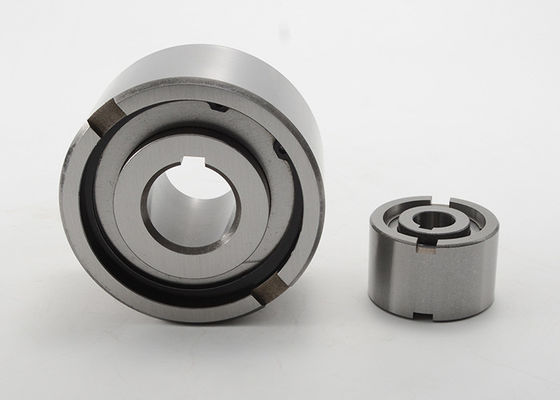

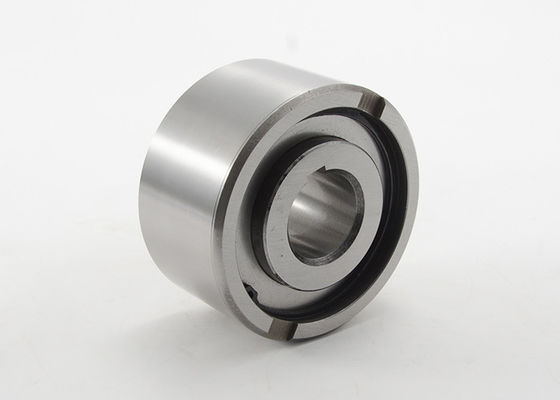

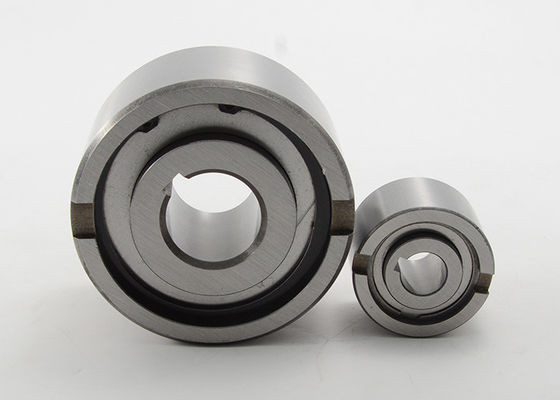

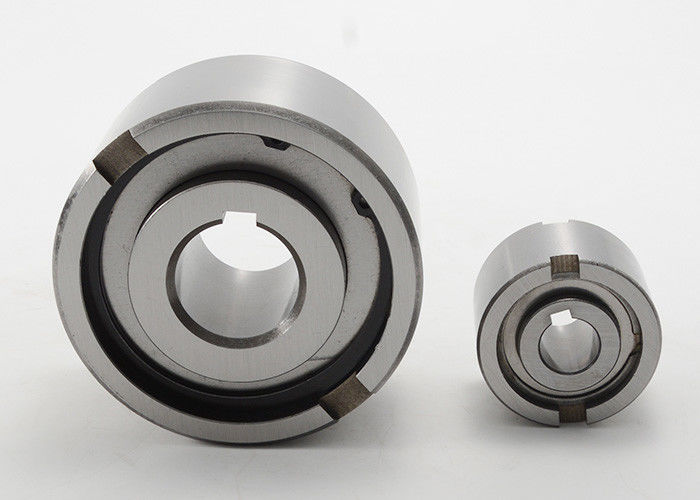

NF45 रोलर रैंप वन वे फ़्रीव्हील क्लच बैकस्टॉप बियरिंग कैम क्लच
प्रकार एनएफ एक रोलर प्रकार फ्रीव्हील गैर-असर समर्थित है।अक्षीय और रेडियल भार का समर्थन करने के लिए बियरिंग्स की आवश्यकता होती है।स्थापना द्वारा स्नेहन और सीलिंग भी प्रदान की जानी चाहिए।
मानक स्नेहन तेल है।नाममात्र बाहरी व्यास एक मानक गेंद असर आयाम है।एक विशिष्ट व्यवस्था इस प्रकार को उसी आवास सहनशीलता के साथ असर के साथ स्थापित करना है, जैसा कि निम्न पृष्ठ पर दिखाया गया है।आंतरिक दौड़ शाफ्ट के लिए महत्वपूर्ण है।H7* हाउसिंग में प्रेस फिट देने के लिए आउटर रेस में पॉजिटिव n6 टॉलरेंस है।अतिरिक्त साइड नॉच सकारात्मक टॉर्क ट्रांसमिशन प्रदान करते हैं।
यदि हाउसिंग टॉलरेंस K6* के लिए है, तो नॉच का उपयोग आवश्यक नहीं है, लेकिन हाउसिंग को इतना मजबूत होना चाहिए कि असेंबली के बाद विस्तार न हो।
एनएफ सीरीज रोलर रैंप वन वे फ्रीव्हील चंगुल विनिर्देशों:
| प्रकार | बोर आकार | आयाम (मिमी) | मैक्स।टोक़ (एनएम) | मैक्स।ओवररनिंग स्पीड (आरपीएम) | नेट वजन / किग्रा) | |||||||
| डी | डीh6 | एल | डी5 | डी6 | टी | आर | आर 1 | आंतरिक प्रतिस्पर्धा | बाहरी जाति | |||
| एनएफ8 | 8 | 37 | 20 | 30 | 20 | 3 | 1.0 | 1.5 | 16 | 5000 | 6000 | 0.1 |
| एनएफ12 | 12 | 37 | 20 | 30 | 20 | 3 | 1.0 | 1.5 | 16 | 5000 | 6000 | 0.1 |
| एनएफ15 | 15 | 47 | 30 | 37 | 26 | 3.5 | 1.5 | 1.5 | 62 | 4500 | 5400 | 0.3 |
| एनएफ20 | 20 | 62 | 36 | 52 | 37 | 3.5 | 2.0 | 2.0 | 150 | 3000 | 3600 | 0.6 |
| एनएफ25 | 25 | 80 | 40 | 68 | 49 | 4 | 2.5 | 2.0 | 200 | 2200 | 2600 | 1.1 |
| एनएफ30 | 30 | 90 | 48 | 75 | 52.5 | 5 | 2.5 | 2.0 | 400 | 1800 | 2100 | 1.6 |
| एनएफ35 | 35 | 100 | 53 | 80 | 58 | 6 | 2.5 | 2.5 | 530 | 1600 | 1950 | 2.3 |
| एनएफ40 | 40 | 110 | 63 | 90 | 62 | 7 | 3.0 | 2.5 | 880 | 1250 | 1700 | 3.1 |
| एनएफ45 | 45 | 120 | 63 | 95 | 69 | 7 | 3.0 | 2.5 | 1200 | 1100 | 1500 | 3.7 |
| NF50 | 50 | 130 | 80 | 110 | 82 | 8.5 | 3.5 | 3.0 | 1900 | 850 | 1300 | 5.4 |
| एनएफ55 | 55 | 140 | 80 | 115 | 83 | 9 | 3.5 | 3.5 | 2000 | 800 | 1200 | 6.1 |
| एनएफ60 | 60 | 150 | 95 | 125 | 93.5 | 9 | 3.5 | 3.5 | 3400 | 700 | 1100 | 8.5 |
| एनएफ70 | 70 | 170 | 110 | 140 | 106 | 9 | 3.5 | 3.5 | 4700 | 620 | 900 | 13 |
| एनएफ80 | 80 | 190 | 125 | 160 | 122 | 9 | 4.0 | 3.5 | 8000 | 550 | 800 | 18 |
| एनएफ90 | 90 | 215 | 140 | 180 | 133 | 11.5 | 4.0 | 4.0 | 13800 | 480 | 700 | 25.3 |
| एनएफ100 | 100 | 260 | 150 | 210 | 157 | 14.5 | 4.0 | 4.0 | 15700 | 400 | 600 | 42.1 |
| एनएफ130 | 130 | 300 | 180 | 240 | 188 | 17 | 5.0 | 5.0 | 27800 | 300 | 480 | 65 |
| एनएफ150 | 150 | 320 | 180 | 260 | 205 | 17 | 5.0 | 5.0 | 35500 | 250 | 400 | 95 |
