उत्पाद विवरण:
|
| नाम: | कैम क्लच (वन वे कैम क्लच बियरिंग) | असर सामग्री: | उच्च मिश्र धातु असर गुणवत्ता वाले स्टील GCr15 |
|---|---|---|---|
| इंच - मीट्रिक: | मीट्रिक आयाम | सतह खत्म: | कोई इलाज़ नहीं |
| अन्य सुविधाओं: | आंतरिक रिंग पर कीवे और दोनों तरफ बाहरी रिंग पर दो रेडियल, फेस-साइड खांचे के साथ। | स्नेहन: | टीएफएस सीरीज के जहाज तेल से प्री-लुब्रिकेटेड होते हैं। |
| तापमान की रेंज: | लगभग। -10 डिग्री सेल्सियस से + 50 डिग्री सेल्सियस। | आवेदन पत्र: | सामान्य आंतरिक या बाहरी रेस ओवररनिंग अनुप्रयोगों के लिए आदर्श |
| हाई लाइट: | सिंगल डायरेक्शन बैकस्टॉप कैम क्लच,कीवे बैकस्टॉप कैम क्लच,1 वे क्लच बेयरिंग TFS |
||

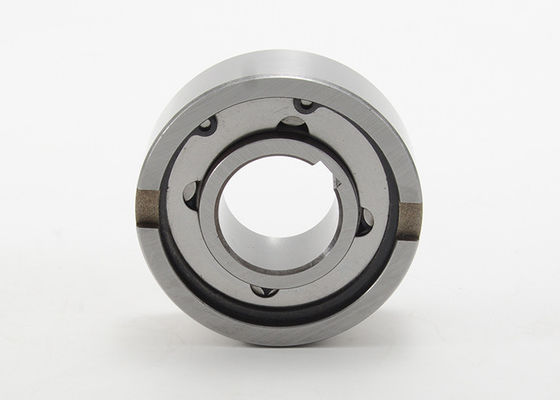

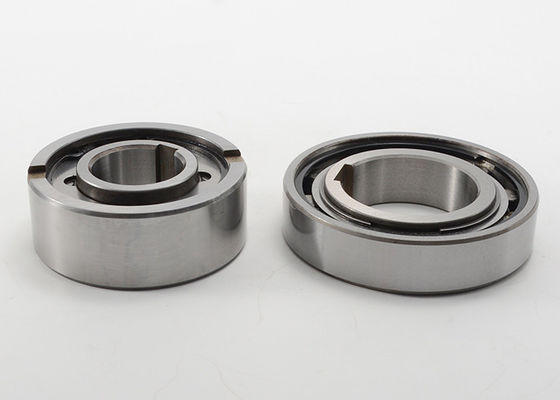

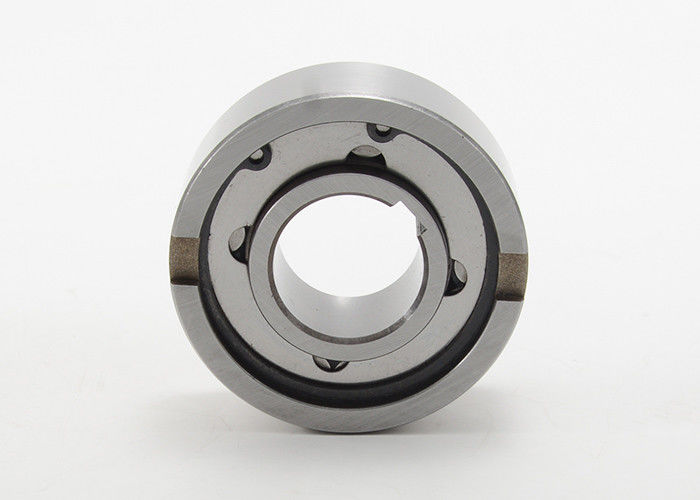

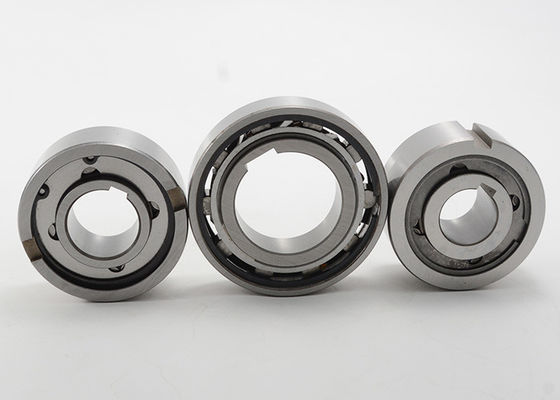

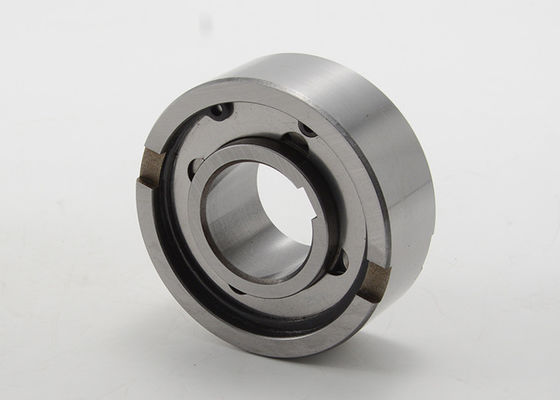

TFS फ़्रीव्हील्स कैम क्लच सिंगल डायरेक्शनल वन वे क्लच बेयरिंग विथ कीवेज़
टीएफएस सीरीज कैम क्लच एक स्प्रैग टाइप क्लच है जिसे प्रेस फिट इंस्टालेशन के लिए डिजाइन किया गया है।स्प्रैग प्रकार के डिजाइन में आमतौर पर समान आकार के रैंप और रोलर प्रकार के क्लच की तुलना में अधिक टोक़ क्षमता होती है।टीएफएस के पास पता लगाने में सहायता के लिए बाहरी रेस पर दो वर्टिकल कीवे हैं।बाहरी आयाम सीरीज 63 बॉल बेयरिंग के समान हैं।यह डिज़ाइन सामान्य आंतरिक या बाहरी रेस ओवररनिंग अनुप्रयोगों के लिए आदर्श है।चूंकि टीएफएस श्रृंखला में एक अभिन्न असर शामिल नहीं है, टीएफएस कैम क्लच को एक असर के बगल में स्थापित करना जो अक्षीय और रेडियल भार दोनों को संभालता है, विशिष्ट अनुप्रयोग है।टीएफएस सीरीज के जहाज तेल से प्री-लुब्रिकेटेड होते हैं।
कीवे:
DIN 6885-1 के अनुसार कीवे व्यास d=12mm तक है।इसके ऊपर DIN 6885-3 के अनुसार।
बढ़ते हुए:
बियरिंग और फ़्रीव्हील के लिए, समान इंस्टालेशन सहनशीलता प्रदान की जानी चाहिए।अनुशंसित आवास सहिष्णुता H7।शाफ्ट के लिए h7.यदि फ्रीव्हील टीएफएस के लिए हाउसिंग इनर डायमीटर की सहनशीलता K6 है, तो फ्रीव्हील के एंड फेस ग्रूव्स पर किसी फेदर की की आवश्यकता नहीं है।स्थापना के दौरान, रोटेशन की सही दिशा सुनिश्चित करने के लिए देखभाल की जानी चाहिए।घूर्णन की दिशा फ्रीव्हील पर एक मार्किंग एरो द्वारा इंगित की जाती है।
स्नेहन:
तेल स्नेहन।टीएफएस सीरीज के जहाज तेल से प्री-लुब्रिकेटेड होते हैं।
तापमान सीमा:
लगभग।-10 डिग्री सेल्सियस से + 50 डिग्री सेल्सियस।
अनुरोध पर अन्य संस्करण।
फ्रीव्हील्स कैम क्लच सिंगल डायरेक्शनल वन वे क्लच बेअरिंग विथ कीवेज टीएफएस सीरीज स्पेसिफिकेशन्स:
| क्लच बियरिंग प्रकार | बोर आकार | बोर कीवे | आयाम (मिमी) | |||||||
| डी | ए (कुल चौड़ाई) | बी (समग्र व्यास) | सी (बाहरी रेस आईडी) | डी (इनर रेस आईडी) | ई (चम्फर) | एफ (चम्फर) | जी (स्लॉट चौड़ाई) | एच (खांचा गहराई) | ||
| टीएफएस12 | 12 | 4 x 1.8 | 13 | 35 | 30 | 18 | 0.6 | 0.3 | 4 | 1.4 |
| टीएफएस15 | 15 | 5 x 1.2 | 18 | 42 | 36 | 22 | 0.8 | 0.3 | 5 | 1.8 |
| टीएफएस17 | 17 | 5 x 1.2 | 19 | 47 | 38 | 22 | 1.2 | 0.8 | 5 | 2.3 |
| टीएफएस20 | 20 | 6x 1.6 | 21 | 52 | 45 | 27 | 1.2 | 0.8 | 6 | 2.3 |
| टीएफएस25 | 25 | 8x 2.0 | 24 | 62 | 52 | 35 | 1.2 | 0.8 | 8 | 2.8 |
| टीएफएस30 | 30 | 8 x 2.0 | 27 | 72 | 62 | 40 | 1.8 | 1.0 | 10 | 2.5 |
| टीएफएस35 | 35 | 10 x 2.4 | 31 | 80 | 70 | 48 | 1.8 | 1.0 | 12 | 3.5 |
| टीएफएस40 | 40 | 12 x 2.2 | 33 | 90 | 78 | 54.5 | 1.8 | 1.0 | 12 | 4.1 |
| टीएफएस45 | 45 | 14 x 2.1 | 36 | 100 | 85.3 | 59 | 1.8 | 1.0 | 14 | 4.6 |
| टीएफएस50 | 50 | 14 x 2.1 | 40 | 110 | 92 | 65 | 1.8 | 1.0 | 14 | 5.6 |
| टीएफएस60 | 60 | 18x 2.3 | 46 | 130 | 110 | 84 | 2.6 | 1.5 | 18 | 5.5 |
| टीएफएस70 | 70 | 20 x 2.7 | 51 | 150 | 125 | 91 | 2.6 | 1.5 | 20 | 6.9 |
| टीएफएस80 | 80 | 24 x 3.1 | 58 | 170 | 140 | 100 | 2.6 | 1.5 | 20 | 7.5 |
विशेष विवरण:
| क्लच बियरिंग प्रकार | बोर आकार | मैक्स।टोक़ (एनएम) | टोक़ खींचें (एनएम) | मैक्स।ओवररनिंग स्पीड (आरपीएम) | शुद्ध वजन (जी) | |
| डी | आंतरिक प्रतिस्पर्धा | बाहरी जाति | ||||
| टीएफएस12 | 12 | 18 | 0.040 | 4500 | 2300 | 68 |
| टीएफएस15 | 15 | 28 | 0.060 | 3500 | 1800 | 120 |
| टीएफएस17 | 17 | 50 | 0.110 | 3200 | 1600 | 150 |
| टीएफएस20 | 20 | 84 | 0.180 | 2500 | 1300 | 220 |
| टीएफएस25 | 25 | 128 | 0.190 | 2000 | 1000 | 360 |
| टीएफएस30 | 30 | 200 | 0.210 | 1600 | 800 | 530 |
| टीएफएस35 | 35 | 475 | 0.420 | 1400 | 700 | 790 |
| टीएफएस40 | 40 | 607 | 0.460 | 1300 | 650 | 1050 |
| टीएफएस45 | 45 | 756 | 0.560 | 1100 | 550 | 1370 |
| टीएफएस50 | 50 | 1124 | 0.600 | 1000 | 500 | 1900 |
| टीएफएस60 | 60 | 1975 | 0.870 | 840 | 420 | 3110 |
| टीएफएस70 | 70 | 2514 | 0.910 | 750 | 380 | 4390 |
| टीएफएस80 | 80 | 3924 | 1.220 | 670 | 340 | 6440 |
