उत्पाद विवरण:
|
| नाम: | कैम क्लच (वन-वे क्लच बियरिंग) | सामग्री: | असर स्टील GCr15 |
|---|---|---|---|
| असर समर्थित: | हाँ | सतह खत्म: | कोई विशेष उपचार नहीं |
| आकार सीमा: | बोर का आकार 10 मिमी से 45 मिमी | अन्य सुविधाओं: | उत्कृष्ट पहनने के जीवन के साथ उच्च टोक़ क्षमता |
| स्नेहन: | अनुक्रमण उपयोग के लिए, तेल स्नेहन की सिफारिश की जाती है | आवेदन पत्र: | Requibackstop, अधिभावी, और उद्योग में सूचकांक cluthes |
| हाई लाइट: | PB10 स्प्रैग क्लच बेयरिंग,कैम स्प्रैग क्लच बेयरिंग,gcr15 वन वे स्टार्टर क्लच |
||

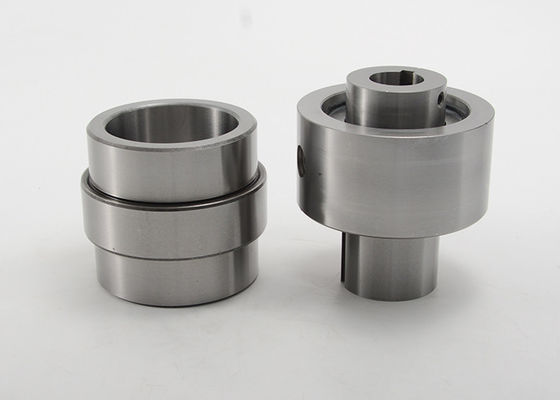

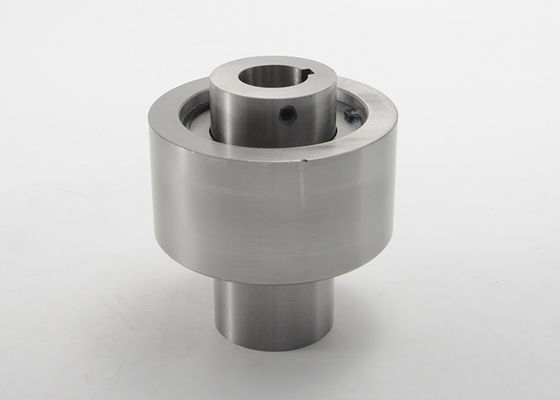

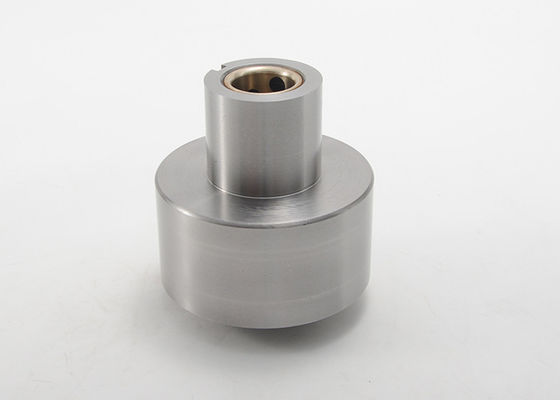

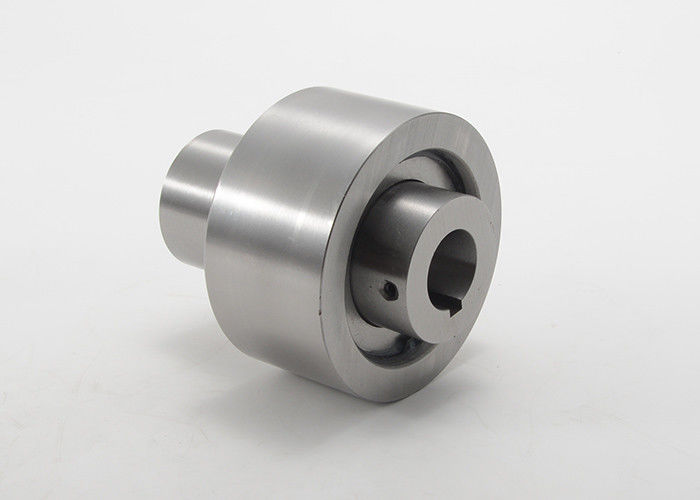

कैम क्लच वन वे क्लच बियरिंग स्प्रैग क्लच PB10
प्रमुख विशेषताऐं:
स्थापना और उपयोग
1. बाहरी दौड़ और शाफ्ट के बीच स्थित सादे असर द्वारा आंतरिक दौड़ और बाहरी दौड़ की सांद्रता को बनाए रखा जाता है।रेडियल लोड जो बाहरी दौड़ पर काम करता है, वह भी इस सादे असर द्वारा समर्थित होता है।शाफ्ट इसलिए क्लच बाहरी रेस अंत के माध्यम से बढ़ाया जाना चाहिए।
2. पीबी सीरीज कैम क्लच को कपलिंग के तौर पर इस्तेमाल न करें।दो शाफ्टों को जोड़ते समय एक लचीले कपलिंग के साथ प्रयोग करें।
3. उपरोक्त चित्रण में तीर द्वारा चिह्नित अंत से देखे गए दाएं (आरएच) या बाएं हाथ (एलएच) आंतरिक रेस ड्राइव को निर्दिष्ट करें।रन-इन करने से पहले जांच लें कि क्लच का रोटेशन सही है या नहीं।
4. अनुक्रमण उपयोग के लिए, तेल स्नेहन की सिफारिश की जाती है।
5. उपयोग की जाने वाली कुंजी JIS B1301-1959 के अनुसार होनी चाहिए
6. थ्रस्ट लोड को अन्य उपकरणों द्वारा समर्थित किया जाना चाहिए, कैम क्लच द्वारा नहीं।
7. चालित सदस्य का बोर, जैसे कि क्लच बाहरी दौड़ पर स्प्रोकेट, JIS मानक के H6 या H7 सहिष्णुता को पूरा करना चाहिए।
कैम क्लच वन वे क्लच बियरिंग स्प्रैग क्लच PB सीरीज आयाम:
| प्रकार | बोर आकार | बोर कीवे | आयाम (मिमी) | बाहरी कीवे का आकार | |||||||
| डी | ए | बी | सी (एच 7) | डी | इ | एफ | जी | क | एल | ||
| पीबी3 | 10 | 4 x 1.5 | 50 | 50 | 23 | 22 | 25 | 21 | 25.7 | 4 x 2.5 | 16 |
| पीबी5 | 16 | 5 x 2.0 | 70 | 60 | 32 | 32 | 35 | 25 | 38.8 | 5 x 3.0 | 20 |
| पीबी6 | 20 | 5 x 2.0 | 82 | 73 | 38 | 38 | 37 | 33 | 41.0 | 5x 3.0 | 27 |
| पीबी8 | 25 | 7x 3.0 | 85 | 83 | 45 | 40 | 45 | 33 | 42.0 | 7 x 4.0 | 27 |
| पीबी10 | 31.5 | 10x 3.5 | 92 | 95 | 60 | 41 | 60 | 37 | 44.0 | 10x 4.5 | 28 |
| पीबी12 | 40 | 10x 3.5 | 100 | 113 | 65 | 50 | 66 | 37 | 52.6 | 10x 4.5 | 29 |
| पीबी14 | 45 | 12x3.5 | 112 | 133 | 75 | 54 | 76 | 41 | 57.3 | 12x 4.5 | 30 |
| प्रकार | बोर आकार | मैक्स।टोक़ (एनएम) | टोक़ खींचें (एनएम) | मैक्स।ओवररनिंग स्पीड (आरपीएम) | मैक्स।अनुक्रमण (सीपीएम) | स्नेहन भराव प्लग आकार x पिच | नेट वजन / किग्रा) | |
| डी | आंतरिक प्रतिस्पर्धा | बाहरी जाति | ||||||
| पीबी3 | 10 | 29.4 | 0.196 | 1800 | 900 | 150 | एम 6 एक्स पी 1.0 | 0.23 |
| पीबी5 | 16 | 147 | 0.196 | 1800 | 900 | 150 | एम 6 एक्स पी 1.0 | 0.58 |
| पीबी6 | 20 | 382 | 0.196 | 1500 | 800 | 150 | एम 6 एक्स पी 1.0 | 1.1 |
| पीबी8 | 25 | 568 | 0.294 | 1200 | 650 | 150 | एम 6 एक्स पी 1.0 | 1.6 |
| पीबी10 | 31.5 | 843 | 0.392 | 1000 | 400 | 150 | एम 6 एक्स पी 1.0 | 2.5 |
| पीबी12 | 40 | 1530 | 0.392 | 800 | 300 | 150 | एम 6 एक्स पी 1.0 | 3.6 |
| पीबी14 | 45 | 2110 | 0.588 | 700 | 300 | 150 | एम 6 एक्स पी 1.0 | 6.0 |
