उत्पाद विवरण:
|
| नाम: | बीबी सीरीज कैम क्लच | निर्माण: | एक तरफ मेटल शील्ड, दूसरी तरफ रिटेनर। |
|---|---|---|---|
| सामग्री: | उच्च मिश्र धातु असर गुणवत्ता वाले स्टील | कीवे: | प्रत्यय "K" के साथ कोड टाइप करें, इसमें कीवे है |
| सील: | हाँ | आकार सीमा: | बोर का आकार 8 मिमी से 200 मिमी तक |
| भीतर की दौड़ पर तीर: | हां, आंतरिक दौड़ पर तीर आंतरिक दौड़ को उलझाने की दिशा दिखाता है। | . . Operating temperature range तापमान सीमा संचालित करना: | -30 डिग्री सेल्सियस से + 100 डिग्री सेल्सियस |
| हाई लाइट: | ओवररनिंग वन वे क्लच बियरिंग,बीबी सीरीज़ वन वे क्लच बियरिंग,जनरल स्टार्टर क्लच बियरिंग |
||

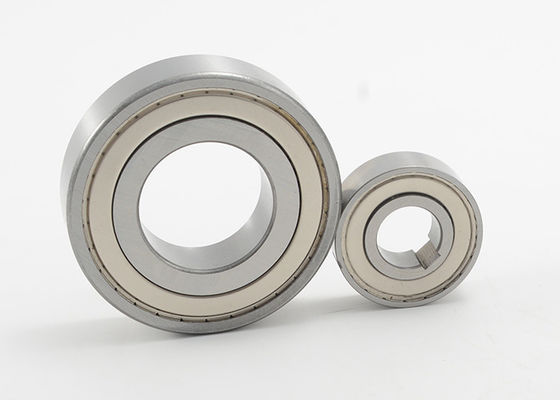

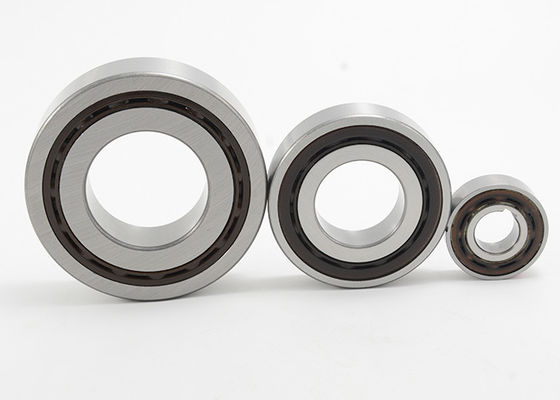

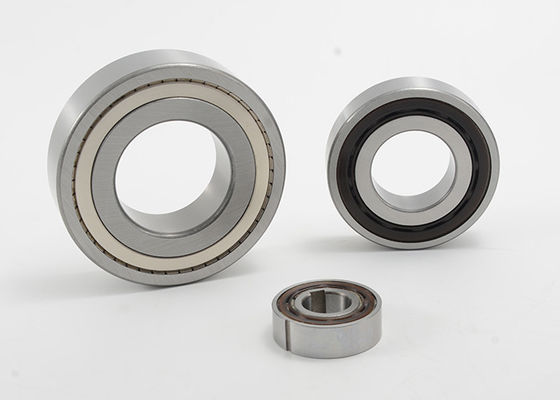

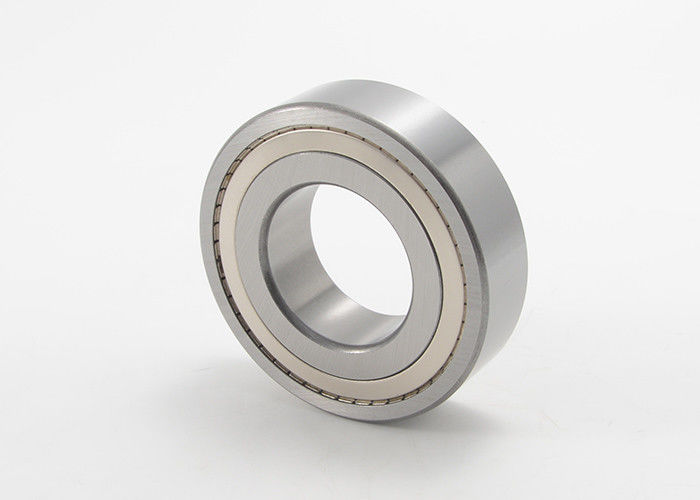

ओवररनिंग और जनरल कैम क्लच बीबी सीरीज़ वन वे क्लच बियरिंग
बीबी सीरीज कैम क्लच 62 सीरीज बॉल बेयरिंग और कैम स्टाइल क्लच का संयोजन है।इन इकाइयों को प्रेस फिट अनुप्रयोगों के लिए डिज़ाइन किया गया है और डिज़ाइन और एप्लिकेशन लचीलेपन की अनुमति देने के लिए आंतरिक और / या बाहरी दौड़ पर कीवे के साथ या बिना धातु की ढाल या धूल सुरक्षात्मक सील प्रकार के संयोजन में उपलब्ध हैं।BB सीरीज़ की इकाइयाँ चिकनाई युक्त होती हैं लेकिन धातु परिरक्षित शैली को तेल स्नान स्नेहन के लिए अनुकूलित किया जा सकता है।
असर प्रकार कैम क्लच के लिए स्थापना और उपयोग की सामान्य जानकारी
1. असर प्रकार कैम क्लच श्रृंखला प्रेस फिट स्थापना के लिए डिज़ाइन की गई है।
2. BB-1K और BB-2GD 1K श्रृंखला में आंतरिक दौड़ पर एक महत्वपूर्ण मार्ग है।आकार 25 को छोड़कर कीवे, DIN 6885 द्वारा निर्मित हैं। 3, BB40-1K और BB40-2GD 1K DIN 6885 द्वारा निर्मित हैं। 1.
3. BB-2K सीरीज़ में इनर और आउटर दोनों रेस पर एक कीवे है।
4. शाफ्ट पर सही हस्तक्षेप आयाम और अधिकतम असर और क्लच प्रदर्शन प्राप्त करने के लिए आवास को बनाए रखा जाना चाहिए।
5. प्रत्येक श्रृंखला के लिए शाफ्ट और आवास की सहनशीलता के लिए अगले पृष्ठ में तालिका देखें।
6. BB-2GD और BB-2GD 1K श्रृंखला में धूल से प्रभावी सुरक्षा के लिए विशेष लिप सील हैं।
7. आंतरिक दौड़ पर तीर आंतरिक दौड़ को उलझाने की दिशा दिखाता है।
8. क्लच को स्थापित करने के लिए, आंतरिक और बाहरी दौड़ के पूरे चेहरे पर समान दबाव लागू करने के लिए उपयुक्त व्यास के एक प्रेस टूल का उपयोग करें।
9. क्लच पर हैमर या अन्य शॉक न लगाएं।
10. सुनिश्चित करें कि क्लच की प्रेस फिटिंग स्थापना के लिए आवश्यक दबाव का सामना करने के लिए आवास में पर्याप्त ताकत है।
11. ऑपरेटिंग तापमान रेंज: -30 डिग्री सेल्सियस से +100 डिग्री सेल्सियस (इस सीमा से अधिक तापमान के लिए हमसे परामर्श करें)।
स्नेहन
1. चूंकि डिलीवरी से पहले ही ग्रीस लगा दिया जाता है, इसलिए उपयोग से पहले लगाने और ग्रीस लगाने की कोई आवश्यकता नहीं है।
2. यदि क्लच का उपयोग तेल स्नेहक के साथ किया जाता है, तो तेल स्नेहन हमेशा इकाई के अंदर लगाया जाना चाहिए।
3. ईपी एडिटिव्स के साथ ग्रीस या स्नेहक का उपयोग न करें।
उदाहरण कैसे ऑर्डर करें कोड: BB सीरीज़ कैम क्लच बेस यूनिट
| श्रृंखला | आकार (बोर आईडी) | निर्माण | विशेष विवरण | |||
| असर श्रृंखला | दीया के अंदर। | टोक़ क्षमता | ||||
| पौंड फुट | (एनएम) | |||||
| बी बी: सामान्य अनुप्रयोगों के लिए आदर्श | 15 | खाली: एक तरफ मेटल शील्ड, दूसरी तरफ रिटेनर | 6202 | 15 मिमी | 21 | (29) |
| 17 | 6203 | 17 मिमी | 32 | (43) | ||
| 20 | 6204 | 20 मिमी | 45 | (61) | ||
| 25 | 6205 | 25 मिमी | 58 | (78) | ||
| 30 | 6206 | 30 मिमी | 103 | (140) | ||
| 35 | 6207 | 35 मिमी | 128 | (173) | ||
| 40 | 6208 | 40 मिमी | 192 | (260) | ||
उदाहरण कैसे ऑर्डर करें कोड: कुंजी और कीवे के साथ बीबी श्रृंखला कैम क्लच
| श्रृंखला | आकार (बोर आईडी) | कीवे | मुख्य निर्दिष्टीकरण | |
|
आंतरिक प्रतिस्पर्धा बीएक्सएचएक्स लंबाई |
बाहरी जाति बी 'एक्स एच' एक्स लंबाई |
|||
| बी बी: सामान्य अनुप्रयोगों के लिए आदर्श | 15 |
K: एक तरफ मेटल शील्ड, दूसरी तरफ रिटेनर।कैम क्लच के भीतरी व्यास पर कीवे।कुंजी शामिल है।
केके: एक तरफ मेटल शील्ड, दूसरी तरफ रिटेनर।कैम क्लच के अंदर और बाहर व्यास पर कीवे।दोनों चाबियां शामिल हैं
|
5 x 3 x 11 | 2 x 2 x 11 |
| 17 | 5 x 3 x 12 | 2 x 2 x 12 | ||
| 20 | 6 x 4 x 14 | 3 x 3 x 14 | ||
| 25 | 8 x 5 x 15 | 6 x 4 x 15 | ||
| 30 | 8 x 5 x 16 | 6 x 4 x 16 | ||
| 35 | 10 x 6 x 17 | 8 x 5 x 17 | ||
| 40 | 12 x 8 x 22 | 10 x 6 x 22 | ||
ऑर्डर कैसे करें उदाहरण: रबर सील के साथ BB सीरीज कैम क्लच
| श्रृंखला | आकार (बोर आईडी) | निर्माण | विशेष विवरण | |||
| असर श्रृंखला | दीया के अंदर। | टोक़ क्षमता | ||||
| पौंड फुट | (एनएम) | |||||
| बी बी: सामान्य अनुप्रयोगों के लिए आदर्श | 15 | जीडी: दोनों तरफ रबर सील | 6202 | 15 मिमी | 21 | (29) |
| 17 | 6203 | 17 मिमी | 32 | (43) | ||
| 20 | 6204 | 20 मिमी | 45 | (61) | ||
| 25 | 6205 | 25 मिमी | 58 | (78) | ||
| 30 | 6206 | 30 मिमी | 103 | (140) | ||
| 35 | 6207 | 35 मिमी | 128 | (173) | ||
| 40 | 6208 | 40 मिमी | 192 | (260) | ||
उदाहरण कैसे ऑर्डर करें कोड: रबर सील और कीवे के साथ BB सीरीज कैम क्लच
| श्रृंखला | आकार (बोर आईडी) | निर्माण | कीवे | मुख्य निर्दिष्टीकरण | |
|
आंतरिक प्रतिस्पर्धा बीएक्सएचएक्स लंबाई |
बाहरी जाति बी 'एक्स एच' एक्स लंबाई |
||||
| बी बी: सामान्य अनुप्रयोगों के लिए आदर्श | 15 |
जीडी: दोनों तरफ रबर सील
|
K: कैम क्लच के अंदर के व्यास पर कीवे और इसमें चाबी शामिल है | 5 x 3 x 11 | 2 x 2 x 11 |
| 17 | 5 x 3 x 12 | 2 x 2 x 12 | |||
| 20 | 6 x 4 x 14 | 3 x 3 x 14 | |||
| 25 | 8 x 5 x 15 | 6 x 4 x 15 | |||
| 30 | 8 x 5 x 16 | 6 x 4 x 16 | |||
| 35 | 10 x 6 x 17 | 8 x 5 x 17 | |||
| 40 | 12 x 8 x 22 | 10 x 6 x 22 | |||
बी बी सीरीज कैम क्लच आयाम:
| प्रकार | ए | बी | सी | डी (बाहरी रेस आईडी) | आर | भार वहन करना | |||
| BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | गतिशील (एन) | स्थैतिक (एन) | ||||
| बीबी15 | 1 1 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 5950 | 3230 |
| बीबी17 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 7000 | 3700 |
| बीबी 20 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1.0 | 8500 | 4900 |
| बीबी25 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1.0 | 10700 | 6300 |
| बीबी 30 | 16 | 21 | 62 | 30 | 56.6 | 55.60 | 1.0 | 11900 | 7900 |
| बीबी35 | 17 | 22 | 72 | 35 | 64.0 | 64.60 | 1.1 | 13500 | 9700 |
| बीबी40 | 22 | 27 | 80 | 40 | 71.0 | 71.60 | 1.1 | 14500 | 11700 |
विशेष विवरण:
| प्रकार | टोक़ क्षमता (एनएम) | टोक़ खींचें (एनएम) | मैक्स।ओवररनिंग स्पीड (आरपीएम) | शुद्ध वजन (जी) | |||
| BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | आंतरिक प्रतिस्पर्धा | बाहरी जाति | BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | ||
| बीबी15 | 29 | 0.010 | 0.040 | 3600 | 2000 | 50 | 70 |
| बीबी17 | 43 | 0.010 | 0.050 | 3500 | 1900 | 80 | 100 |
| बीबी 20 | 61 | 0.014 | 0.055 | 3000 | 1600 | 120 | 150 |
| बीबी25 | 78 | 0.017 | 0.055 | 2500 | 1400 | 150 | 200 |
| बीबी 30 | 140 | 0.030 | 0.058 | 2000 | 1100 | 230 | 280 |
| बीबी35 | 173 | 0.034 | 0.060 | 1800 | 1000 | 320 | 410 |
| बीबी40 | 260 | 0.040 | 0.080 | 1800 | 900 | 400 | 600 |
कीवे और की स्लॉट के आयाम:
| प्रकार | बी2js10 | टी 1 | टी 2 | बी1js9 | टी | इनर रेस की | बाहरी दौड़ कुंजी | |
| BB15-1K-K | BB15-2GD 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB15-2K-K | - | 2.0 | 0.6 | 5 x 3 x 11 | 2 x 2 x 11 | |||
| BB17-1K-K | BB17-2GD 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB17-2K-के | - | 2.0 | 1.0 | 5 x 3 x 12 | 2 x 2 x 12 | |||
| BB20-1K-K | BB20-2GD 1K-K | 6.0 | 2.5 | 1.6 | - | - | - | - |
| BB20-2K-के | - | 3.0 | 1.5 | 6 x 4 x 14 | 3 x 3 x 14 | |||
| BB25-1K-K | BB25-2GD 1K-K | 8.0 | 3.6 | 1.5 | - | - | - | - |
| BB25-2K-K | - | 6.0 | 2.0 | 8 x 5 x 15 | 6 x 4 x 15 | |||
| BB30-1K-K | BB30-2GD 1K-K | 8.0 | 3.1 | 2.0 | - | - | - | - |
| BB30-2K-K | - | 6.0 | 2.0 | 8 x5 x 16 | 6 x 4 x 16 | |||
| BB35-1K-K | BB35-2GD 1K-K | 10.0 | 3.7 | 2.4 | - | - | - | - |
| BB35-2K-K | - | 8.0 | 2.5 | 10 x6 x 17 | 8x 5x 17 | |||
| BB40-1K-K | BB40-2GD 1K-K | 12.0 | 5.0 | 3.3 | - | - | - | - |
| BB40-2K-K | - | 10.0 | 3.0 | 12x 8 x 22 | 10 x6 x 22 | |||
उदाहरण कैसे ऑर्डर करें कोड: कुंजी और कीवे के साथ बीबी श्रृंखला कैम क्लच
| श्रृंखला | आकार (बोर आईडी) | कीवे | मुख्य निर्दिष्टीकरण | |
|
आंतरिक प्रतिस्पर्धा बीएक्सएचएक्स लंबाई |
बाहरी जाति बी 'एक्स एच' एक्स लंबाई |
|||
| बी बी: सामान्य अनुप्रयोगों के लिए आदर्श | 15 |
K: एक तरफ मेटल शील्ड, दूसरी तरफ रिटेनर।कैम क्लच के भीतरी व्यास पर कीवे।कुंजी शामिल है।
केके: एक तरफ मेटल शील्ड, दूसरी तरफ रिटेनर।कैम क्लच के अंदर और बाहर व्यास पर कीवे।दोनों चाबियां शामिल हैं
|
5 x 3 x 11 | 2 x 2 x 11 |
| 17 | 5 x 3 x 12 | 2 x 2 x 12 | ||
| 20 | 6 x 4 x 14 | 3 x 3 x 14 | ||
| 25 | 8 x 5 x 15 | 6 x 4 x 15 | ||
| 30 | 8 x 5 x 16 | 6 x 4 x 16 | ||
| 35 | 10 x 6 x 17 | 8 x 5 x 17 | ||
| 40 | 12 x 8 x 22 | 10 x 6 x 22 | ||
