उत्पाद विवरण:
|
| नाम: | स्प्रैग चंगुल | क्लच प्रकार: | स्प्रैग क्लच |
|---|---|---|---|
| क्लच आवेदन: | बैकस्टॉपिंग, इंडेक्सिंग, ओवररनिंग | असर समर्थन: | गेंद |
| बोर में कीवे: | में कोई नहीं | बाहरी रेस पर कीवे: | कोई नहीं |
| स्नेहन प्रकार: | ग्रीज़ | असर सामग्री: | क्रोम स्टील 100Cr6 |
| हाई लाइट: | इंडेक्सिंग वन वे स्टार्टर क्लच बेयरिंग,बैकस्टॉपिंग वन वे स्टार्टर क्लच बेयरिंग,ओवररनिंग ड्रॉ कप रोलर क्लच |
||

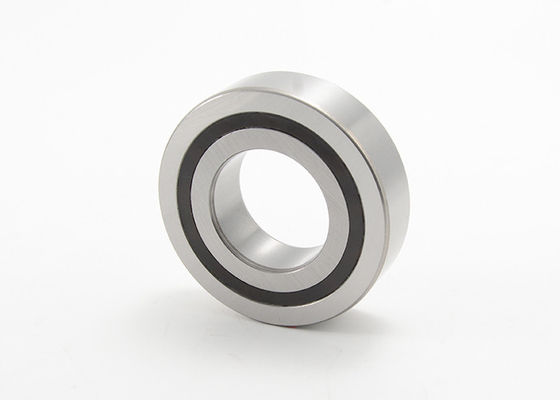

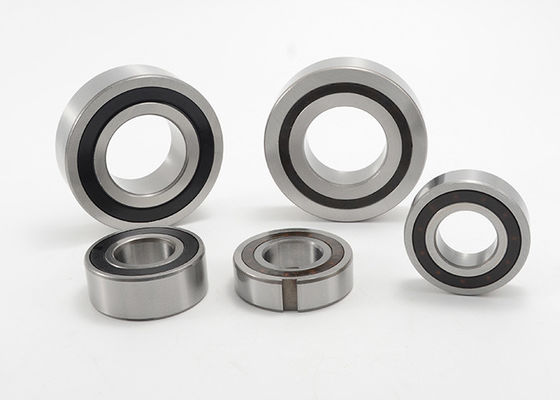

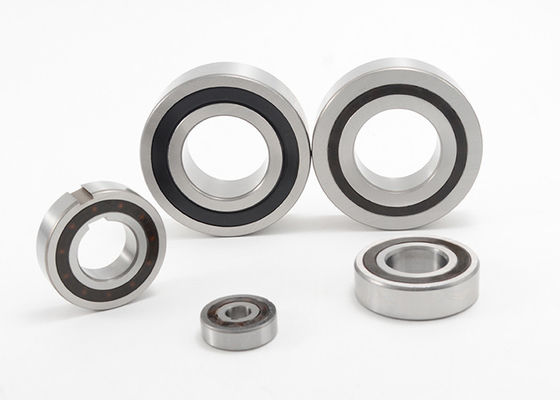

वन वे क्लच ओवररनिंग इंडेक्सिंग बैकस्टॉपिंग बियरिंग स्प्रैग क्लच CSK20
चेन्नई सुपर किंग्स
टाइप सीएसके एक स्प्रैग टाइप क्लच है जिसे 62 सीरीज बॉल बेयरिंग (आकार 8 और 40 को छोड़कर) में एकीकृत किया गया है।
यह बियरिंग को सपोर्ट करता है, शिप किया गया ग्रीस लुब्रिकेटेड है और .012” (.3 मिमी) व्यास से बड़े धूल से सुरक्षित है।अतिरिक्त "नायलोस" प्रकार की सील के उपयोग की सिफारिश की जाती है, खासकर जब काम का तापमान 122 ° F (50 ° C) से अधिक हो।
ऑइल बाथ लुब्रिकेशन भी संभव है अगर मूल ग्रीस को पहले एक उपयुक्त सॉल्वेंट का उपयोग करके बाहर निकाल दिया जाए।
एक प्रेस फिट असेंबली द्वारा अनुशंसित N6 सहिष्णुता के साथ एक कठोर बाहरी आवास में और अनुशंसित n6 सहिष्णुता के साथ एक शाफ्ट पर टोक़ संचरण सुनिश्चित किया जाता है।परिणामी आवास और शाफ्ट व्यास को यह सुनिश्चित करने के लिए जांचना चाहिए कि असर में पर्याप्त रेडियल क्लीयरेंस है।
प्रारंभिक असर रेडियल क्लीयरेंस C5 पर सेट किया गया है, और निर्दिष्ट के अनुसार प्रेस फिट का उपयोग करने पर कम हो जाता है।
एक जाति चिपकी रह सकती है।यदि दोनों रेसों को चिपकाया जाना है, तो प्रदर्शन कम हो जाएगा या C3 बियरिंग क्लीयरेंस आवश्यक होगा।
ऑपरेटिंग तापमान: 21 से 140°F (-6 से 60°C)।
ऑपरेटिंग तापमान के लिए उपलब्ध विशेष ग्रीस: -40 से 212°F (-40 से 100°C)

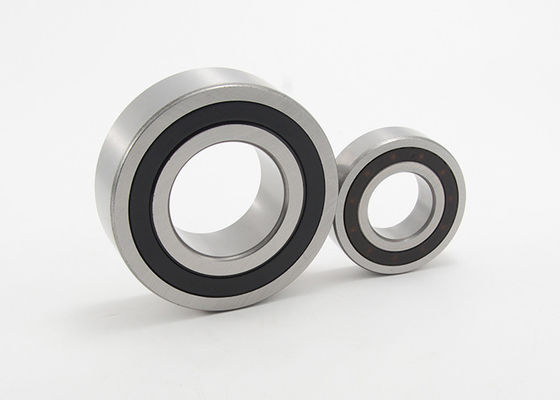

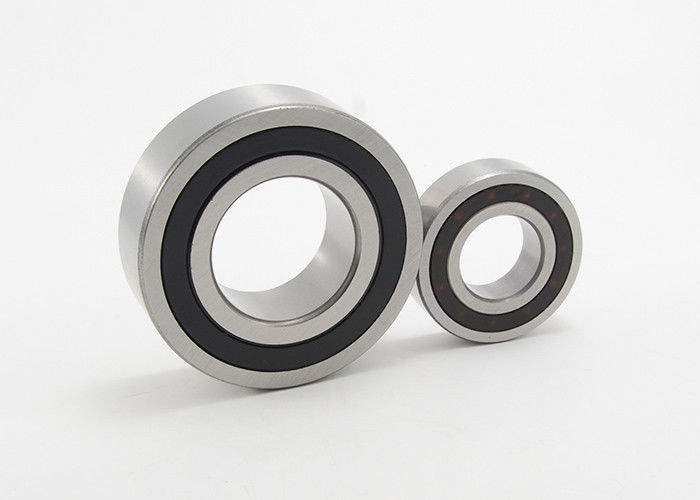

सीएसके..2RS
CSK..2RS क्लच .197” (5mm) स्टैंडर्ड 62 सीरीज बियरिंग से ज्यादा चौड़े हैं, क्योंकि वे वॉशडाउन एप्लिकेशन के लिए लिप सील्स से लैस हैं।
वन वे क्लच ओवररनिंग इंडेक्सिंग बैकस्टॉपिंग बियरिंग स्प्रैग क्लच स्पेसिफिकेशंस:
| प्रकार | असर श्रृंखला | आयाम (मिमी) | भार वहन करना | मैक्स।ओवररनिंग स्पीड (RPM) | टोक़ क्षमता (एनएम) | नेट वजन / किग्रा) | रन-इन (एनसीएम) के बाद प्रतिरोध | |||
| डी | डी | एल | गतिशील (केएन) | स्थैतिक (केएन) | ||||||
| सीएसके8 | 8 | 22 | 9 | 3.28 | 0.86 | 15000 | 2.5 | 0.015 | 0.5 | |
| सीएसके12 | 6201 | 12 | 32 | 10 | 6.1 | 2.77 | 10000 | 9.3 | 0.040 | 0.7 |
| सीएसके15 | 6202 | 15 | 35 | 11 | 7.4 | 3.42 | 8400 | 17 | 0.060 | 0.9 |
| सीएसके17 | 6203 | 17 | 40 | 12 | 7.9 | 3.8 | 7350 | 30 | 0.070 | 1.1 |
| सीएसके20 | 6204 | 20 | 47 | 14 | 9.4 | 4.46 | 6000 | 50 | 0.110 | 1.3 |
| सीएसके25 | 6205 | 25 | 52 | 15 | 10.7 | 5.46 | 5200 | 85 | 0.140 | 2.0 |
| सीएसके30 | 6206 | 30 | 62 | 16 | 11.7 | 6.45 | 4200 | 138 | 0.210 | 4.4 |
| सीएसके35 | 6207 | 35 | 72 | 17 | 12.6 | 7.28 | 3600 | 175 | 0.300 | 5.8 |
| सीएसके40 | - | 40 | 80 | 22 | 15.54 | 12.25 | 3000 | 325 | 0.500 | 7.0 |
| CSK8-2RS | - | 8 | 22 | 9 | 3.28 | 0.86 | 15000 | 2.5 | 0.015 | 0.8 |
| CSK12-2RS | - | 12 | 32 | 14 | 6.1 | 2.77 | 10000 | 9.3 | 0.050 | 3.0 |
| CSK15-2RS | - | 15 | 35 | 16 | 7.4 | 3.42 | 8400 | 17 | 0.070 | 4.0 |
| CSK17-2RS | - | 17 | 40 | 17 | 7.9 | 3.8 | 7350 | 30 | 0.090 | 5.6 |
| CSK20-2RS | - | 20 | 47 | 19 | 9.4 | 4.46 | 6000 | 50 | 0.145 | 6.0 |
| CSK25-2RS | - | 25 | 52 | 20 | 10.7 | 5.46 | 5200 | 83 | 0.175 | 6.0 |
| CSK30-2RS | - | 30 | 62 | 21 | 11.7 | 6.45 | 4200 | 138 | 0.270 | 7.5 |
| CSK35-2RS | - | 35 | 72 | 22 | 12.6 | 7.28 | 3600 | 175 | 0.400 | 8.2 |
| सीएसके40-2आरएस | - | 40 | 80 | 27 | 15.54 | 12.25 | 3000 | 325 | 0.600 | 10 |
| सीएसके6003 | 6003 | 17 | 35 | 10 | 7.4 | 3.42 | 8400 | 15 | 0.055 | 0.9 |
| सीएसके6004 | 6004 | 20 | 42 | 12 | 7.9 | 3.8 | 7350 | 28 | 0.065 | 1.1 |
| CSK6005 | 6005 | 25 | 47 | 14 | 10.7 | 5.46 | 6200 | 78 | 0.100 | 1.3 |
| CSK6304 | 6304 | 20 | 52 | 15 | 12.3 | 7.88 | 5300 | 85 | 0.180 | 2.2 |
| सीएसके6305 | 6305 | 25 | 62 | 17 | 17.3 | 11.51 | 4400 | 145 | 0.260 | 4.4 |
| सीएसके6306 | 6306 | 30 | 72 | 19 | 21.73 | 15.82 | 3800 | 205 | 0.415 | 5.8 |
