उत्पाद विवरण:
|
| नाम: | B205 कैम क्लच | सामग्री: | उच्च मिश्र धातु असर गुणवत्ता वाले स्टील |
|---|---|---|---|
| क्लच प्रकार: | कैम क्लच, दस्ता-घुड़सवार प्रकार | एक दिशा क्लच: | हाँ |
| निवेष का प्रकार: | खोखला बोर | बोर प्रोफाइल: | Straight | सीधा | Finished खत्म |
| बढ़ते विधि: | शाफ्ट पर लगे | अनुप्रयोग: | गियर बॉक्स के भीतर बैकस्टॉप और टाइमिंग गियर अनुप्रयोगों के भीतर घटकों के रूप में |
| हाई लाइट: | शाफ़्ट माउंटेड वन डायरेक्शन क्लच,B205 वन डायरेक्शन क्लच,होलो बोर स्टार्टर वन वे बेयरिंग |
||

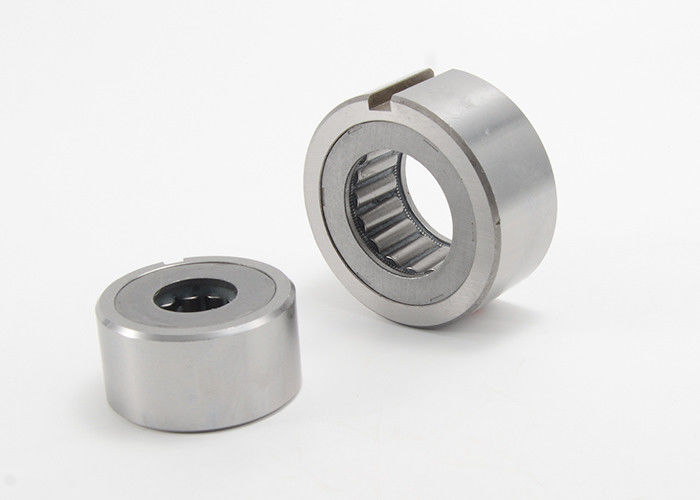

B205 कैम क्लच दस्ता माउंटेड टाइप वन डायरेक्शन क्लच वन वे बियरिंग्स
उत्पादन विवरण
टाइप B200 एक नॉन बेयरिंग सपोर्टेड स्प्रैग टाइप फ्रीव्हील है।उपयोगकर्ता द्वारा प्रदान किए गए शाफ्ट पर स्प्रैग सीधे चलते हैं।अक्षीय और रेडियल भार का समर्थन करने के लिए बियरिंग्स की आवश्यकता होती है।स्थापना द्वारा स्नेहन और सीलिंग भी प्रदान की जानी चाहिए।
एक विशिष्ट व्यवस्था इस प्रकार को एक असर के साथ स्थापित करना है जैसा कि निम्नलिखित पृष्ठ पर दिखाया गया है।बाहरी रेस प्राप्त करने के लिए हाउसिंग बोर को H7 टॉलरेंस के साथ तैयार किया जाएगा।एक कुंजी टोक़ संचारित करेगी।जिस शाफ्ट पर स्प्रैग्स चलते हैं, उसकी सतह की कठोरता एचआरसी 60 से 62 होनी चाहिए, जिसकी अंतिम गहराई 0,6 मिमी न्यूनतम होनी चाहिए।कोर कठोरता एचआरसी 35 से 45 होनी चाहिए। सतह खुरदरापन 22 सीएलए से अधिक नहीं होना चाहिए।अधिकतम शाफ़्ट टेपर 0,01 मिमी प्रति 50 मिमी लंबाई।शाफ्ट और हाउसिंग बोर के बीच एकाग्रता को टीआईआर 0,05 मिमी के भीतर बनाए रखा जाना चाहिए।
पसंदीदा स्नेहन तेल है।स्टीबर डिज़ाइन ईपी एडिटिव्स के साथ गियर ऑयल सहित पावर ट्रांसमिशन में उपयोग किए जाने वाले अधिकांश सामान्य स्नेहक के उपयोग की अनुमति देता है।जब आवश्यक तेल स्नेहन भी संभव है।
स्थापना और उपयोग
1.B200 सीरीज कैम क्लच शाफ्ट माउंटेड है, इसलिए जिस शाफ्ट पर क्लच लगाया गया है, उसे पीसने के बाद आरसी 56-60 और 1.5 मिमी केस की गहराई तक कठोर होना चाहिए।1.5S (16माइक्रो-इंच) फ़िनिश तक ग्राइंड करें.इस शाफ्ट का टेपर 0.01 मिमी प्रति 50 मिमी से अधिक नहीं होना चाहिए।
2. क्लच की स्थापना के लिए क्लच को दोनों तरफ या एक तरफ बीयरिंग के साथ शाफ्ट और क्लच बाहरी रेस के बीच सांद्रता प्राप्त करने के लिए और रेडियल या थ्रस्ट लोड लेने के लिए जो बाहरी रेस या शाफ्ट पर काम कर सकता है .स्थापना उदाहरण देखें।
3. क्लच को शाफ्ट पर क्लच प्लेट पर दिखाए गए तीर द्वारा चिह्नित दिशा में घुमाकर लगाया जाना चाहिए।हथौड़े से क्लच को शॉक न लगाएं।
4. ऊपर की तालिका में दिखाए गए बीयरिंगों के समान चंगुल के बाहरी व्यास हैं।जिस हाउसिंग में क्लच को असेंबल किया जाता है उसकी बोर टॉलरेंस नीचे दी गई तालिका में दिखाई गई सीमा के भीतर होनी चाहिए।
5. अनुक्रमण के लिए, तेल स्नेहन की सिफारिश की जाती है।
6. आवास बोर और शाफ्ट की सांद्रता 0.05 मिमी के भीतर होनी चाहिए।
7. मुख्य प्रोफ़ाइल JIS B1301-1959 के अनुसार होनी चाहिए
| आदर्श | हाउसिंग बोर (मिमी) की सहनशीलता |
| बी 203, बी 204 | +0 से + 0.025 |
| बी205, बी206, बी207, बी208 | +0 से + 0.030 |
| बी210, बी211, बी212, बी213 | +0 से + 0.035 |
| बी 214 | +0 से + 0.040 |
200 सीरीज कैम क्लच निर्दिष्टीकरण:
| प्रकार | असर श्रृंखला | चाबियां | आयाम (मिमी) | मैक्स।टोक़ (एनएम) | टोक़ खींचें (एनएम) | मैक्स।ओवररनिंग स्पीड (RPM) | मैक्स।अनुक्रमण (सीपीएम) | नेट वजन / किग्रा) | |||
| ए | बी | सी (शाफ्ट का व्यास) | शाफ़्ट | बाहरी जाति | |||||||
| बी 203 | 6203 | 4 x 2.5 | 25 | 40 | 16.51 | 39.2 | 0.098 | 2400 | 500 | 150 | 0.23 |
| बी 204 | 6204 | 5 x 3 | 25 | 47 | 18.796 | 58.8 | 0.098 | 2400 | 500 | 150 | 0.34 |
| बी 205 | 6205 | 5 x 3 | 25 | 52 | 23.622 | 98 | 0.196 | 1800 | 400 | 150 | 0.45 |
| बी 206 | 6206 | 7 x 4 | 28 | 62 | 32.766 | 235 | 0.196 | 1800 | 350 | 150 | 0.68 |
| बी 207 | 6207 | 7 x 4 | 28 | 72 | 42.088 | 372 | 0.196 | 1800 | 300 | 150 | 0.80 |
| बी 208 | 6208 | 10 x 4.5 | 32 | 80 | 46.761 | 549 | 0.196 | 1800 | 200 | 150 | 0.91 |
| बी 209 | 6209 | 10 x 4.5 | 32 | 85 | 46.761 | 549 | 0.196 | 1800 | 200 | 150 | 0.95 |
| बी 210 | 6210 | 10 x 4.5 | 32 | 90 | 56.109 | 784 | 0.294 | 1200 | 200 | 150 | 1.00 |
| बी211 | 6211 | 10 x 4.5 | 32 | 100 | 56.109 | 784 | 0.294 | 1200 | 200 | 150 | 1.40 |
| बी212 | 6212 | 10 x 4.5 | 42 | 110 | 70.029 | 1230 | 0.294 | 1200 | 180 | 150 | 1.80 |
| बी 213 | 6213 | 10 x 4.5 | 42 | 120 | 70.029 | 1230 | 0.294 | 1200 | 180 | 150 | 2.30 |
| बी 214 | 6214 | 12x 4.5 | 42 | 125 | 79.356 | 1390 | 0.392 | 1000 | 180 | 150 | 2.40 |
