उत्पाद विवरण:
|
| नाम: | मशीनीकृत आंतरिक रिंग | सामग्री: | उच्च मिश्र धातु असर गुणवत्ता वाले स्टील AISI52100 |
|---|---|---|---|
| भाग संख्या: | एमआई 10, एमआई 10 एन, एमआई 12, एमआई 12 एन, एमआई 14, एमआई 14 एन, एमआई 16, एमआई 16 एन, एमआई 20, एमआई 20 | सतह खत्म: | तटस्थ मशीनीकृत असर स्टील की सतह |
| इंच/मीट्रिक: | इंपीरियल (इंच) श्रृंखला | बुनियादी निर्माण प्रकार: | कठोर प्रेसिजन ग्राउंड रिंग्स के माध्यम से |
| स्नेहन नाली: | पास होना | प्रसंस्करण: | मशीन |
| हाई लाइट: | क्रोमियम बॉल बेयरिंग इनर रेस,बॉल बेयरिंग इनर रेस MI 10 N,मशीनी रोलर बेयरिंग रिंग |
||

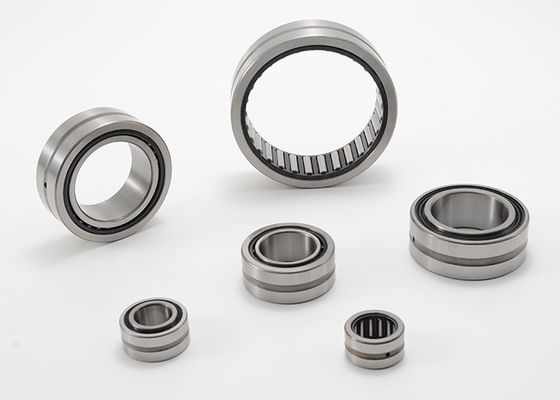

सुई बियरिंग्स, इंच आकार के लिए क्रोमियम स्टील मशीनीकृत आंतरिक रिंग

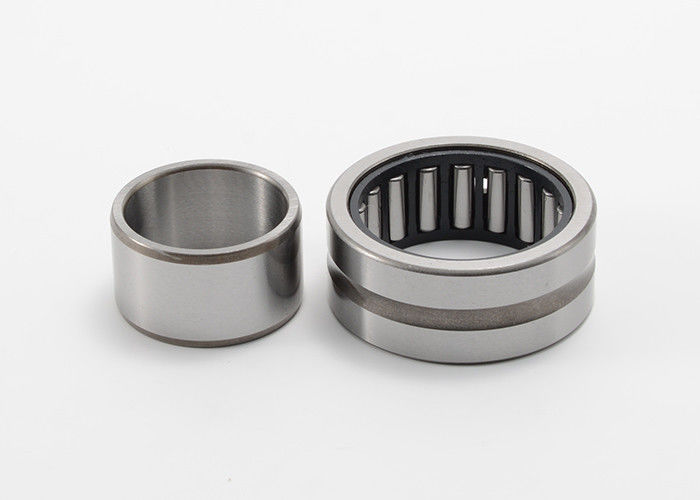

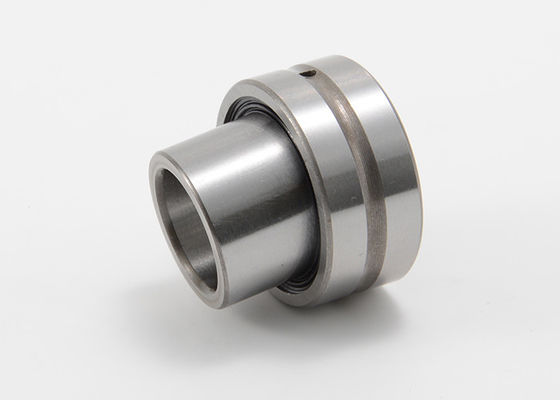

एक मशीनीकृत आंतरिक रिंग एक घटक है जिसका उपयोग आमतौर पर असर विधानसभाओं में किया जाता है।प्रेसिजन ग्राउंड इनर रिंग रोलर्स के लिए एक कठोर रेसवे प्रदान करता है जब एक कठोर शाफ्ट के साथ प्रयोग किया जाता है।अंगूठी में असर के पुन: स्नेहन के लिए एक तेल छेद और कुंडलाकार खांचा होता है और इसका उपयोग CAGEROL और GUIDEROL दोनों बीयरिंगों के साथ किया जा सकता है या सादे असर वाले अनुप्रयोगों में झाड़ी के रूप में उपयोग किया जा सकता है।
मशीनी आंतरिक रिंग का उद्देश्य रोलिंग तत्वों के लिए एक चिकनी और सटीक ट्रैक प्रदान करना है।यह उचित संरेखण सुनिश्चित करता है, घर्षण कम करता है, और घूर्णी या रैखिक गति के कुशल संचरण को सक्षम बनाता है।सटीक मशीनिंग प्रक्रिया के परिणामस्वरूप उच्च गुणवत्ता वाली सतह खत्म और आयामी सटीकता होती है, जो असर के समग्र प्रदर्शन और दीर्घायु में योगदान करती है।
मशीनी आंतरिक छल्ले अक्सर विभिन्न प्रकार के बीयरिंगों में उपयोग किए जाते हैं, जिनमें बॉल बेयरिंग, रोलर बीयरिंग और सुई बीयरिंग शामिल हैं।वे ऑटोमोटिव, एयरोस्पेस, औद्योगिक मशीनरी और पावर ट्रांसमिशन जैसे विभिन्न उद्योगों में मशीनरी और उपकरणों में महत्वपूर्ण घटक हैं।
मशीनीकृत आंतरिक रिंग का उपयोग करने के लाभों में बेहतर भार-वहन क्षमता, बढ़ी हुई घूर्णी सटीकता और कम टूट-फूट शामिल हैं।सटीक मशीनिंग भार के बेहतर वितरण की अनुमति देती है, तनाव की सांद्रता को कम करती है, और असर के सुचारू संचालन को बढ़ावा देती है।
MOUETTE अधिक इंटरचेंज टेबल प्रदान करता है, जैसे mcgill मशीन्ड इनर रिंग्स, ina इनर रिंग्स, कोयो इनर रिंग्स, टॉरिंगटन इनर रेस, skf इनर रिंग।
हम हाई-अलॉय बियरिंग क्वालिटी स्टील 100Cr6, स्टेनलेस स्टील 440C में स्टैंडर्ड और कस्टमाइज्ड इनर बुशिंग दोनों ऑफर करते हैं।
मशीनीकृत रोलर असर आंतरिक रिंग इंच आकार एमआई श्रृंखला निर्दिष्टीकरण:
| अंदर की वृत्त | ए (बोर दीया।) | बी (आंतरिक आयुध डिपो) | डब्ल्यू | एच | आर मैक्स। | ||
| भाग संख्या | एनओएम। | टोल। | एनओएम। | टोल। | |||
| एमआई -6 | .3750 | -.0004 | .6245 | -.0004 | 1.010 | 3/32 | .025 |
| एमआई-6-एन | .3750 | -.0004 | .6245 | -.0004 | .760 | 3/32 | .025 |
| एमआई-7-एन | .4375 | -.0004 | .6245 | -.0004 | .760 | 3/32 | .025 |
| एमआई -8 | .5000 | -.0004 | .7493 | -.0005 | 1.010 | 1/8 | .040 |
| एमआई-8-एन | .5000 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| एमआई-9-एन | .5625 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| एमआई-10 | .6250 | -.0004 | .8743 | -.0005 | 1.010 | 1/8 | .040 |
| एमआई-10-एन | .6250 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| एमआई-11-एन | .6875 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| एमआई-12 | .7500 | -.0004 | .9993 | -.0005 | 1.010 | 1/8 | .040 |
| एमआई-12-एन | .7500 | -.0004 | .9993 | -.0005 | .760 | 1/8 | .040 |
| एमआई-13 | .8125 | -.0005 | .9993 | -.0005 | 1.010 | 1/8 | .040 |
| एमआई-13-एन | .8125 | -.0005 | .9993 | -.0005 | .760 | 1/8 | .040 |
| एम आई -14 | .8750 | -.0005 | 1.1241 | -.0005 | 1.260 | 1/8 | .040 |
| एमआई-14-एन | .8750 | -.0005 | 1.1241 | -.0005 | 1.010 | 1/8 | .040 |
| एमआई-15 | .9375 | -.0005 | 1.1241 | -.0005 | 1.260 | 1/8 | .040 |
| एमआई-15-एन | .9375 | -.0005 | 1.1241 | -.0005 | 1.010 | 1/8 | .040 |
| एमआई-16 | 1.0000 | -.0005 | 1.2491 | -.0006 | 1.260 | 1/8 | .040 |
| एमआई-16-एन | 1.0000 | -.0005 | 1.2491 | -.0006 | 1.010 | 1/8 | .040 |
| एमआई -17 | 1.0625 | -.0005 | 1.3741 | -.0006 | 1.260 | 1/8 | .040 |
| एमआई-18 | 1.1250 | -.0005 | 1.3741 | -.0006 | 1.260 | 1/8 | .040 |
| एमआई-18-एन | 1.1250 | -.0005 | 1.3741 | -.0006 | 1.010 | 1/8 | .040 |
| एमआई-19 | 1.1875 | -.0005 | 1.4990 | -.0006 | 1.260 | 1/8 | .060 |
| एमआई-20 | 1.2500 | -.0005 | 1.4990 | -.0006 | 1.260 | 1/8 | .060 |
| एमआई-20-एन | 1.2500 | -.0005 | 1.4990 | -.0006 | 1.010 | 1/8 | .060 |
| एमआई-21 | 1.3125 | -.0005 | 1.6240 | -.0006 | 1.260 | 1/8 | .060 |
| एमआई-21-एन | 1.3125 | -.0005 | 1.6240 | -.0006 | 1.010 | 1/8 | .060 |
| एमआई-22 | 1.3750 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | .060 |
| एमआई-22-4S | 1.3750 | -.0005 | 1.6240 | -.0006 | 1.260 | 1/8 | .060 |
| एमआई-23 | 1.4375 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | .060 |
| एमआई -24 | 1.5000 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | .060 |
| एमआई-24-एन | 1.5000 | -.0005 | 1.7490 | -.0006 | 1.010 | 1/8 | .060 |
| एम आई -25 | 1.5625 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | .060 |
| एमआई-25-4S | 1.5625 | -.0005 | 1.8740 | -.0006 | 1.260 | 1/8 | .060 |
| एमआई-26 | 1.6250 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | .060 |
| एमआई-26-2S | 1.6250 | -.0005 | 1.9364 | -.0007 | 1.260 | 1/8 | .060 |
| एमआई-26-एन | 1.6250 | -.0005 | 1.9989 | -.0007 | 1.010 | 1/8 | .060 |
| एम आई -27 | 1.6875 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | .060 |
| एमआई-28 | 1.7500 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .060 |
| एमआई-28-एन | 1.7500 | -.0005 | 2.2489 | -.0007 | 1.510 | 3/16 | .060 |
| एमआई-30 | 1.8750 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .060 |
| एमआई-31 | 1.9375 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .080 |
| एमआई-32 | 2.0000 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .080 |
| एमआई-32-एन | 2.0000 | -.0005 | 2.2489 | -.0007 | 1.510 | 3/16 | .080 |
| एमआई-34 | 2.1250 | -.0006 | 2.4989 | -.0007 | 1.760 | 3/16 | .080 |
| एम आई -35 | 2.1875 | -.0006 | 2.7489 | -.0007 | 1.760 | 3/16 | .080 |
| एमआई-36 | 2.2500 | -.0006 | 2.7489 | -.0007 | 1.760 | 3/16 | .080 |
| एमआई-36-एन | 2.2500 | -.0006 | 2.7489 | -.0007 | 1.510 | 3/16 | .080 |
| एमआई-38 | 2.3750 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | .080 |
| एमआई-39 | 2.4375 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | .080 |
| एमआई-40 | 2.5000 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | .080 |
| एमआई-40-एन | 2.5000 | -.0006 | 2.9989 | -.0007 | 1.510 | 3/16 | .080 |
| एमआई-42 | 2.6250 | -.0006 | 3.2487 | -.0009 | 1.760 | 3/16 | .080 |
| एमआई-44 | 2.7500 | -.0006 | 3.2487 | -.0009 | 1.760 | 3/16 | .080 |
| एमआई-46 | 2.8750 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | .080 |
| एमआई-47 | 2.9375 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | .080 |
| एमआई-48 | 3.0000 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | .080 |
| एमआई-48-एन | 3.0000 | -.0006 | 3.4987 | -.0009 | 1.760 | 1/4 | .080 |
| एमआई-50 | 3.1250 | -.0006 | 3.7487 | -.0009 | 2.010 | 1/4 | .100 |
| एमआई-52 | 3.2500 | -.0006 | 3.7487 | -.0009 | 2.010 | 1/4 | .100 |
| एमआई-54 | 3.3750 | -.0008 | 3.9985 | -.0009 | 2.010 | 1/4 | .100 |
| एमआई-56 | 3.5000 | -.0008 | 3.9985 | -.0009 | 2.010 | 1/4 | .100 |
| एमआई-58 | 3.6250 | -.0008 | 4.2485 | -.0009 | 2.010 | 1/4 | .100 |
| एमआई-60 | 3.7500 | -.0008 | 4.2485 | -.0009 | 2.010 | 1/4 | .100 |
| एमआई-62 | 3.8750 | -.0008 | 4.2485 | -.0009 | 2.260 | 1/4 | .100 |
| एमआई-64 | 4.0000 | -.0008 | 4.9985 | -.0010 | 2.260 | 1/4 | .100 |
| एमआई-68 | 4.2500 | -.0008 | 4.9985 | -.0010 | 2.260 | 1/4 | .100 |
| एमआई-72 | 4.5000 | -.0008 | 5.4985 | -.0010 | 3.015 | 1/4 | .100 |
| एमआई-72-एन | 4.5000 | -.0008 | 5.4985 | -.0010 | 2.515 | 1/4 | .100 |
| एमआई-80 | 5.0000 | -.0010 | 5.9983 | -.0010 | 3.015 | 5/16 | .120 |
| एमआई-80-एन | 5.0000 | -.0010 | 5.9983 | -.0010 | 2.515 | 5/16 | .120 |
| एमआई-88 | 5.5000 | -.0010 | 6.4983 | -.0010 | 3.015 | 5/16 | .120 |
| एमआई-88-एन | 5.5000 | -.0010 | 6.4983 | -.0010 | 2.515 | 5/16 | .120 |
| एमआई-96 | 6.0000 | -.0010 | 7.2481 | -.0012 | 3.015 | 5/16 | .120 |
| एमआई-104 | 6.5000 | -.0010 | 7.7481 | -.0012 | 3.015 | 5/16 | .120 |
| एमआई-112 | 7.0000 | -.0010 | 8.2481 | -.0012 | 3.015 | 5/16 | .120 |
| एमआई-120 | 7.5000 | -.0012 | 8.7480 | -.0012 | 3.015 | 5/16 | .120 |
| एमआई-128 | 8.0000 | -.0012 | 9.2480 | -.0012 | 3.015 | 5/16 | .160 |
सभी आकार इंच में हैं।
